长虹43A1液晶电视（ZLM61Hi机芯）自动开关机的故障维修

       接修一台长虹43A1液晶电视，采用的机芯型号是ZLM61Hi），故障表现为自动开/关机。该机二次开机后，刚出现开机画面就自动关机，然后又自动重启，如此反复开/关机,初步怀疑可能是程序发生紊乱而误动作引起。

      于是首先对该机进行软件升级处理，刚升级完后自动关机，但二次开机却开不了机。难道是升级软件有问题？随后重新下载最新版本软件，再次进行软件升级，结果仍开不了机。检查主板相关电压，发现+5V电压只有3.9V左右，说明5V供电不稳定，致使经过DC-DC转换产生的供电（此电压提供给主芯片、EMMC、DDK）异常而引起的不开机。通过电路分析，产生+5V电压是由待机控制电路完成的。二次开机后，待机+5VSB电压直接加到U102（A04803A，双P通道增强型场效应晶体管）的双源极①、③脚，其双栅极②、④脚在得到内核低电平控制信号后,漏极⑤脚即形成+5V电压。

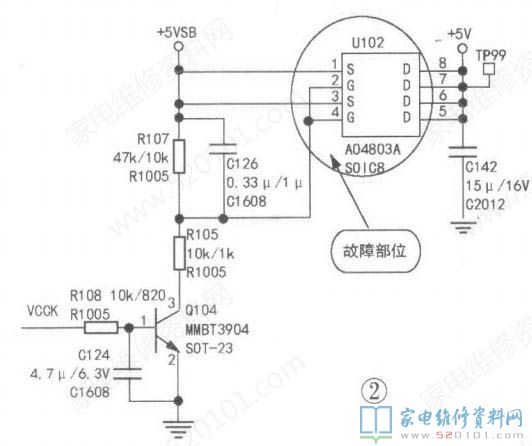

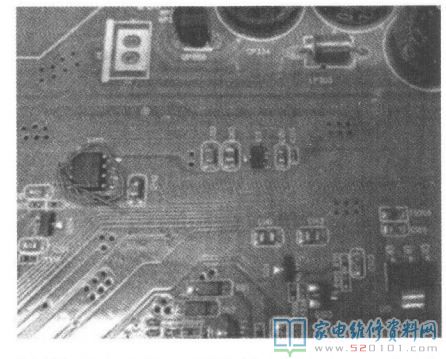

       经检测502的①、③脚有待机+5VSB电压，②、④脚也有低电平（0.1V）控制信号，理论上就会输出+5V电压。既然检测+5V电压输出偏低，那么可判断U102有异常。于是直接更换U102后试机，再检测+5V电压已恢复正常，重新开机未出现故障。故障部位电路如下图所示。
