长虹DMTM50D-1SF560-LLC二合一电源板通病故障维修

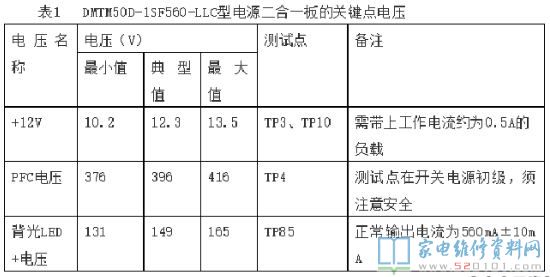

    针对长虹DMTM50D-1SF560-LLC型电源二合一板主要用在长虹55U3C（ZLS58G-i机芯）、55Q3T （ZLM65HiS2机芯）等型LED液晶彩电中。该板的关键点电压见表1，其常见故障如下。

故障现象1：屡损背光供电开关管QP204、QP206。

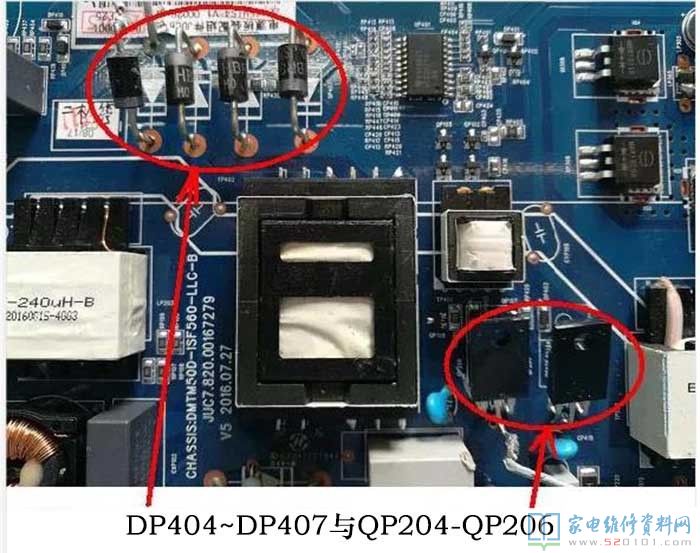

分析检修：由于QP204、QP206击穿，通常会引起保险管FP101(5A/250V)熔断，从而出现三无故障。导致QP204、QP206损坏的常见原因是背光LED+电压整流二极管DP404～DP407中的一只或几只击穿，这几只元件的位置如图1所示。

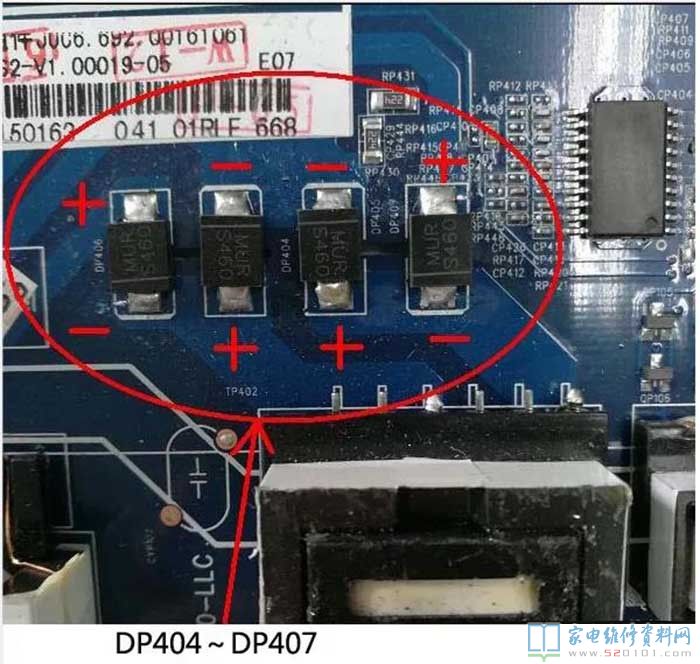

      究其原因，DP404～DP407原用二极管（型号：MUR460）质量不佳，加之本板输出的背光LED+电压较高（可达165V）、输出电流较大（可达570mA）。因此，DP404～DP407易出现击穿现象，从而造成背光供电电路负载过重，致使 QP204、QP206击穿，并连带损坏保险管FP101，或者PFC电路开关管及其S极电阻RP223。值得一提的是，部分该型二合一板的DP404～DP407采用贴片封装形式，如图2所示，这种板更易出现DP404～DP407和QP204、QP206击穿现象。

     实修时，无论DP404～DP407或者QP204、QP206是否全部损坏，建议将其全部更换，并且最好换用同一厂家、同一批次的优质产品，以防换上的元件因性能差异过大而发热损坏 。笔者用SF36型快速二极管（耐压400V，最大输出电流3A）代换DP404～DP407，用MDF5N50F型场效应管代换QP204和QP206，长时间使用，效果较好。
