长虹JUC7.820.00081526板（ZLM41G-iJ）飞线点位图

2021-06-05 18:03:33  阅读 602 次 评论 0 条
摘要：

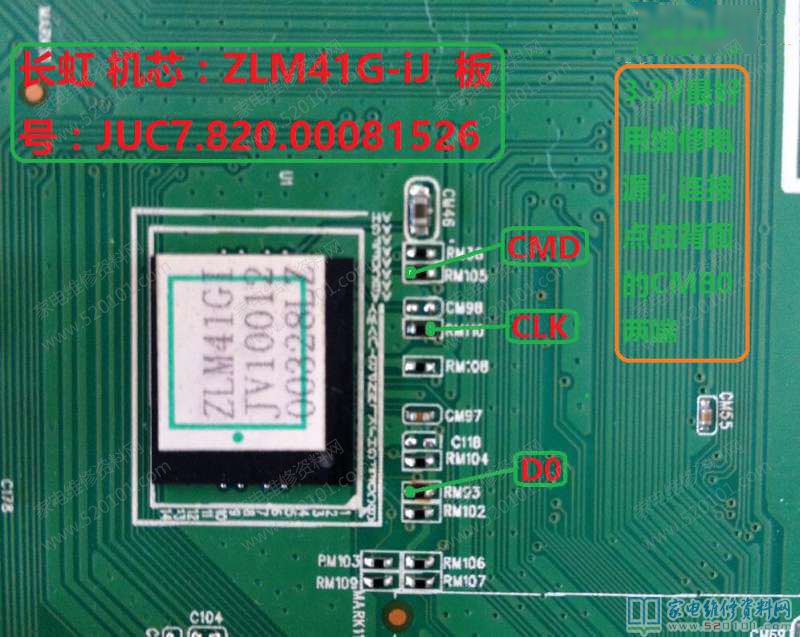

如下图所示，长虹ZLM41G-iJ板号JUC7.820.00081526飞线点位，但是这个图片中标注是有误的，CLK点位应该在电阻左边，请同行们参考时注意。

       如下图所示，长虹ZLM41G-iJ板号JUC7.820.00081526飞线点位，但是这个图片中标注是有误的，CLK点位应该在电阻左边，请同行们参考时注意。

长虹JUC7.820.00081526板（ZLM41G-iJ）飞线点位图 第1张
