长虹LT32600液晶电视（LS12系列）开关机复位电路分析

摘要：

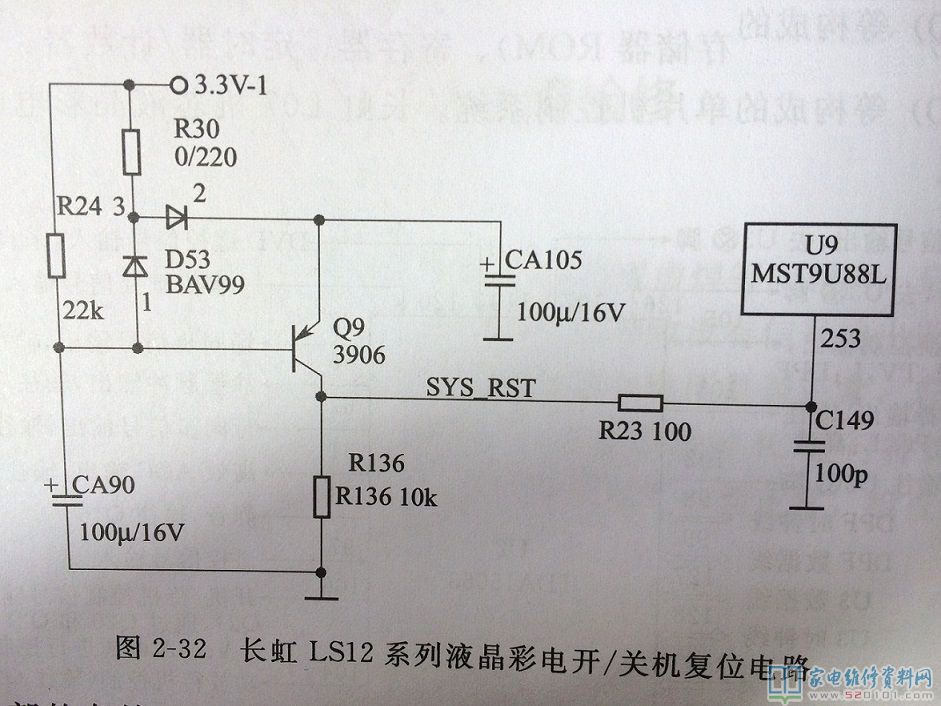

长虹LS12系列液晶电视，例如LT32600就采用这种开/关机复位电路，该电路由主芯片MST9U88L及外接三极管Q9等元件组成，如下图所示，开机时由于R24阻值较大，CA90的充电上升慢于CA105，故Q9饱

      长虹LS12系列液晶电视，例如LT32600就采用这种开/关机复位电路，该电路由主芯片MST9U88L及外接三极管Q9等元件组成，如下图所示，开机时由于R24阻值较大，CA90的充电上升慢于CA105，故Q9饱和导通，其C极输出高电平。

      随着CA90的充电完成，Q9由导通变为截止，其C机输出低电平。完成开机复位。关机时3.3V-1电压消失，CA90上的电压通过D53的1,3脚很快泄放，而CA105上的电压使D53的2、3脚反偏，所以Q9由截止变为导通，其C极输出高电平完成关机复位。
