长虹32Q2F液晶电视（JUC7.820.00124958板）灰屏故障维修

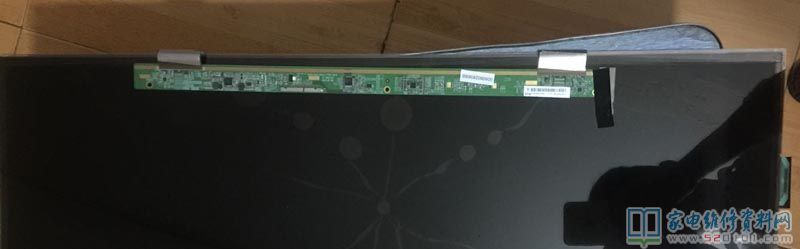

     接修一台长虹32Q2F液晶电视，这台机器的主板采用的是JUC7.820.00124958，屏边板采用的是HV320WHB-N80 32AF158890SFE，配的是京东方C320X15-E2-B屏。故障表现为灰屏，开机背光亮，拆开机器测屏边板12V，3.3V正常，其它为零。电压转换为6861AAQ（与CM501，5562A等相同）既然IC3供电电压正常而没有输出，无非两方面原因，要么是该集成块坏了，要么负载有短路现象。本着先易后难原则，用数字万用表电阻档测试，发现AVDD与地电阻仅有7.5欧，显然该负载有问题。

     仔细检查发现涉及到负载较多，逐一断开过桥电阻（标0），在阻值小的这边拆下电容检查,直到断开R239才发现往IC4供电的电容C306漏电,换掉它后正常了。

     在本次修理中发现，用数学万用表小量程电阻档，离漏电电容越近电阻越小，所以不要急于拆电容，要多比较最后再拆可以减少拆装的麻烦。最后附上该板子的实测电压值供广大网友参考。

VCOML.  7.33V
XON.  3.28V
OUT1.  7.87V
OUT1028.  7.89V
VMID.  7.74V
VGH. 32.3V
VOFF.  -8.02V
VREF-FB.   1.27V
GREF.   16.2V
OUT1027.  7.8V
OUT2049.  0V
VON.  26.7V
DVDD.   3.33V
AVDD.  16.38V
