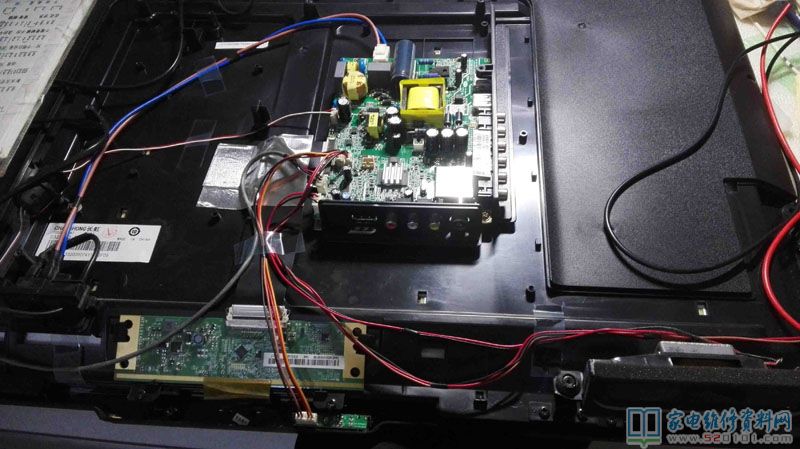

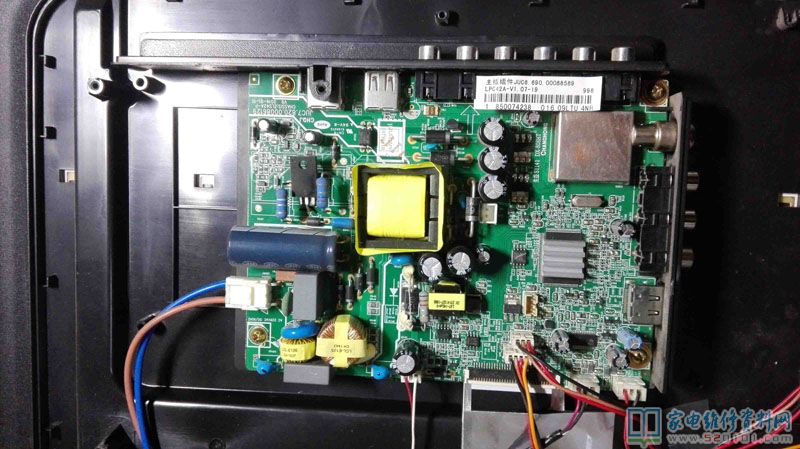

前一段时间本人自学修理了自家黑屏故障的创维电视，对液晶电视有了基本的认识。前两天又接修了一个被雷击烧坏的长虹液晶电视，这是我修理的第二个液晶电视。这台电视的型号是长虹LED32568，故障是通电无反应，于是拆机检查，原来这个电视用的是三合一的板子。厂家节约了成本，却给我们维修增加了难度。
串灯泡测试，灯泡一亮即灭，说明高压整流滤波部分正常，测量大电容两端300V正常，但是电源没有输出。

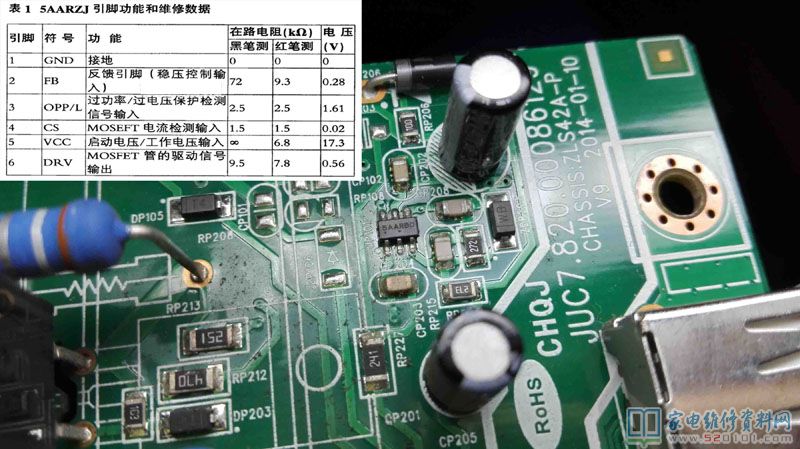

看到这款电源采用的是5AARZJ电源控制芯片，于是查找该芯片的引脚定义，第5脚是供电脚，但是检测电压却为零，明显不正常。
电压为零，有两种可能，要么是前级的启动电阻开路了，要么是电源芯片击穿短路了。

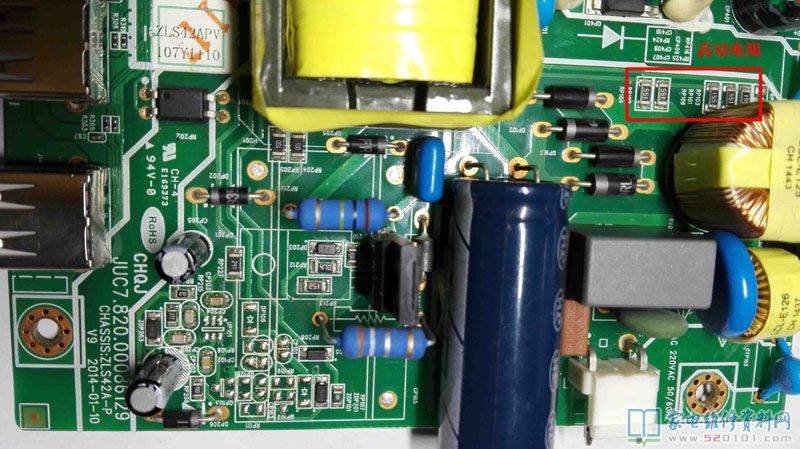

于是先检查几个贴片启动电阻，都是好的，看来问题在电源芯片上，测试电源芯片的第1脚GND和第5脚供电脚短路，把芯片吹下来再测供电脚，启动电压出来了。
上网购买新的电源芯片安装上去，通电测试，没想到电视背光和指示灯很快地一亮即灭，看来像是保护了。
那是什么引起的保护呢？听说LED灯珠损坏会有这种现象，先把背光插头拔掉，但是指示灯还是一亮即灭，看来问题不在背光上。

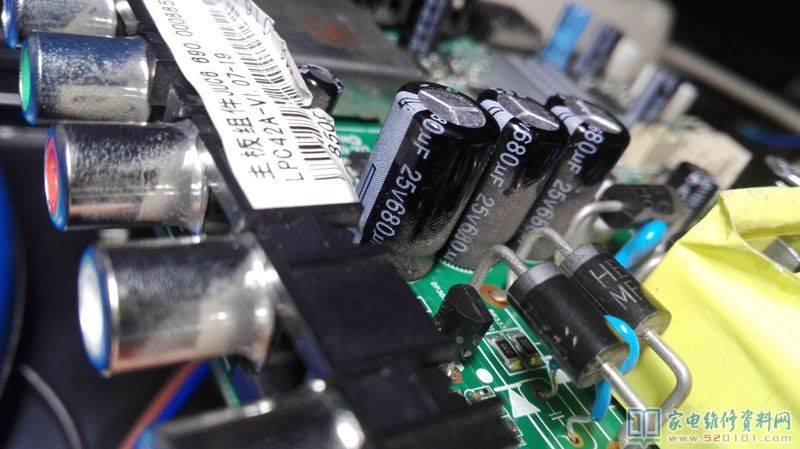

那是不是输出有短路造成的过流保护呢？于是检查输出二极管和电解电容，都没有问题。

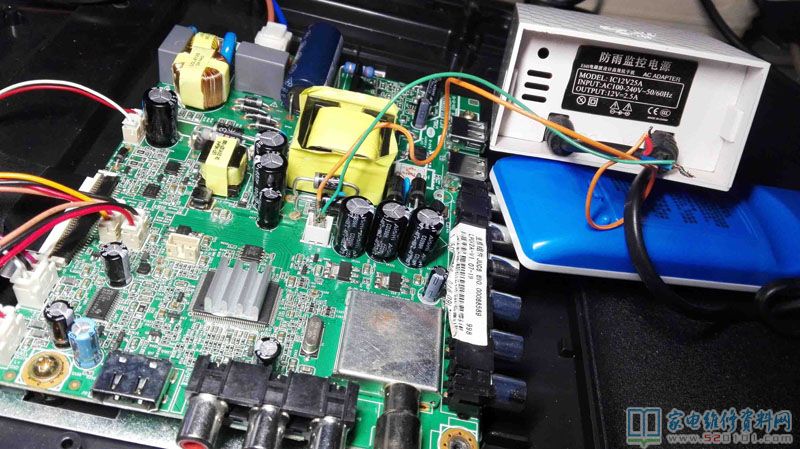

难道后级电路有短路？看到不少高手吃烧鸡，俺也想试试看。这个主板中间有个没有接线的12V接口，看样子就是做烧鸡用的。于是找来个12V 2.5A的监控电源，用导线连接到12V接口上，通电试了半天也没见哪儿冒烟，看样子没口福吃烧鸡。
既然后级没短路，不是过流保护，那就可能是过压保护造成的。我又测了一下通电后12V接口的瞬时电压达到15V多，看样子还真是过压保护造成的。
于是开始检查稳压反馈电路，光耦，AZ431没有问题，代换新的问题依旧。
那可能是和431或光耦相连的小贴片出问题了，经过排查，检查出12V至光耦1、2脚的一个限流电阻开路，阻值无穷大，就是下图中的PR335。
这个电阻阻值变大，会使光耦1、2脚的发光二极管亮度降低，最终使得电源芯片的第2脚反馈脚误认为电源电压过低，于是调整开关管的占空比，提高输出电压，而电压高又导致电源过压保护。

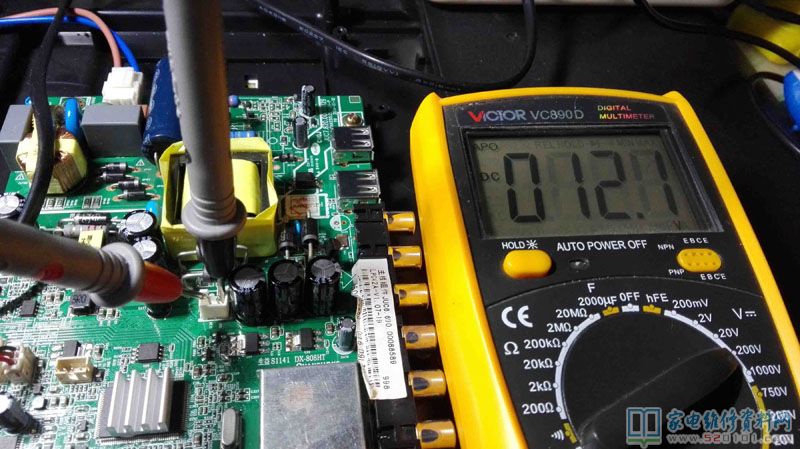

但这个电阻太小了，连阻值都不能标上去，找到的电路图也没有标出其阻值，只能大约估算一下，从一块坏笔记本主板上拆了个2.2K的贴片电阻换了上去。通电测试，电源不再保护，12V出来了。

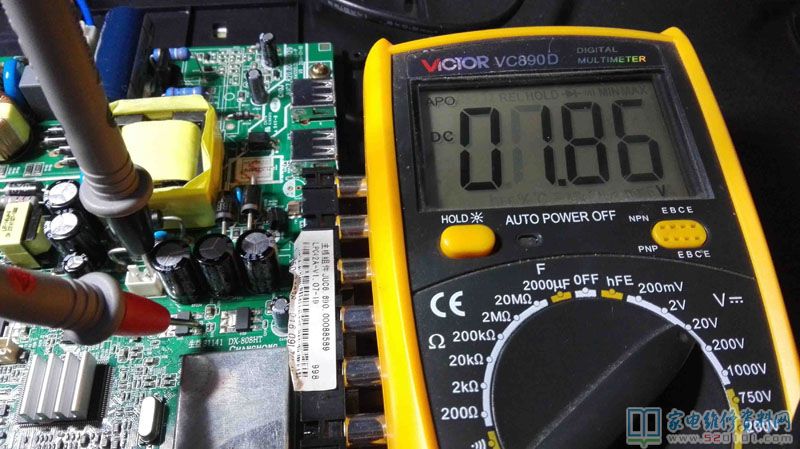

但是问题又来了，电视通电红色指示灯亮，却不能开机，遥控和按键都无效。先看看各路电压是否正常，测试1.8V输出正常。

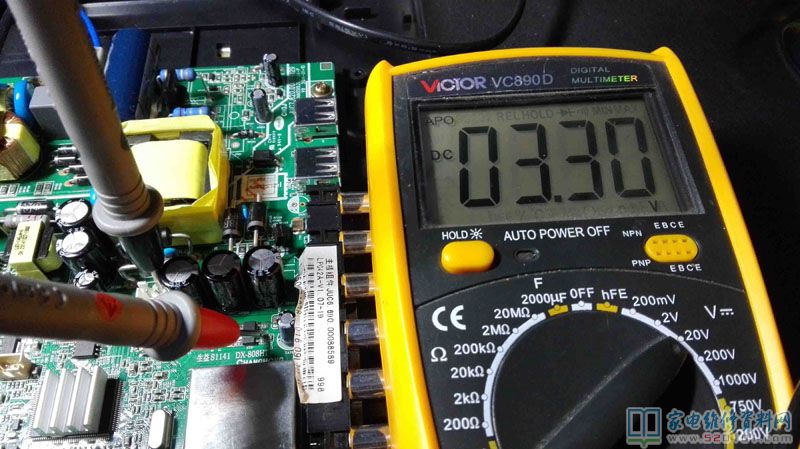

3.3V输出也正常，这两组电压都有了，说明大芯片已经送出开机控制电压，但是为什么不能开机呢？

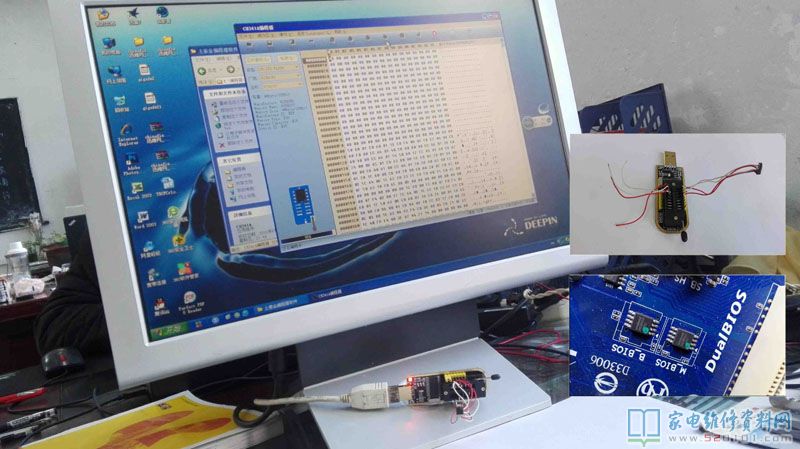

首先考虑可能是数据坏了，于是上网找该机的数据，没想到在淘宝上问了几家都没找到和屏参数完全一致的数据，只好在某*网上下载了一个基本一致的数据，用以前买的CH341编程器来刷一下试试。FLASH芯片要先拆下来，用导线焊接在排针上，再夹在编程器上。考虑到也不一定是数据的事，如果把原机好的数据刷没了得不偿失，所以我是用主板上的BIOS芯片来刷写的，都是4M的25芯片，大神们一看就知道是技嘉主板。
但是刷过数据之后，电视还是指示灯亮不开机，按理说刷了屏参数接近的数据，就是不正常也会花屏什么的，这个一点反应没有，看样子不是数据的事。
那再检查一下时钟电路，如果时钟电路异常也会造成不开机。时钟电路不是多复杂，就是晶振和谐振电容，但是检查一遍也没有问题。
那就再检查一下复位电路，复位电路不正常也会造成不能开机。该机大芯片是TSUMV59XUS-SJ，查数据得知115脚是其复位脚，该芯片是高电平复位。通电后测试其115脚为0伏，正常。
不过是0伏还不能说完全正常，还要看看开机瞬间有没有脉冲高电平。由于找不到具体的电路图，所以就自己通过跑电路画了一下，这样就很容易理解了。对于像我这样第二次修电视的来说，弄懂这些原理很有必要。
话说5VS兵分两路，一路经R281（阻值很小，在路测5欧）、复合二极管D47为C335快速充电，为Q25（PNP三极管）的E极供电，另一路为R269、C315组成的RC延迟电路中的C315充电，因电容两端的电压不能突变，又因R269阻值较大（实测20K）充电电流较小，所以开机瞬间Q25的B极电位低于E极电位，Q25导通，C极输出高电位经R248、R207分压限流，C238平滑后为芯片115脚提供复位电压。随着C315的充电，Q25的B极电压逐渐升高，当C315充电完成Q25截止，Q25的C极电压为0V，上电复位过程完成。
关机时， C315所充电荷通过D47的二极管快速放电，电位降低，Q25导通；C335所存电荷使得Q25集电极瞬间为高电平，实现关机复位。

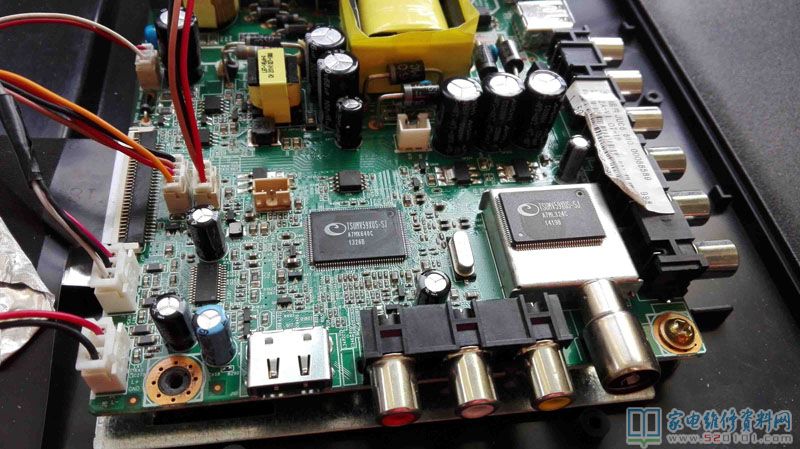

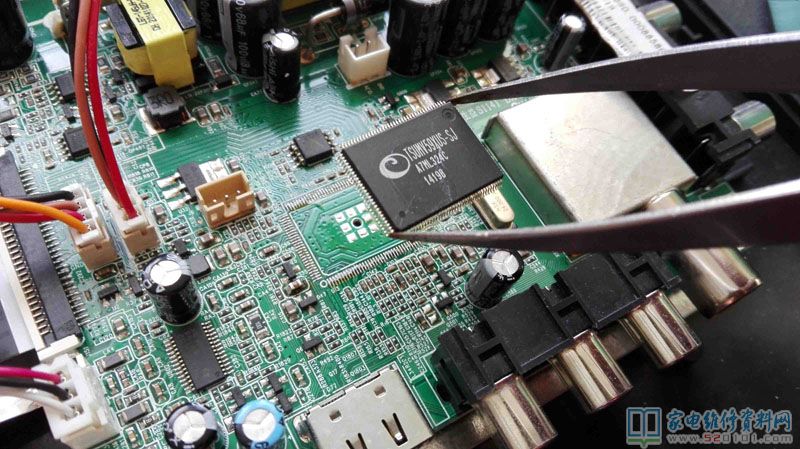

经过检查，复位电路各个原件正常，115脚有正常的脉冲电压。不开机的几个主要检查点都检查过了，看来大芯片坏了，这个雷的威力看样子还是很大的。于是购买更换大芯片，用风枪拆下大芯片。

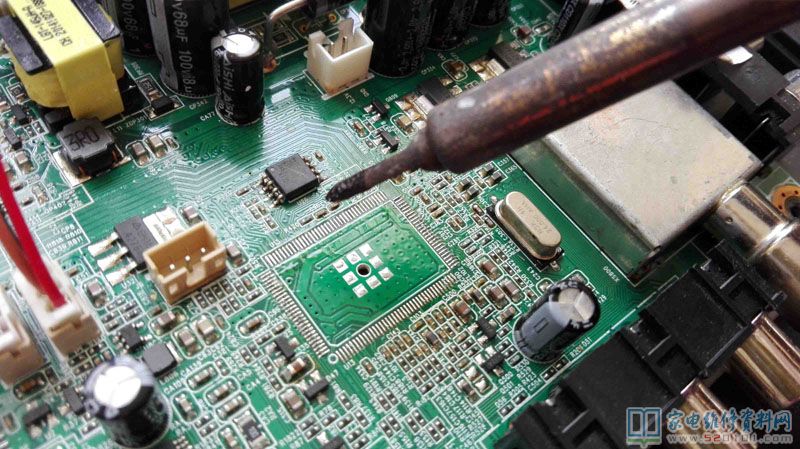

用烙铁清理焊盘，这样芯片才容易对齐焊接。
采用拖焊的手法焊接大芯片，针脚比较密，我也没有放大镜，都是用手机拍下来放大看有没有焊接好。大芯片价格较贵，所以焊接的时候很小心。

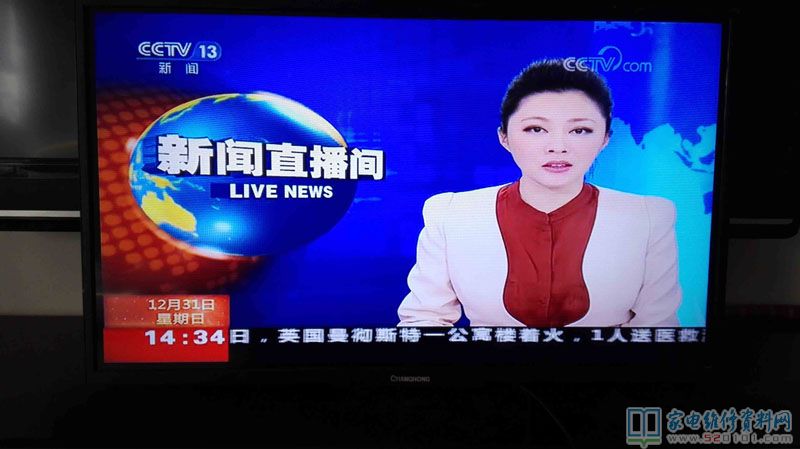

焊接好后，又仔细检查了一遍，通电测试，指示灯闪烁了几下，久违的开机画面出来了，接电视盒收看一天，完全正常。第二次修液晶电视完美收场。
