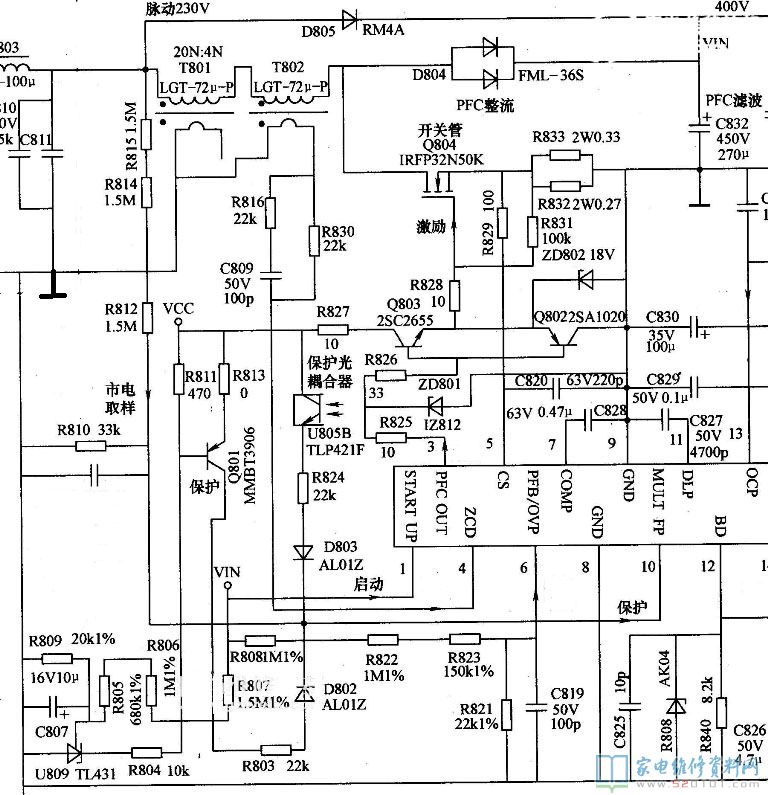

本电源板电路图如下图所示，400V直流输出过电压保护电路，由Q810及周边R811、R813、R803、D802，以及U809及周边R804、R805、R806、R807、R809、C807组成。

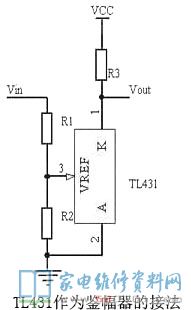

Q810（MMBT3906）为开关管，U809（TL431）为电压比较（鉴幅）器。
TL431控制极内部基准电压为2.5V。正常工作时，C832直流电压400V经R807（1.5M1%）、R806（1M 1%）、R805(680K 1%）及R809(20K 1%）给TL431控制极的实际分压为Vref=R809/(R805+R806+R807+R809)*Vin=20K/(680K+1M+1.5M+20K）*Vin，当Vin<400V时，加到U809(TL431)控制极的电压Vref<2.5V，TL431截止，K极输出电压Vk=Vcc=22V,这个电压加到Q810基极，Q801截止，Vcc的22V电压不会通过R813、Q801的C-E、R803、D802加到U806(STR-E1585）的10脚，正常工作。
当C832直流输出电压Vin>400V时，TL431控制极的电压Vfre>2.5V,U809(TL431)导通，阴极电压Vk<Vcc=22V，Q801（MMBT3906）导通，Vcc电压通过R813、Q801的C-E、R803、D802加到U806(STR-E1585）的10脚，U806(STR-E1585）保护停止工作。
有部分维修者发现在LT4288频繁保护时，将R803、D802支路断开后，机器工作正常，就是取消了400V过电压保护，对机器是严重不利的。其实，此时应该仔细检查这个保护电路，特别是3个1% 的分压电阻阻值，因为精度要求高，阻值大，如发生变质，比如常见的是阻值减小，即使在400V电压正常时，也一定会使TL431的控制极电压Vfre升高，使TL431导通，Q801导通，引发U806（STR-E1585）10脚电压误升高误保护。
