前言：ZLS53G-i机芯采用Mstar（晨星半导体）公司的MSD6I881YU-XZ芯片方案，其芯片内置DTMB DEMO、网络PHY，LINUX软件架构，QFP128封装。CPU：主频800MHz，内置DDR （ 1G bit） MSD6I881YU-XZ带多媒体播放功能，支持多种编码格式的视频、音频文件播放，支持HDMI 1.4a、WXGA屏、FHD屏。基本功能包含1路RF输入、1路AV输入、1路 YPBPR输入、2路USB输入、1路HDMI输入（非三合一主板ZLS53G-i含2路HDMI）、1 路网络输入、一种WIFI输入和1路AV输出。 备注：AV输入与YPBPR输入音频复用，AV的视频信号与YPBPR的R信号复用。
一、ZLS53G-i机芯派生机型/机芯
ZLS53G-I机芯：长虹LED49C1080n液晶电视；ZLS53G-IP（三合一）：长虹LED42B2080n液晶电视、长虹LED39C2000（LJ1M）液晶电视、长虹LED42C2000 （LJ1N）液晶电视；ZLS53G-IP-2：长虹LED40B2080n液晶电视、长虹LED40C1000n液晶电视、ZLS53G-IP-1：长虹LED32B2080n液晶电视、长虹LED32C1000n液晶电视。

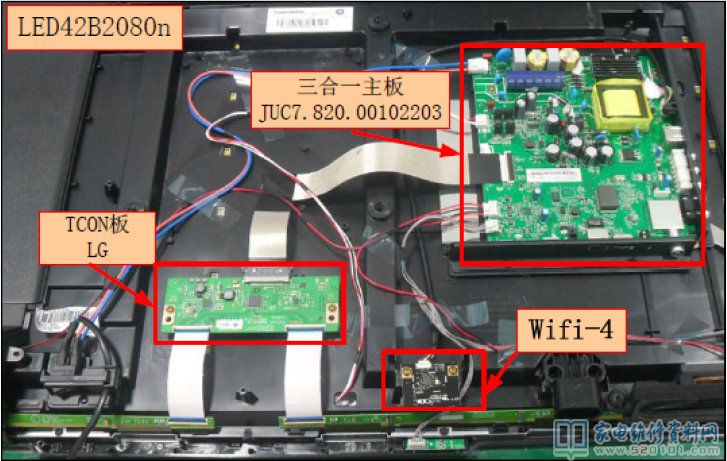

二、整机内部接口图

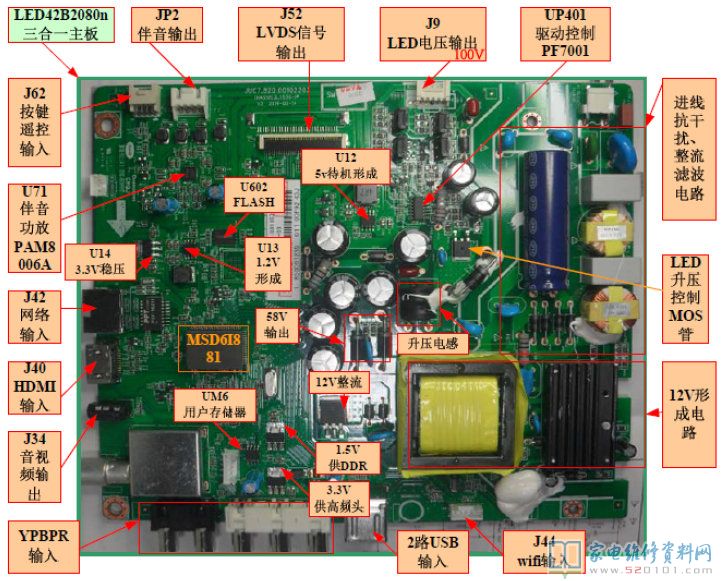

三、主板组件实物图和各模块介绍

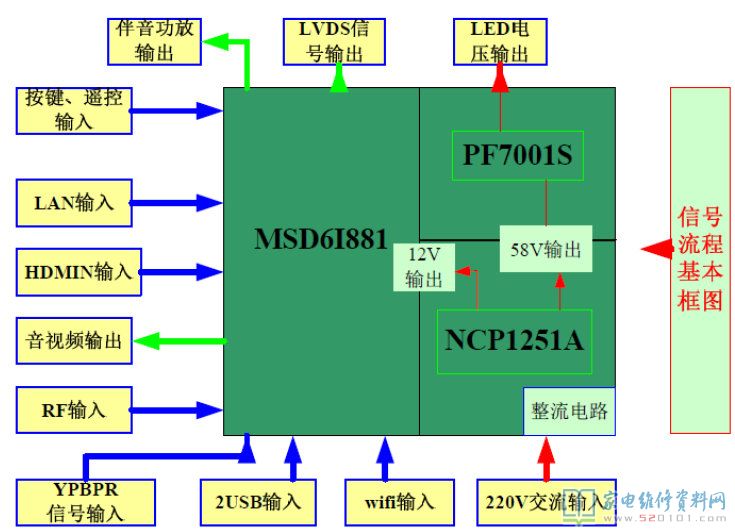

四、信号流程方框图
五、主芯片介绍
此机芯的主芯片是MSD6I881YU-XZ。
* MSD6I881YU-XZ支持50Hz/60Hz WXGA屏（1366* 768）、50Hz/60Hz FULL HD屏（1920* 1080），具备USB2.0接口功能，具有如下主要特点：
* 内置1Gb DDR III；
* 内置VIF demodulator和Vidio decoder，支持多种制式视频信号处理；
* 内置内置DTMB DEMO、网络PHY；
* 内置2路模拟RGB输入口支持到1080P60信号；
* 内置2路HDMI接收器（支持V1.4a标准），最大可支持1080P@60Hz 225MHz 12-bit色深的高清信号（三合一主板只用一路HDMI）；带MHL功能（只有标准板ZLS53G-i具备此功能）。内置2路USB2.0接收器，支持MPEG1/2/4、H.264、RM、RMVB、MOV、MJPEG、DIVX等视频文件解码，支持JPG、BMP、PNG等图像文件解码和MP3、M4A(AAC)、WMA等音频文件的解码；
* 内置3D De-interlace、3D COMB FILTER、3D NR功能；
* 内置Audio ADC、Audio DSP、Audio DAC；
* 12bit的GAMMA校正；
* 具有双路8bit—10bit LVDS输出，可支持1920*1080的全高清液晶屏；
* 支持USB端口升级软件。
六、伴音功放PAM8006A介绍
PAM8006A是单声道数字音频功率放大器， 额定功率为15W的带功率控制的D类立体声音频功率放大器，只需少量的外部组件就可直接驱动扬声器，封装为QFN5*5-32L。其主要特点如下：
* 驱动8欧的扬声器，功率最大可达15W*2；
* 低噪声：-90dB；
* 超过90%的电源效率具有过流、过压、欠压保护，以及过热和短路保护功能；
* 宽工作电压：8V—18V；
* 非线性功率限制；
* 低静态工作电流；
七、ZLS53G-i机芯调试

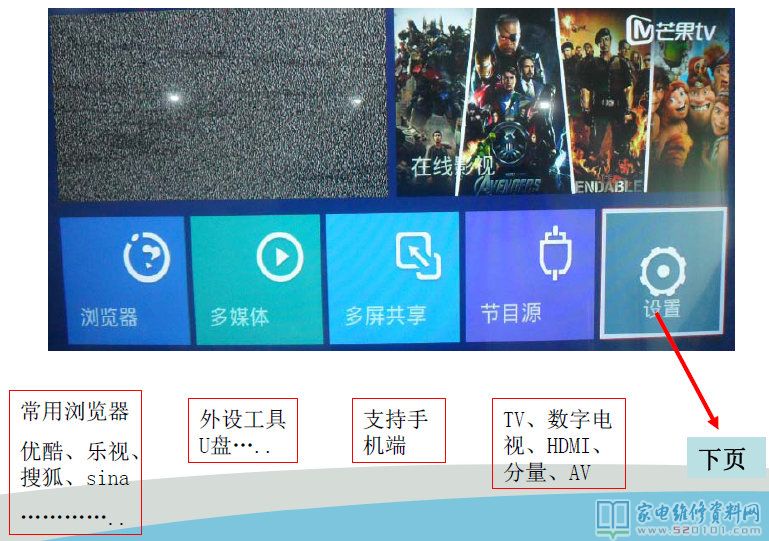

主页菜单

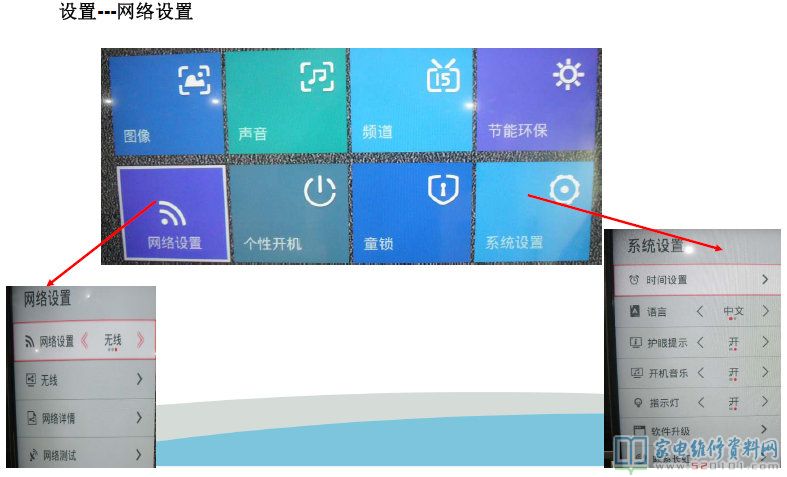

网络设置

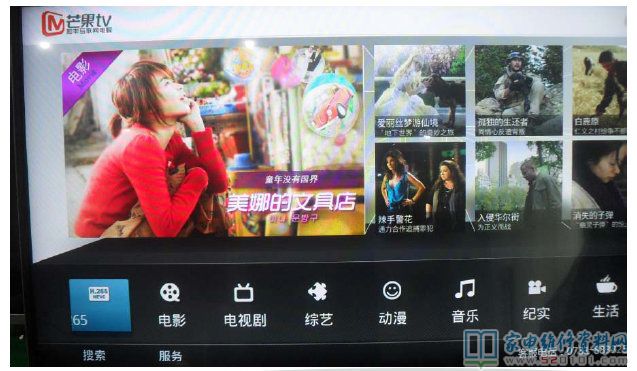

在线影院--芒果TV
总线进入方式：按压遥控器“节目源”键依次输入“0816”即可进入。

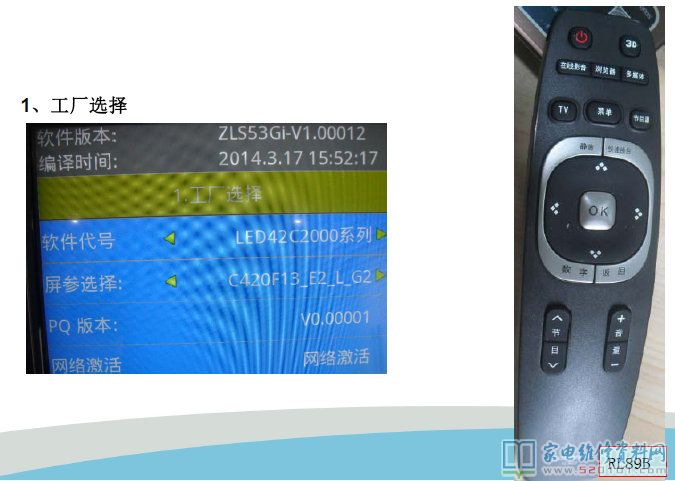

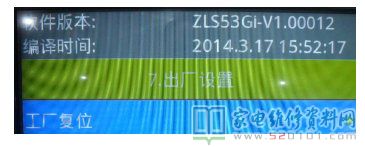

（1）、工厂选择

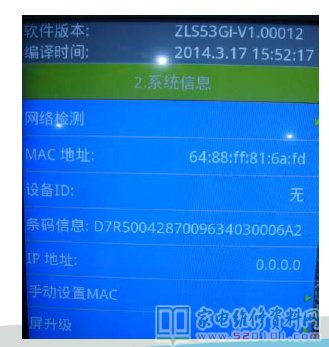

（2）系统信息
（3）、调谐设置
（4）、声音设置
（5）、设计模式
（6）、屏展设置
（7）、储存设置

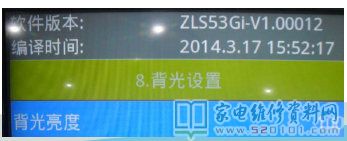

（8）、背光设置

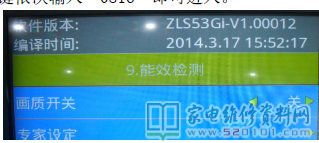

（9）、能效检测
（10）、ADC校准
八、软件升级方法
ZLS53G-i系列机芯在线升级方法及步骤
第1步，将升级程序拷贝到U盘根目录，文件名必须采用设计提供的名称；
ZLS53Gi_V0.00144.bin
第2步，开启主机，将信源切换到TV源，将U盘插入USB1接口；
第3步，在设置－服务选项下，执行软件升级，按提示操作即可。
第4步，系统升级完成后进入工厂M模式，执行初始化数据后，遥控待机退出工厂模式。
注：如果FLASH是空白，没有程序，则无法使用USB升级，必须采用工装升级。
九、电源部分
1、采用安森美公司的反激变换IC NCP1251A通过外接MOS管AOT7N65 和反激变压器EFD40，构成反激工作回路。当有AC电压输入时，副边输出12V，向整机提供供电。其间通过变压器辅助绕组，向反激IC（NCP1251A）和LED驱动IC（PF7001）
提供Vcc工作电压。
2、LED驱动电路采用力林公司的PF7001S芯片作为控制器；（2路和4路的LED控制）
3、典型故障分析流程

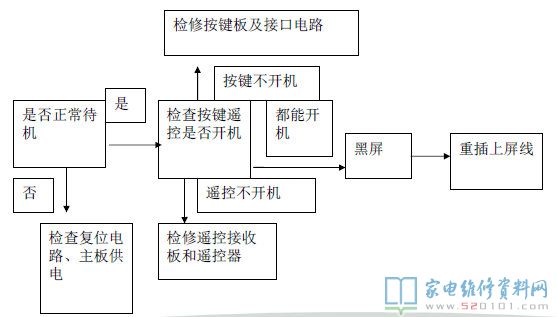

交流上电不开机检查维修流程
