手工焊接更换液晶屏逻辑边条板的过程（图）

摘要：

接修一台长虹LT32630X液晶电视，故障现象是出现花屏，也就是我们俗称的“鬼脸”，这种故障通常都是屏线，逻辑板，程序出现问题的居多，这次维修走了弯路，刚开始是没有更换存储器刷了程序，故障没有解决；后来换了边板

       接修一台长虹LT32630X液晶电视，故障现象是出现花屏，也就是我们俗称的“鬼脸 ”，这种故障通常都是屏线，逻辑板，程序出现问题的居多，这次维修走了弯路，刚开始是没有更换存储器刷了程序，故障没有解决；后来换了边板没有解决故障（也就是下文的过程 ），最后更换存储器后重写程序解决。于是把换边板的过程分享给大家观看。

清洁屏线，无效。按遥控器音量至0后按静音键3秒，按本机菜单键进入工厂模式调整第二项屏参，也无效。试着用另一套长虹32寸主板点屏花屏故障不变。

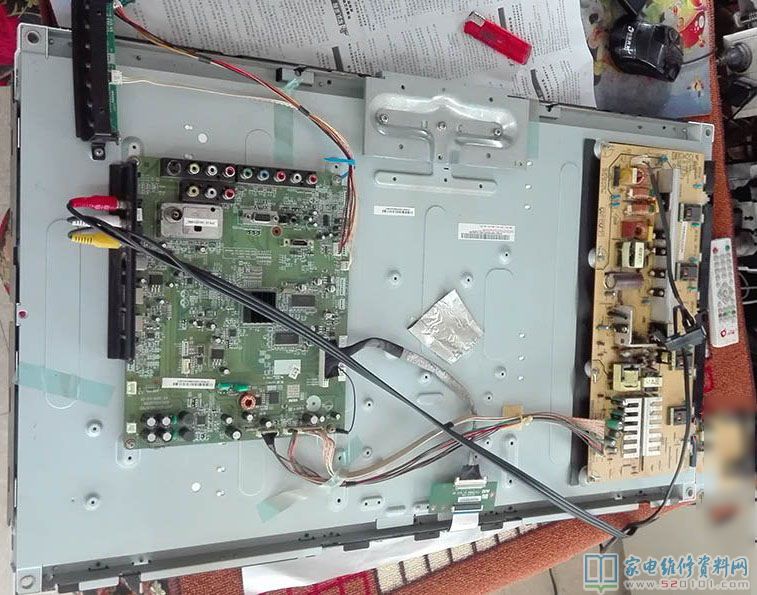

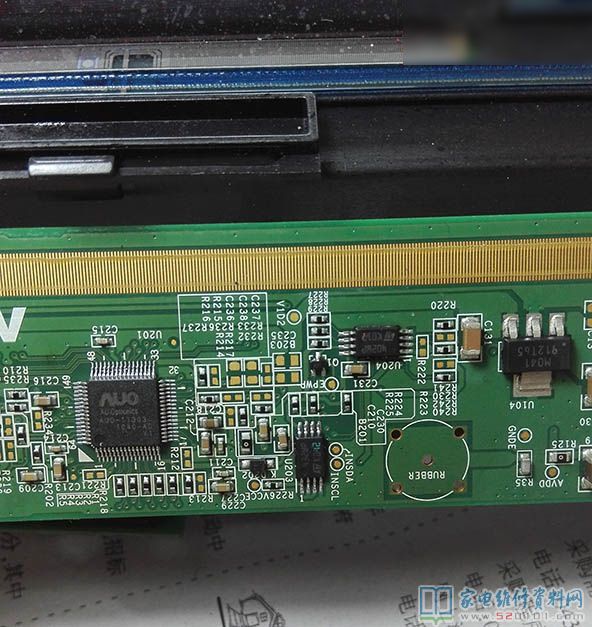

这台机器的主板是JUC7.820.00031765  LS20A机芯，配屏AUOT315XW04 V1，边条板上的型号是T315XW03 V2 CTRL BD。

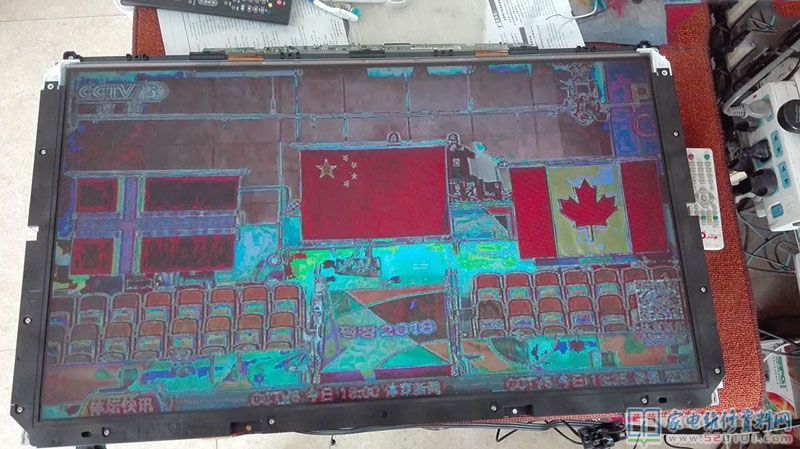

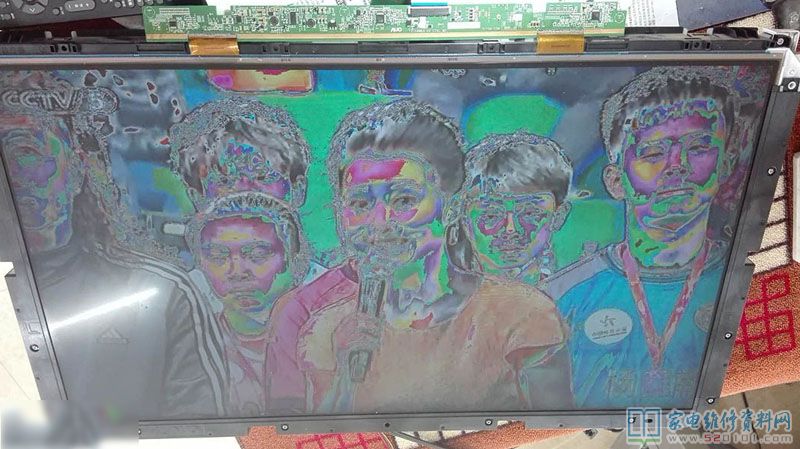

故障现象如上图所示，基本上确定屏坏，查逻辑板上各电压均正常，调整屏参的时候识别出来的是LG32WXN-SBD1，且只有2个屏参数可调整，怀疑逻辑板数据有问题。

 这个程序肯定是没有，在网上买了2根边条板回来。

型号板号一样，先更换24C02存储器

更换后故障一样，接着挨个将板上的集成块全都换掉，故障还是一样花屏，看来只有整板更换了。

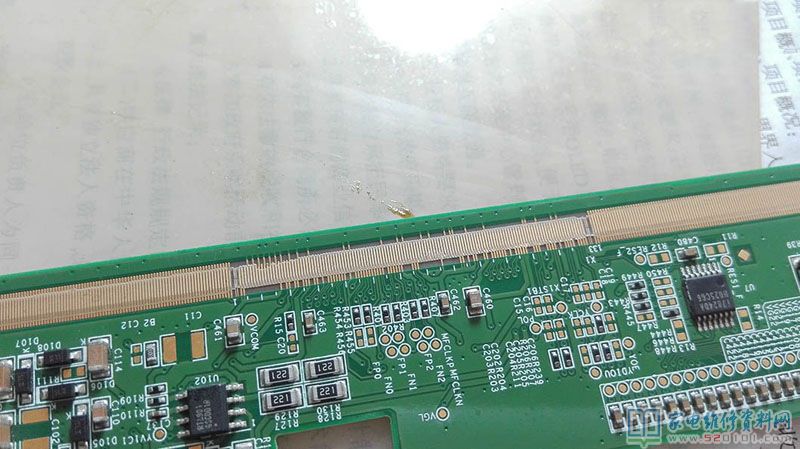

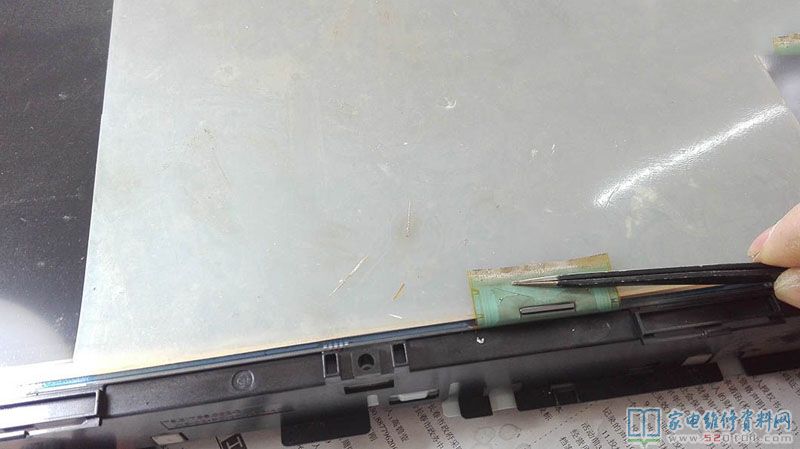

先将一边的软排线撕下来，这种屏有点紧，需要加温才可以撕掉，用风枪稍微加热将排线撕下，注意用力的方式，别把玻璃那边给弄掉了，边条板上的胶不需要刮掉，用烙铁可以直接上锡。

温度不能太低，多用点松香助焊，不用粘很多锡即可。

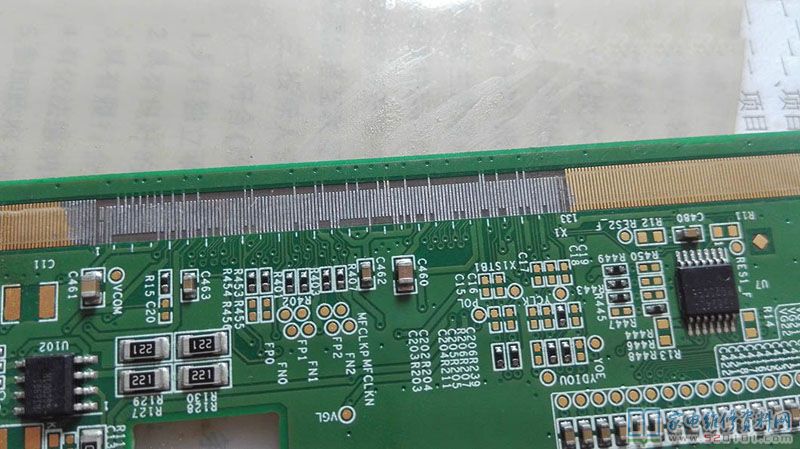

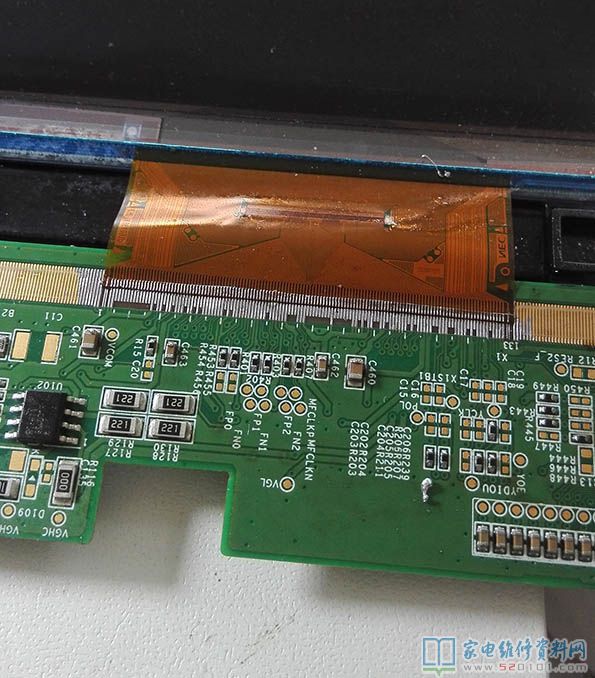

上好锡的样子如上图所示。

软排线均匀上好锡，这种屏的排线不大好焊，太软，先上锡然后依然对折可焊接面（看过我以前的帖子会明白）

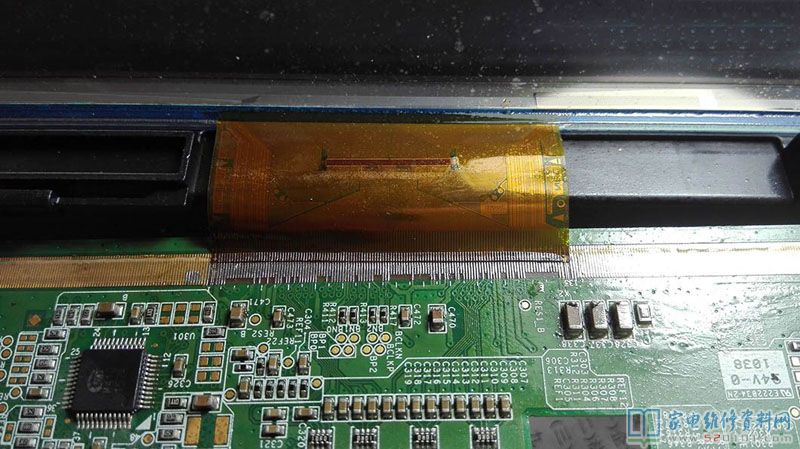

定好位后用撬机壳的不锈钢撬板将排线压紧再焊，多用点焊膏，压一段焊一段，防止焊锡在排线下流动形成短路，焊好后将多余的焊锡用烙铁拖掉。

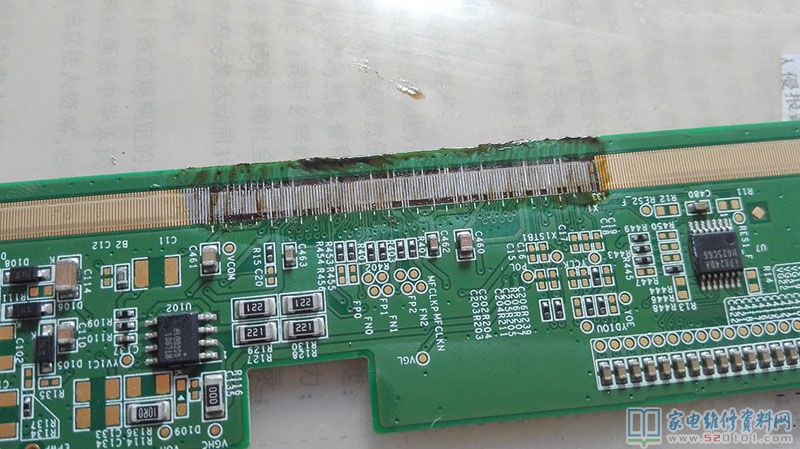

将两边都焊接好后用洗板水清洗干净稍作检查，确保外部看得见的地方没有短路，然后用万用表检测上屏电压没有短路，如3.3v  VGH  VGL Vcom等都不可对地短路，如有短路可用镊子将排线一端轻抬，用烙铁顺着一拖就可以脱开排线，整理好后再重焊。

全部弄好后满心欢喜开机，晕了，故障还是一样，最后刷存储器数据后搞定，走了很多弯路。
