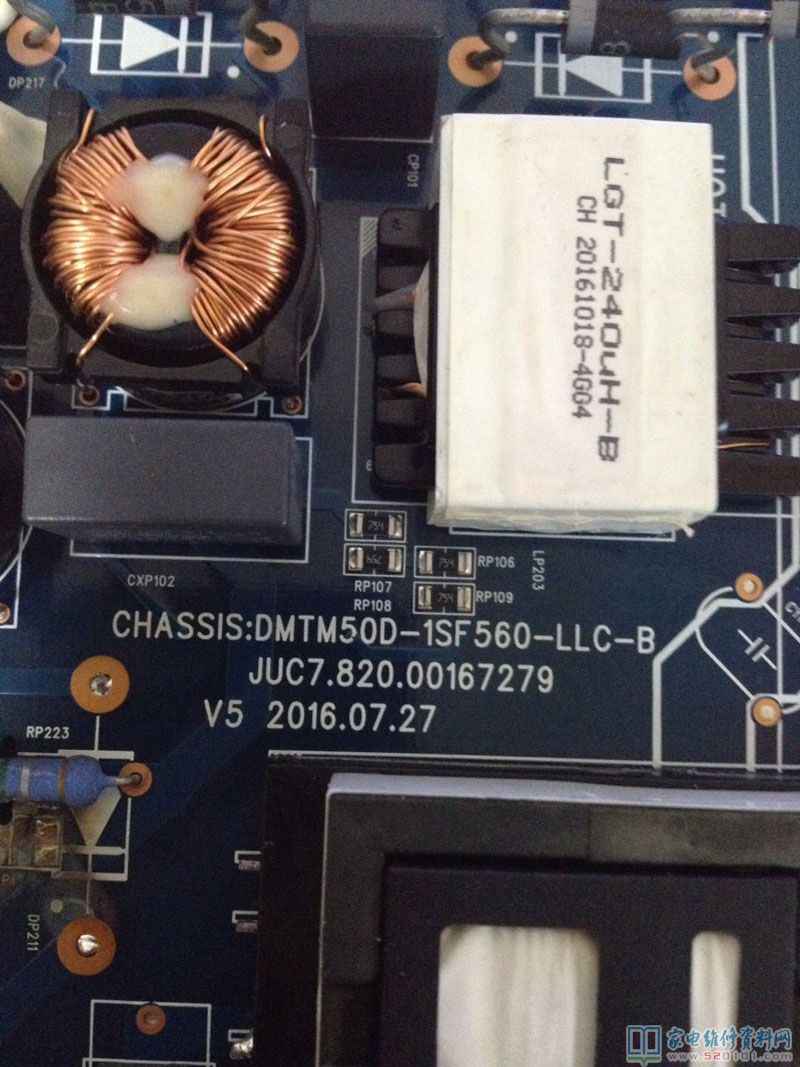

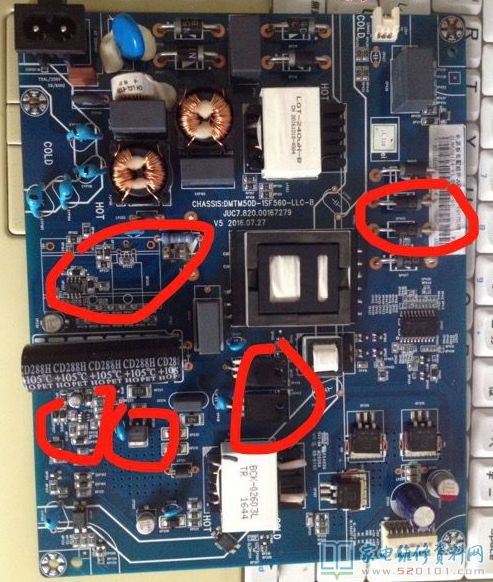

接修一台长虹50E8液晶电视，其电源板型号是JUC7.820.00167279，故障表现为所有的电压无输出，由于PFC电源管理芯片FA1A00炸飞了不知型号，在淘宝花5元买了份图纸，坏的元器件有DP404、DP405、DP406、DP407、RP1 0.15R、RP508 47R、ZDP307 5.1V、FA1A00、QP204、QP205、QP206，最终查明原因为LED背光电源次级整流管击穿引起大面积损坏。另外奉上此电源板电路图链接。
