长虹LT26720电源指示灯闪亮不二次开机修复实例（图）

摘要：

机型：长虹LT26720故障现象：开机电源指示灯闪亮，不能二次开机。 分析与检修过程：对于不能二次开机故障，首先应该测量待机电源5VS是否正常，其次再测量有无开机信号。测量结果。5VS在2---4V之间摆动。电源指示

机型：长虹LT26720   故障现象：开机电源指示灯闪亮，不能二次开机。

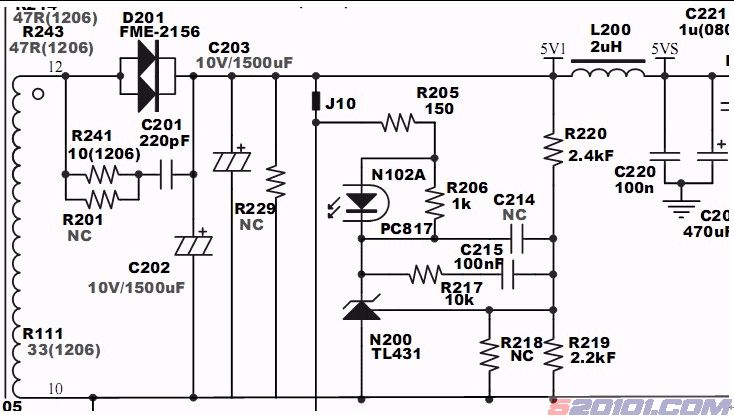

分析与检修过程：对于不能二次开机故障，首先应该测量待机电源5VS是否正常，其次再测量有无开机信号。测量结果。5VS在2---4V之间摆动。电源指示灯也随之同步闪亮。断开电感L200一端，复测5VS，依然。说明故障在5VS本身。借鉴CRT【A3电源】电压低的检修方法。短接光耦N102A（A指初级发光端），瞬间测量输出高达8V以上。说明，电源初级及光耦次级（N102B受光端），基本正常。故障锁定在5VS电源自身稳压反馈环路。细查相关分压取样电阻R205/R206/R217/R218/R219/R220，均正常。查测交流反馈电阻R217正常，查测交流反馈电容C214/C215，在路正/反向直阻，发现C215正/反向直阻比C214小。随用0.1U/63V涤纶电容替换C215贴片后，恢复焊入电感L200。上电复测5VS，实测空载5.2V左右，恢复正常，说明C215存在不稳定漏电。整机上电，可以二次开机，故障解除。相关局部电路图如下：


原作者：徐京跃
