长虹CHD机芯数字板识别方法与代换（多图）

目录：

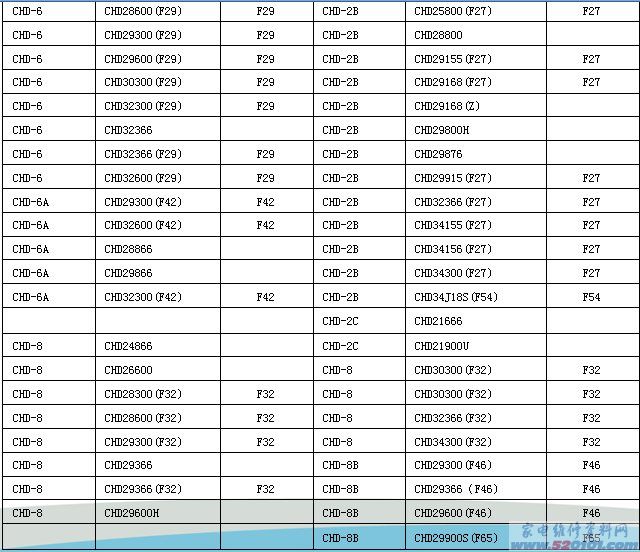

长虹CHD机芯有以下型号：
•CHD-1
•CHD-2
•CHD-3
•CHD-5
•CHD-6
•CHD-7
•CHD-8
•CHD-2B
•CHD-10

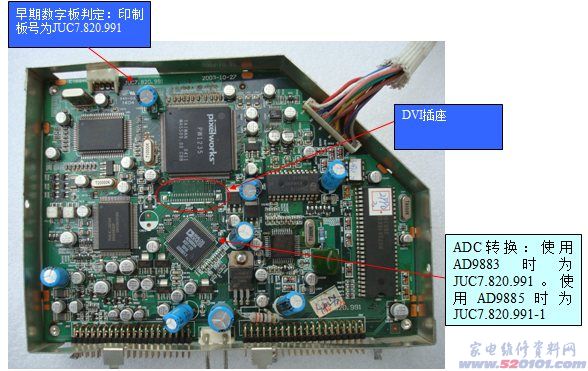

CHD-1机芯数字板识别

JUC7.820.991、JUC7.820.991-1、JUC7.820.991-2

CHD-2机芯数字板识别
CHD－2机芯数字板电路板号分类：JUC7.820.1285（主板编号JUC7.820.1224（或JUC7.820.1224-1，要用1305-1代时，需改动主板元件，见130页） 、JUC7.820.1305（早期CHD29168、CHD29158、CHD29100C、CHD34100C、CHD25158、CHD2917DV 、音效块NJW1168，可用1305-1代，但要注意可能引起无伴音）、JUC7.820.1305-1（100C、100W、HTV118、HTV128、DVD电视产品均用此电路板，音频电路板发生较大变化）、JUC7.820.1354（DTV，单列不能与任何数字板代）。

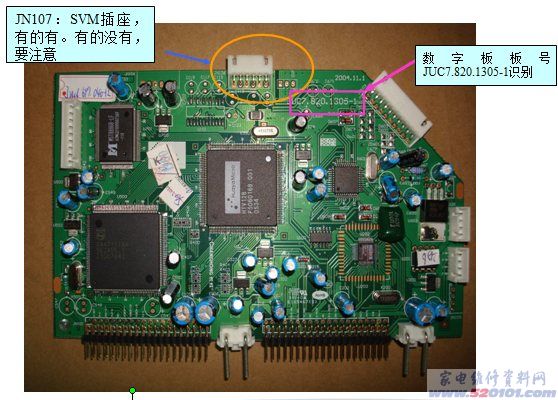

JUC7.820.1305-1

维修数字板时：HTV118不能用HTV128代换。HTV118用HTV128代时需作如下处理：
(1)软件由CH17T1905、CH17T1905－01－01改为相应产品的软件，（2）取消数字板上R504、R505、R506，R516、R517、R518、R312、R313、R314、R232、R233、R309、C301、C504、C505、C506、C507、HTV118。（3）数字板上增加了R313～R315（RC-03K111JT）、R232、R233（RC-03K332JT）、R309（RC-03K272JT）、U301（HTV128）

提示：JUC7.820.1305-1的数字板有的装HTV118，有的装HTV128。HTV128通常能进入D模式，而HTV118有的能进入D模式，有的却不能。故结构相同的HTV128的数字板通常可代换HTV118的数字板，代换后无伴音、无图像，可进入 D模式设置调谐器和音效块。而HTV118建议不要随便替换，能进入D模式的可以代换HTV128数字板，否则不要代换，不然代换后出现无伴音就难解决。
HTV118的数字板替换后无法进入D模式而出现无伴音时，要解决此问题，可采取(1)对CPU进行软件刷新，（2）用原机的数字板，(3)用 HTV128的数字板代换。

芯片HTV118用HTV128代换注意事项
数字板软件由CH17T1905、CH17T1905－01－01改为相应产品的软件（软件刷新）。
电路上：取消数字板R504、R505、R506，R516、R517、R518、R312、R313、R314、R232、R233、R309、C301、C504、C505、C506、C507、HTV118。
数字板增加了R313～R315（RC-03K111JT）、R232、R233（RC-03K332JT）、R309（RC-03K272JT）、U301（HTV128）。

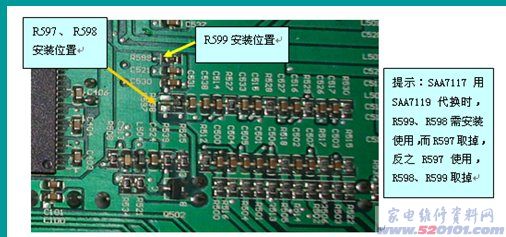

SAA7117、SAA7119互换
数字板装SAA7117AH时，R597（RC-03K000JT）。
装SAA7119时，R598、R599（RC-03K000JT），见下图。通常SAA7117可用SAA7119代换，只需对将R597取消，而需将R598、R599装上，反之，装上R597，取消R598、R599。

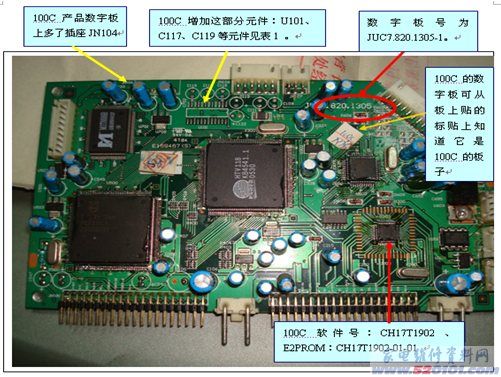

CHD34100C数字板识别

100C软件号：CH17T1902 、E2PROM：CH17T1902-01-01

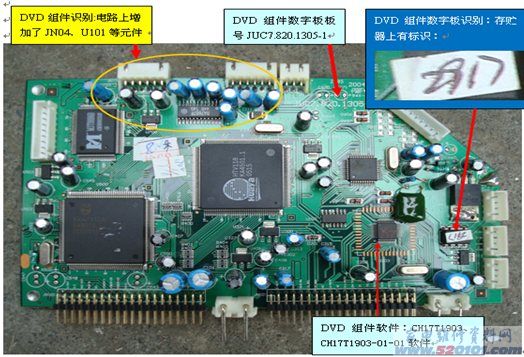

CHD2917DV

DVD组件的数字板可以与100C的数字板替换，但CPU的软件要写入CH17T1903、CH17T1903-01-01软件

DTV数字电视识别

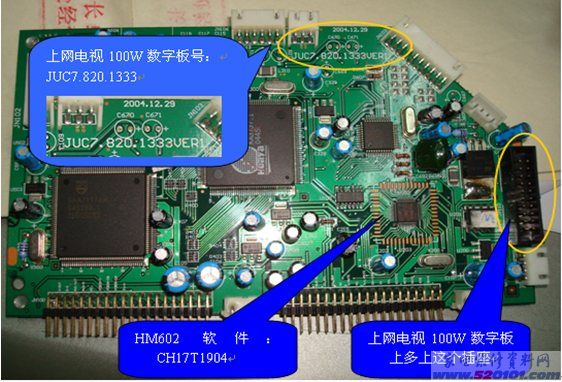

CHD34100W数字板识别

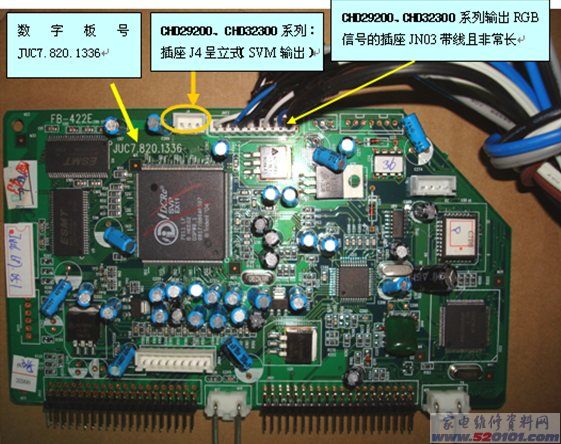

CHD－3机芯数字板识别

注意SVM、RGB输出是插座或连接线,如果是插座要注意是卧式还是立式安装.如果是带线的,要确认带线的长短,具体见CHD-3机芯识别.

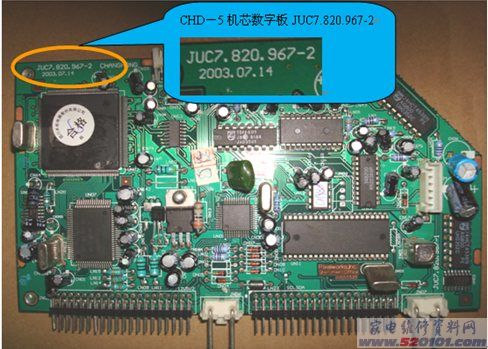

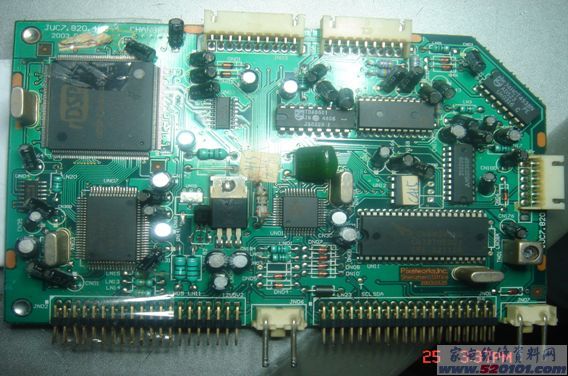

CHD-5机芯数字板识别
JUC7.820.967-2/-3

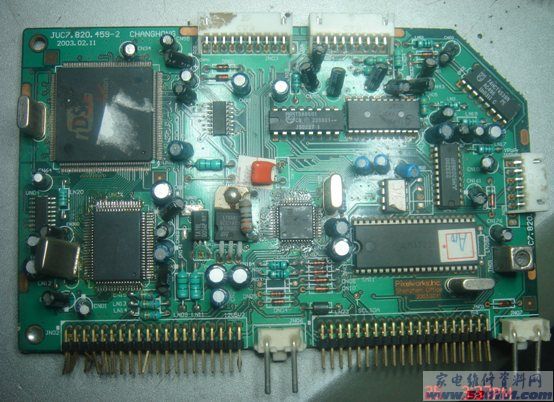

JUCJ.920.459-2  DT-5


DT-5机芯数字板识别


CHD-6机芯数字板识别

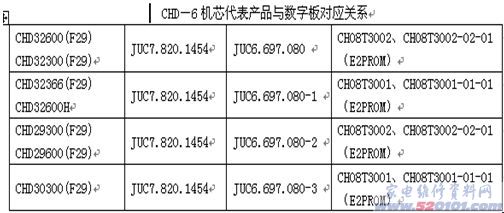

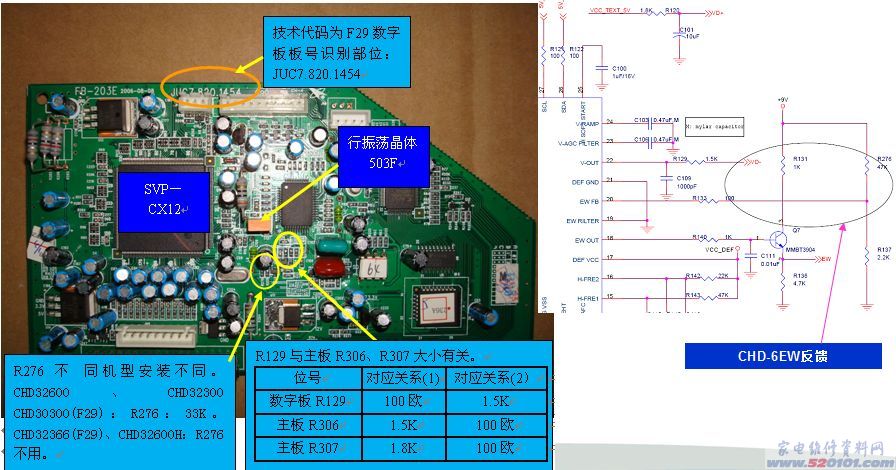

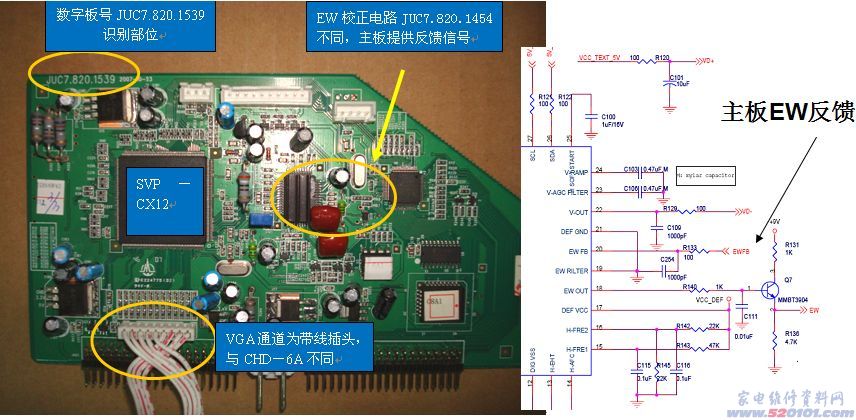

CHD－6机芯数字板号分JUC7.820.1454和 JUC7.820.1539两种。前者用于F29的产品，后者用于F42的产品 .


CHD-6机芯数字板识别


CHD-6A机芯识别

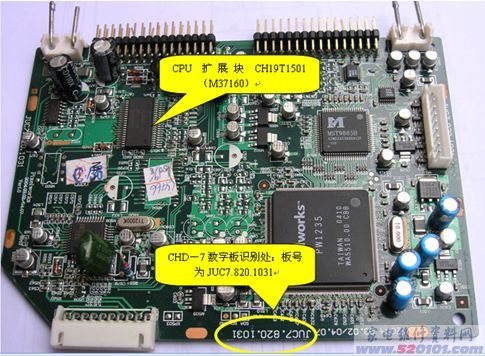

CHD-7机芯识别

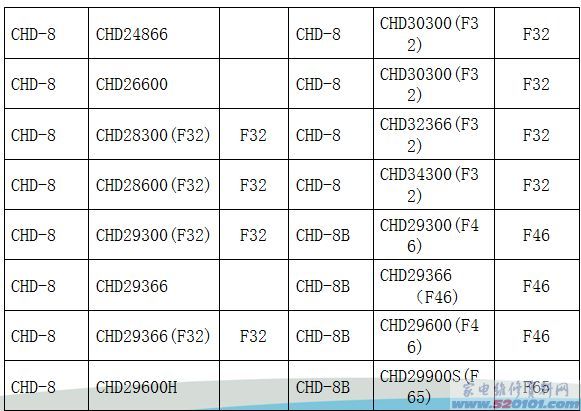

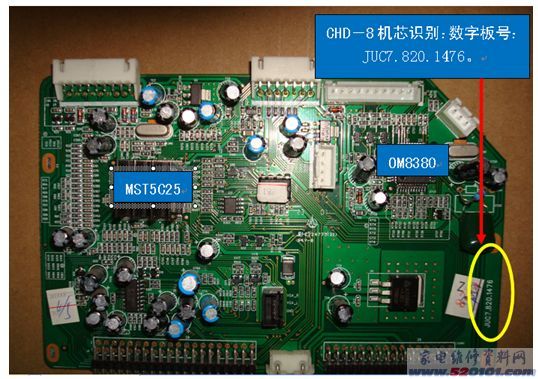

CHD-8机芯识别方法

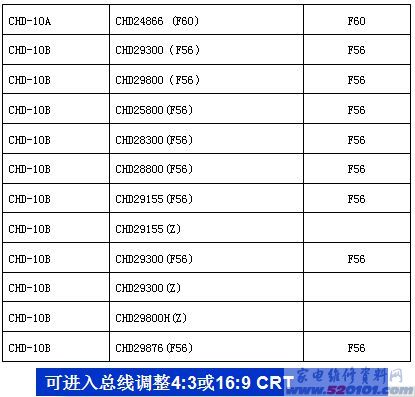

可进入总线预置4:3或16:9 CRT

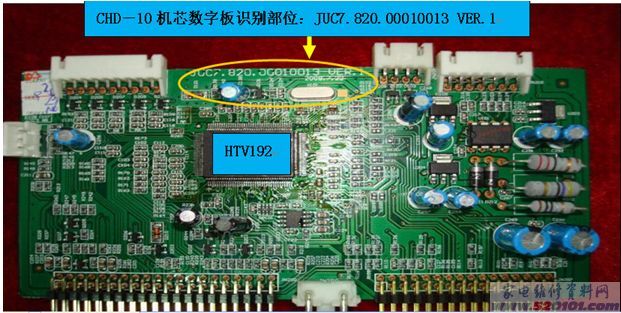

CHD-10机芯数字板识别

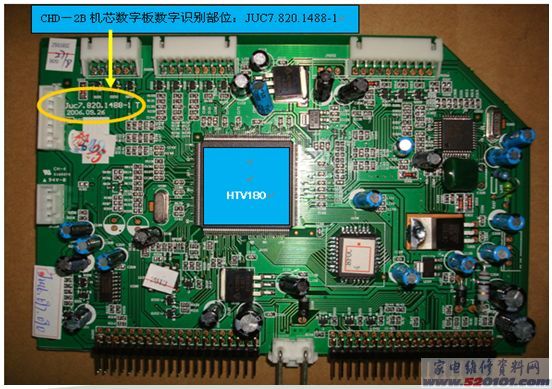

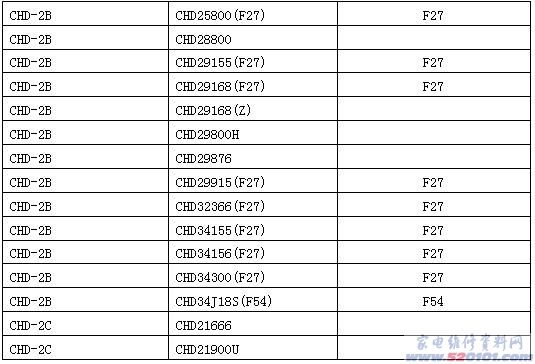

CHD-2B机芯数字板识别



CHD-2B特殊故障处理
CHD-2B数字板（JUC7.820.1488-1）图闪、黑屏处理方法
故障现象：根据跟踪数字板维修情况，发现CHD-2B数字板JUC7.820.1488-1出现开机指示灯闪烁、黑屏、图闪、遥控几何变化等现象，经分析故障原因较多。
   现主要分以下步骤分析解决：
   首先，检查排阻RP100是否连焊、虚焊或者开路。
   其次，检查E2PROM位号（U103）是否通讯正常或直接更换。[Page]

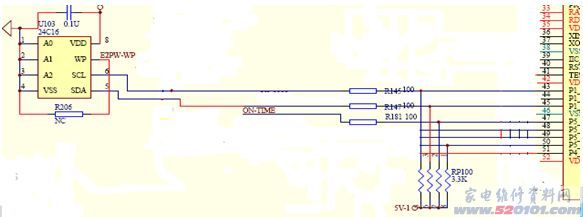

最后，如下图，用示波器可检查到ON-TIME处有与SDA相同波形，分析为印制板排阻（RP100）上面两过孔（ONTIME和SDA）连通，断开R181以及主芯片（HTV180）47脚与排阻（RP100）之间印制线，结果应该为图像正常但无指示灯。飞线重新连接ONTIME与主芯片（HTV180）47脚部分电路，即可。出现该现象的印制板大部分为重庆航凌。
     注意使用E2PROM型号为24C32而不是24C16，发现有维修人员使用。

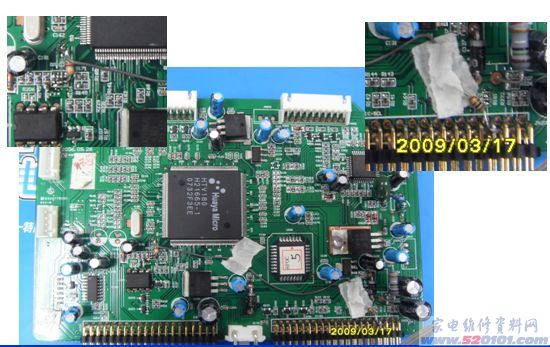

1、使用刀片或其它工具断开U100（HTV180）47脚与排阻（RP100）过孔之间PCB线（注意位置及不能损伤周遍PCB线；
2、断开后将靠近U100（HTV180）47脚一端PCB线刮开铜箔上锡；
3、取消R181；
4、取碳膜电阻RT13-1/6W-3.9KΩJ将两端引脚处理合适跨距，一端连接到U100（HTV180）47脚已上锡铜箔处（注意焊接牢固）；一端连接到排阻（RP100）+5V端；
5、飞线（合适长度），一端连接到U100（HTV180）47脚已上锡铜箔处的电阻上（注意焊接牢固）；一端连接碳膜电阻RT13-1/6W-100ΩJ（引脚处理合适跨距）；电阻另一端连接到插座ON-TM脚；
6、使用胶带或点胶将飞线及电阻连接点在PCB上空处粘牢固定
