长虹CHD系列机芯主板信号处理电路分析与检修（图）

•调谐器（TMI1－C23I1、TDQ－6B1－MA、TDQ－6A7－FM2）
•CHD－7主板单元电路介绍

第一部分 调谐器
1、调谐器输出信号差异：
TMI1－C23I1输出视频信号和音频信号，TDQ－6B1－MA输出中频38MHZ信号;而TDQ－6A7－FM2输出视频和伴音中频信号SIF。由此可见这三块调谐器不能互换。
调谐器工作原理可参考后续本网其他资料
第二部分 CHD－7机芯单元电路
1、TDA9370掩膜芯片型号：需写入与CH19T1501对应的软件，CH19T1501本写入扩展芯片M37161EFFP内。 M37161EFFP采取更换，现不能通过软件升级处理。
2、TDA9370引脚功能介绍：
（1）芯片工作方式与CH－16差异：相同处：图像处理相似；控制系统供电脚相同。
不同处：控制系统两路总线工作特点，待机时1、8脚总线工作，二次开机后2、3脚总线参与工作。34脚沙堡脉冲特点。
（2）控制系统关键脚特点：后续有介绍.
（3）中放电路工作特点（这部分电路的讲解可与CH－16机芯比较，让维修 人员了解CH－16机芯产品的维修方法）。
（4）梳状电路工作特点：图像不同步、彩色不稳定时，故障可在此部位，判定梳状可进入总线关闭梳状，其次查Y和VIN通道。后续有介绍。
（5）同步系统：后续有介绍。

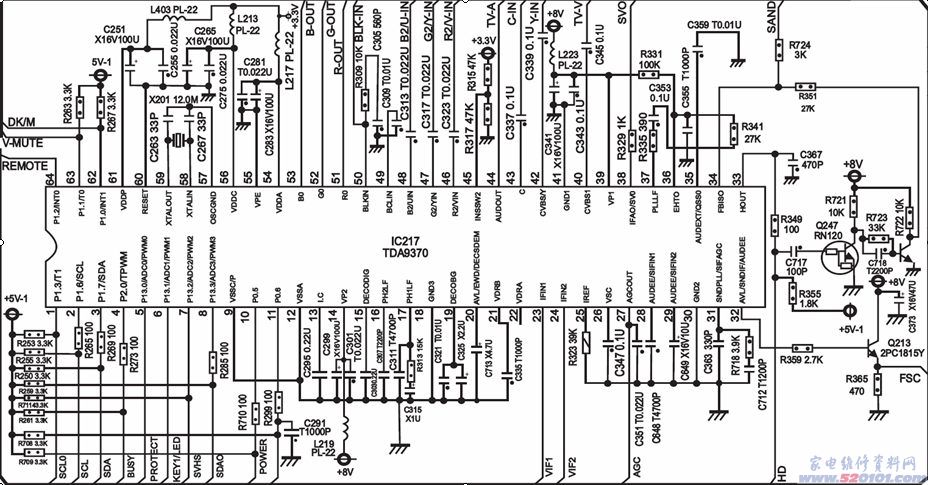

TDA9370引脚分析

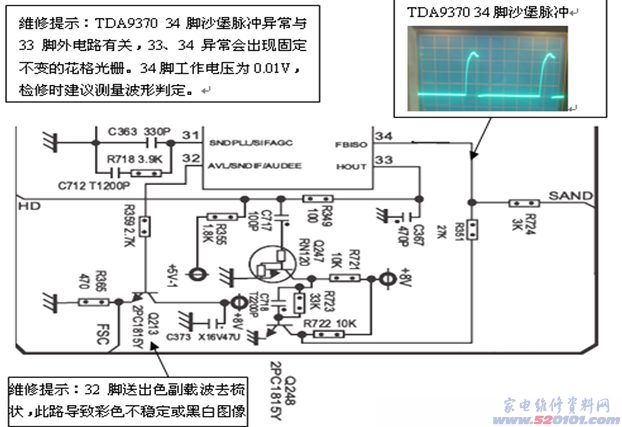

TDA9370同步系统分析




主板与数字板通讯、同步系统出故障都 可能出现此故障现象

第四章 视频电路
TDA6111Q
LM2422
LM2451
三块IC中,LM2422维修最方便,视频带宽最宽,常在高档产品中使用.但产品在使用过程中,先后出现过易损坏视放块的故障,请将输出脚中三只接地二极管去掉不用.

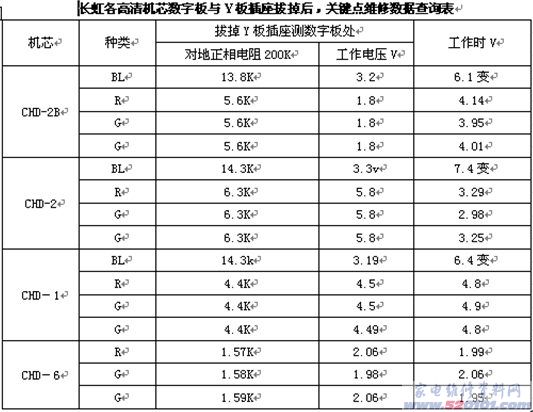

视频电路故障判定关键点

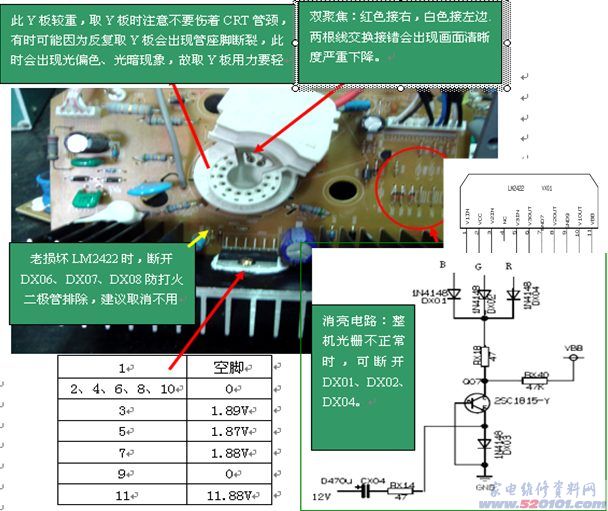

LM2422芯片分析



第五章 伴音电路

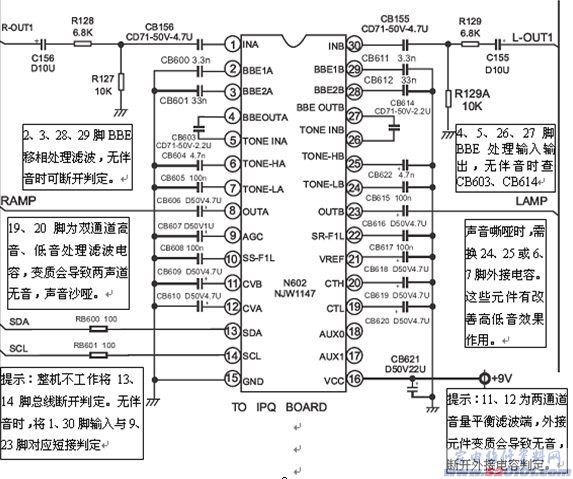

音效电路NJW1147

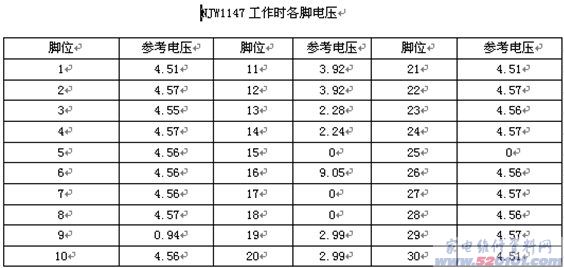

NJW1147维修数据

NJW1147 16脚供电为9V，供电太高可能出现无伴音故障。

HEF4052切换电路特点


伴音功放TFA8942AJ

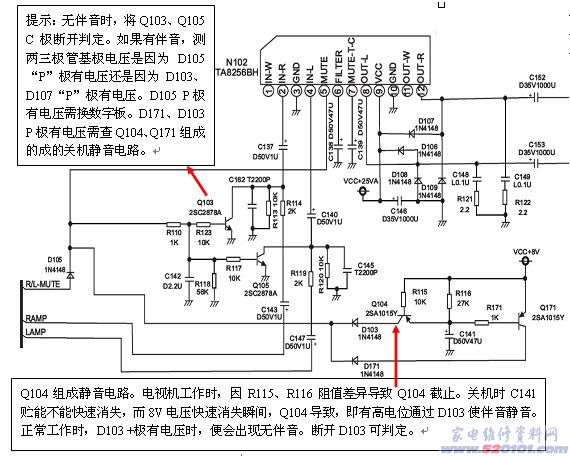

TA8256H芯片



5脚为静音控制，高电平时静音。2、4脚作为R、L输入端。6脚接滤波电容。7脚为静音模式选择。6、7脚电容变质可导致伴音噪音

数字板替换后无伴音
主要是CHD-2机芯软件与音效电路关系,二者不一致会导致无伴音，这部分详细介绍内容见资料。
无伴音处理:确认电路本身有无故障;进入总线调整;换数字板排除。
