长虹等离子电视三星显示屏的自检方法（图）

1．屏识别方法：看S42SD后的代号。 ①YD04为V2屏（后盖上的区隔码标签为12）； ②YD05为V3屏（后盖上的区隔码标签为13）； ③YD07为V4屏（后盖上的区隔码标签为14）。
2． 屏上各功能模块的组成： PDP屏一共由七部分组成：（1）电源板、（2）X驱动板、（3）Y驱动板、（4）逻辑板、（5）逻辑BUFFER板（E、F、G）、（6）Y BUFFER板（上、下）、（7） COF板。
3．PDP屏上各功能模块的作用： （1）电源板：给屏及屏上其他模块和整机厂家做的主板，视频处理板提供电源。 （2）X驱动板：按照逻辑板上送来的时序信号，产生并为X电极提供驱动信号。 （3）Y驱动板：按照逻辑板上送来的时序信号，产生并为Y电极提供驱动信号。 （4）逻辑板：处理由主板上送来的图象信号，产生寻址驱动信号以及为X、Y驱动板提供驱动信号。 （5）逻辑BUFFER板(E、F)：将逻辑板上送来的数据信号和控制信号转为COF需要的信号。 （6）Y BUFFER（巴佛）板（上，下）：将Y驱动板上的扫描信号传送给屏，分为上、下两部分。 （7）COF：将逻辑BUFFER板上送来的信号，转为供屏使用的地址信号。

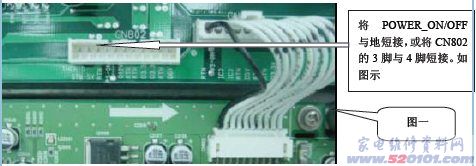

4．三星（S42SD—YD04）与（S42SD—YD05）等离子屏诊断及维修资料， 对于显示屏不亮的情况处理措施： a、由电源滤波板到电源板上的供电的插座是否插好？如果没有插好，插好插座。 b、检查电源板上的保险丝是否开路？如果是就更换一个好的保险丝。 c、自检方法：对于（YD04为V2屏）、（YD05为V3屏）都是将电源板上插座CN802第4脚POWER_ON/OFF接地：即3脚和4脚，即（PSON）屏开关信号。 （这种原理同部分电视机上把（开关信号对地短路）进行强行开机情况是一样的） d、对于V2屏和V3屏来说，其方法再将逻辑板上的拨动开关SW2001由原来的外部模式（1、2、4上，3下）拔成内部模式（1、3上、2、4下）。 e、接通屏电源，看显示屏是否被点亮，如果显示屏能输出一个正常的全白场信号，则为机芯电路板（ZB板或TV板）的问题，这时候需要维修机芯电路板。 f、如果显示屏仍然不亮，先更换屏上面的电源板，看问题能否解决。 g、如果更换电源板仍然无法解决问题，则为显示屏问题，需更换整块显示屏。 5．三星显示屏（V2/V3）自检操作方法： （1）将电源板上插座CN802第4脚POWER_ON/OFF接地，即3脚和4脚短接。
如图一所示：

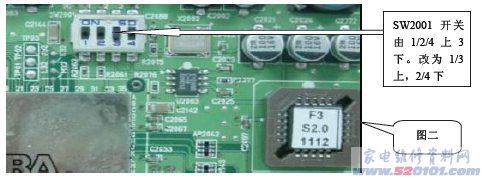

2）对于V2屏和V3屏将逻辑板上的拨动开关SW2001由原来的外部模式（1、2、4上，3下）拔成内部模式（1、3上、2、4下），如图二所示。

备注：对于显示屏自检完成以后，务必将其恢复原来状态，否则会引起另外故障。 6．三星显示屏（V4）自检操作方法： 对于三星V4屏来说：断开公司生产的板子，把CN8007的3脚和4脚断路，电源板上的（REALS）与（GND）脚。同时短接逻辑板上的CN2034插座，开机就可自检。自检后必须进行复原工作，否则不能接收图象。
