问题的提出：彩电伴音功放电路，是彩电的喉舌，也是故障的多发单元的电路。各种新老彩电的伴音功放电路形式多样：从电路结构上说，有分立元件、厚膜电路和集成电路；从输出端来看，有的带输出变压器，多数带隔直耦合电容，现在许多机器均采用无耦合电容OCL或BTL功放电路；从输出声道数来说，早期普及型彩电多采用单声道，近期生产的机器大多用双声道或多声道功放电路。总之，伴音功放电路名目繁多，不胜枚举，正向着高保真、大功率、电压适应范围宽的方向发展。综上所述，伴音功放电路一旦“暴病身亡”（损坏），能否修复的关键在于配件是否能购到，然而有时即使在大城市里也未必能一一购到，更别说，我们这些地处广阔农村天地的维修队伍了。现在流行上门服务，许多维修人员常常由于无配件，而不得不两顾茅庐，甚至三顾、四顾才能修好一台机器。无奈之余，总想寻找一个替换电路，要求电路简单、输出功率大、电压适应范围宽、价格便宜、组装简单易行，以解决众多上门维修服务人员的燃眉之急。
飞利浦公司的TDA1013B块就是这样的一个伴音功放电路，它价格低廉（不足5元），具有优良的电声性能，满足电视机的听音需要。选取它作为电视机伴音功放电路的替代品，看中它的原因是：{1}具有较宽的工作电压范围，可在+10～40 V供电下工作；{2}有较大的输出功率，最大输出功率可达10 W；{3}极其简单的外围元件，最少可减至三个；{4}自带对数式直流电子音量控制电路，能方便地恢复机器的音量控制功能；{5}单列9个脚直插式封装，自带的散热片与内部电路地相连，直接固定在原机伴音散热片上，无需任何绝缘措施。
1.TDA1013B引脚功能及工作电压

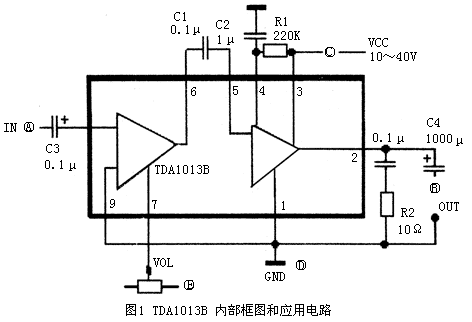

TDA1013B的内部框图和应用电路，见图1所示。各引脚的功能如下：
{1}脚为功放地，{9}脚为前置地。
{2}脚为伴音功放率输出端子（正常工作电压为{3}脚供电的一半）。
{3}脚为内部电路的供电端子，电压在10～40 V时，内部电路均可正常工作。
{4}脚为功放电路的偏置电压输入/滤波端子（正常工作电压接近{3}脚供电电压）。
{5}脚为内部功放级信号的输入端子（正常工作电压为0.7 V）。
{6}脚为前置信号输出端子（正常工作电压为供电电压的一半左右）。
{7}脚为直流电子音量控制端子，控制电压为2～5 V，随着该脚电压升高，伴音功率输出增大。
{8}脚为前置信号输入端子（正常工作电压为2.4 V左右）。
2.TDA1013B应用电路
由于该功放电路的外围元件最少可减至3个（参见图1）：电容C1（0.1 μF）、C2（1 μF）、电阻R1（220 kΩ），故可把它们直接焊在集成电路的引脚上，从而进一步简化安装过程，提高工效。至于输入、输出耦合电容C3、C4和由R2、C5组成的茹贝尔防振电路（因绝大多数的伴音功放电路均已有设置，无需重复安装，应尽可能利用）。实际组装时又可把接地{1}、{9}脚合并在一起接原机电路地，这样整个功放替换电路（下称“模块”）共有五根引出线：伴音信号输入（1N）?髿、音频功率输出（OUT）?鬀、电源供电（VCC）?鬁、电源地线（GND）?鬂、音量控制线（VOL）?鬄。在改装时只要查清原功放电路的这五个功能引脚号，将“模块”的五根引线一一对号入座，一般无须任何调试，伴音即可恢复正常。
3.改装实例
例1：一台海信TC2199彩电，遭受雷击之后，图像正常而无伴音。

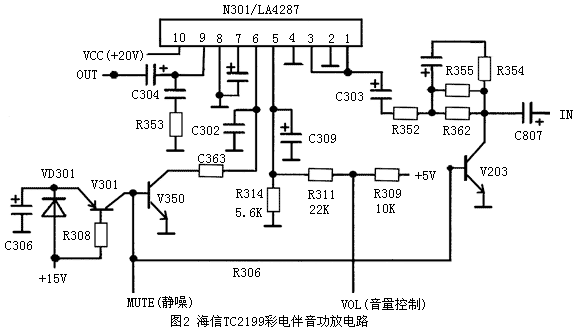

打开机盖，先用电阻R×1 Ω档测量喇叭的两端，有“喀喀”的声音，说明喇叭正常。接通机器电源，测量伴音功放电路（参见图2）N301（LA4287）{10}脚（供电端）电压为正常的18 V，而{9}脚（输出端）的电压也为18 V，说明N301内部电路有短路或开路现象。由于手头无备用的LA4287块，用户急于使用，故考虑采用“模块”替换法修复。
根据实物，确定LA4287的各脚功能如下：{1}、{3}脚为信号输入端（IN）；{9}脚为伴音信号功率输出端（OUT）；{10}脚为电源供电端（VCC）；{2}、{4}、{8}脚为接地端（GND）；{5}脚为音量控制端（VOL）。这五个功能端子分别与“模块”的?髿、?鬀、?鬁、?鬂、?鬄对应。先将损坏的LA4287取下，然后将制作好的“模块”用螺丝拧在其散热片上，引脚向上，最后用五根短导线将“模块”的?髿、?鬀、?鬁、?鬂、?鬄引脚一一接至N301相应的孔位上，焊牢。仔细检查无误之后，接通机器电源，在出现电视画面的同时，伴音也恢复正常。调整音量，发现指示最大时，响度略显不足，此时测量“模块”{7}脚的VOL电压不足4 V。取消电阻R314（5.6 k Ω），将R311电阻值由22 k Ω改为10 k Ω之后，经测量{7}脚的最大电压可达5 V以上，实际试听，响度已能满足正常的收听需要。试机一个小时工作正常，触摸“模块”温度仅微温，遂交付用户，使用几年也一切正常。
例2：一台索尼（SONY）KV-G21TI彩电，在接收电视节目时图像正常，但无伴音。试从AV端子输入VCD信号，故障现象依旧。

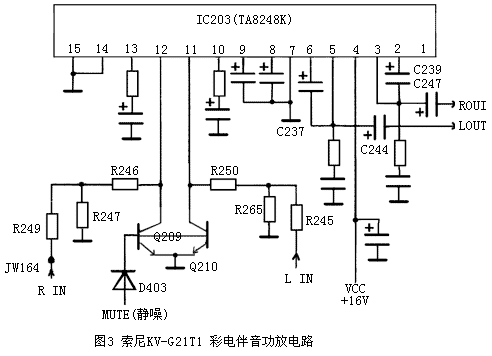

经检查喇叭正常，在开机时贴近喇叭仔细聆听，喇叭中丝毫没有“沙沙”的电流声，由此怀疑伴音功放电路已损坏。该机伴音功放电路采用TA8248K（IC203），为15个脚直插封装，经查阅手头的所有资料，未能找到有关资料。只好从电路实物上获得有关的信息了，观察电路板上有两个贴片三极管Q209、Q210，其c极分别接IC203的{11}、{12}脚上，估计它们是伴音静噪管，而{11}、{12}脚分别为左右音频信号输入端；电路板上留有C241、C244、C247三个大电容的位置，其中C241是电源滤波电容，C244、C247应该是音频信号输出耦合电容，但实际上只安装了C244，而C247位置却空着。又观察整机实际只安装低音、高音喇叭各一只。由此估计，TA8248K内部应为两通道的立体声伴音功放电路，但是从所安装的元件来看，显然只利用了其中的一个声道。经查电容C244与IC203{5}脚相连，{4}脚为其供电端（VCC），{14}、{15}脚为接地端。开机测量{5}、{4}两脚的电压分别为1 V、18 V，显然{5}脚（伴音输出端）的中点电压异常，又测量IC203其他各脚的电压，表针均仅有微微的摆动。断电检查IC203的外围元件均正常，这说明IC203{5}脚与内部电路有开路现象（已损坏无疑）。由于没有备件，决定采用“模块”修复。将按图1制作好“模块”，拧在IC203的散热片上，先将模块?鬀、?鬁、?鬂这三根引线对号入座焊好。在此还需确定：（1）伴音信号的确切来源；（2）本机的音量控制方式。故暂时将?髿、?鬄两线悬空不接。接通机器电源之后，碰触信号输入?髿线，喇叭中发出“嗡嗡”的噪音，说明“模块”已能正常工作。用示波器测量IC203周围元件引脚，当测至跳线JW164上时，示波器上出现了伴音信号波形，关机把?髿线接至JW164上后开机，发现伴音小且失真，调大音量，发现音量越大失真也愈大。测量“模块”{2}脚（输出端）中点电压正常，而{8}脚（信号输入端）电压不足1 V（正常时应为2.4 V），这时才突然醒悟，难道是无输入隔直耦合电容所致？于是试在JW164上焊上一个1 μF的无极电容，信号输入?髿线串接在电容的另一脚之后开机，发现伴音完全恢复正常。调节音量，发现大小变化正常，说明该机音量控制在前级电路完成，与功放电路元关。故此，可将“模块”?鬄线悬空不接，但为了防止杂散电磁波干扰，将其对地并上一只10 μF的电解电容，机器正常工作。所涉及的电路见图3所示。[Page]
后记：（1）近年来电视机伴音功放电路已经向高保真、大功率、无外围元件方向发展，比如：三洋的LA4425（无VOL功能），飞利浦的TDA7056（BTL电路）、TDA7057（双通道）等，功率强劲，无需任何外围元件，是代换的最佳器件。但唯一不足的是它们的工作电压仅为18 V左右，试想：伴音功放块为什么会容易损坏？归根到底大多是“过压损坏”，其供电电压不宽裕，稍有波动时便会过压损坏！故此，若用上面所提到的集成电路去更换，虽然简单省事，但机器能否经久耐用，则需时间的考验。而用本文所述的“模块”来代换的机器，五年来已达十多台，从未出现过返修的现象。当然若能购到同型号的集成电路，原则上不用本文的“模块”来进行替换，除非该机的功放电路屡换屡损，则不如一试；（2）有一次参照四川科学技术出版社1999年出版的《国产彩电集成电路实用维修手册》第一分册制作“模块”，制作完毕检查无误后通电，发现无伴音，经测量TDA1013B{2}脚(音频信号输出)电压很低，仔细对照电路图，才发现第424页TDA1013B应用电路有误，其{3}脚（供电端）被画成{8}脚，按正确的电路重新接线后，一切正常。在此提醒大家注意，以免重蹈覆辙。
