长虹液晶电视主板组件速判速修（多图）

注：以下资料适用于2010年年底之前的长虹液晶电视产品

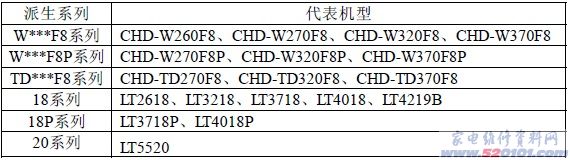

1、LS08机芯（TDA15063＋ GM1501方案）

LS08机芯技改方案
1. F8/18系列音量关小，有交流噪音。  解决方案：将主板功放电路位号为RA8在主板背面（15K）的电阻改为10K或8.2K。改后若整体音量变小，请对TDA15063进行升级，以提高TDA15063输出的伴音信号的幅度。
2. 37〞～42〞F8/18 系列电源板出现噪音  解决方案：取消自制GP03开关电源中U810、L810、D818。
3. 整机只有DVI、PC两种状态，无TV、AV等状态  解决方案：将倍压整流电路由原来的3倍压整流改为2倍压整流，备压电路电容耐 压质由50V改为100V耐压。
4. 18系列开机蜂鸣器叫，触摸按键误动作  解决方案：请将触摸按键板更换为TS02按键板，若更换为TS02按键板后，某按键 再偶尔出现误动作，可以根据实际情况，分别取消按键板上C3、C5、C8、C10、 C13、C15、C18，其中C3是电源开关键，C5是节目加，C8是节目减，C10是音量 加，C13是音量减，C15是菜单，C18是TV/AV。当然也可以全部取掉。
5、LT5520冷机屏幕闪烁的解决方法：  解决方案：将开关电源板上R833/R834-0.39欧改为0.33欧。

LS08机芯常见故障
常见故障：无TV、AV，只有DVI和PC，首先查高频头5V有无短路，如果 短路更换，查倍压电路有无烧焦痕迹，如果烧焦，更换倍压管DP3、 DP4，电容CP7、CP8、CP9、CP10，并确认电阻RP4上端有无62v电压， 下端有无32v电压，如果正常，开机TV图像是否正常，如果不正常，更 换TDA15063。
故障现象：不开机，烧5VSTB供电电阻R505，测量对地电阻是否太低， 若电阻太小，查电容C519是否漏液；若C519漏液，更换C519并将电容 下面的电解液洗干净即可。
故障现象：开机黑屏热机黑屏或热机竖条等，开机首先检查上屏电压是 否正常，如果不正常，查电容C500、C504是否漏液，若是，更换C500、 C504并将电容下面的电解液洗干净即可。
故障现象：TV漏台，无图，首先查32v是否正常，如不正常查电容C503、 CP21。
故障现象：TV、AV图暗，彩色不正常，将画质该善快TDA9178取掉看是 否正常，可不装。

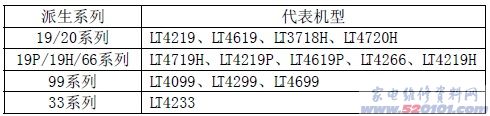

2、LP09机芯（PW328＋ PW2300方案）

LP09机芯技改方案汇总
1.19系列开机蜂鸣器叫，按键误动作 解决方案：更换TS02印制板，板号为：JUJ7.820.268V2.0，若更换后还存在其它故障，如不开机或自动关机、蜂鸣器长叫、指示灯红灯亮等。
（1）请取消按键板C21电容；
（2）若取消按键板上的C21电容后蜂鸣器长叫及某按键自动动作，请取消对应按键电容：POWER（C21）、MENU（C16）、TV/AV（C15）、VOL-（C17）、VOL+（C18）、CH-（C19）、CH+（C20）。
2.19P系列花屏问题  解决方案：首先确认故障现象来自于量子芯板（将上屏线直接连接屏和主板即 可确认），如是，取消量子芯板上电阻R50，增加R49（2.2K）的电阻。
3. 46寸LT4619/4619P伴音出现噪声 解决方法：将电阻R404由原来的4.7K更改为1.8K；
4. 99系列（LT4099、LT4299和LT4699）出现伴音噪声  解决方案：将TV板上的CA170和CA142电容值由原来的6.8nF更改为330PF。
5. LT4619/LT4619P冷态一次开机黑屏，二次开机正常  解决方法：用二次启动背光灯的软件升级。
6.故障现象：LP09机芯冷开机图像拉白条、图扭  解决方法： （1）更换高频头； （2）若无高频头更换，直接更换原高频头内 部电解电容CF02（16V47uF），更换时需检查原电容是否漏液，若已漏液或 高频头内部对应部位生锈，则必须清理干净再进行更换。
7. LP09机芯换台图扭解决方案 (1) 99系列 1）在主板上电容C94的一端（与芯片PW328相连的一端）对地接一2M欧姆电阻，解决主画面图扭； 2）在主板上电容C12的一端（与芯片PW2300相连的一端）对地接一2M欧姆电 阻，解决子画面图扭。 (2) 19系列 1）在主板上电容C90的一端（与芯片PW328相连的一端）对地接一2M欧姆电阻，解决主画面图扭。 2）在主板上电容C20的一端（与芯片PW2300相连的一端）对地接一2M欧姆电 阻，解决子画面图扭。 (3) 33系列 在主板上电容C104的一端（与芯片PW106相连的一端）加一颗下地电阻，值为2M欧姆。

3、LS10机芯（SAA7117 + MST5151A方案）


LS10机芯技改方案汇总
1. LT4019P、LT4028（主要针对LTA400WS_L02屏）配GP03或GP03-1电源，电源叫。
解决方案：
方法1：更换电源为FSP277-4F01；
方法2：不更换电源，将主板上电阻R206从10KΩ更改为820Ω；
方法3：不更换电源，取消主板上电阻R206、R204，从U206的输出端飞线到 R204与R206的中间节点；
2. LS10/P系列机型，TV射频信号强度约为55dB时，TV图像大面积类似水浪晃动 解决方案：将TV板上的C522取消。
3. LS10/P系列机型，开机TV图扭，热机有好转 解决方案：更换高频头或更换高频头内部电容CF02（16V2.2UF） 4. LT3219P、LT3719P、LT4019P开机时，无图或花屏，关机再开机又正常。 解决方法：确认UP13型号是否为DTC34LM85AL，如是则在UP13的32端和 地之间增加电容680nF，同时将RP141（1K）更改为4.7KΩ。

LS10机芯常见故障

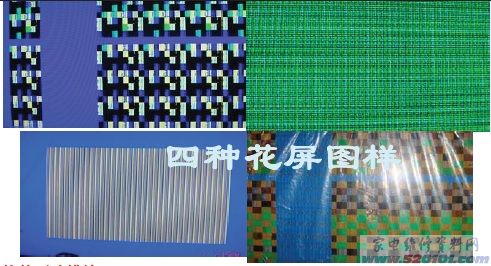

1、花屏：特别是JUJ7.820.220.-17以前的 板号很容易出现花屏的现象，产生该故障的主要原因是动态存储器与格式转换MSST5151A之间的过孔不通引起。

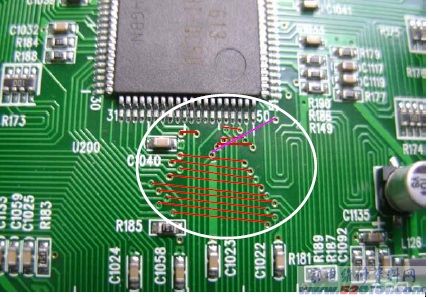

解决方法是用万用表测量双层印制板的过孔的阻值，正常状态阻值很小，接近0欧，测量部位如右图红线链接的孔应该相通；如果有阻值过大，需将正反面用针穿通，中间穿铜线正反面焊接。
如下图：




2、按键失控的更改措施

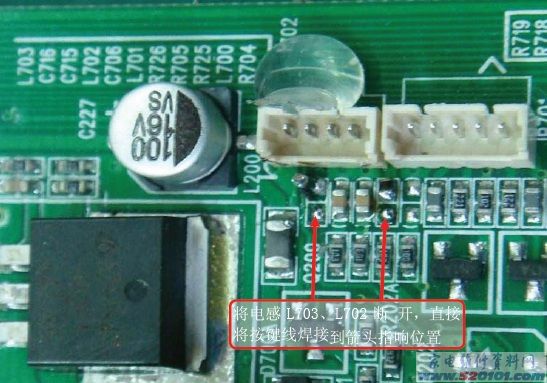

LS10机芯采用的是分压式按键当出现故障是其输入端电压不一致，初步判断为按键查座漏电，可将输入端电感断开，将按键线直接连接如图；

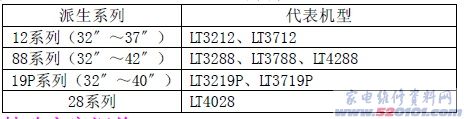

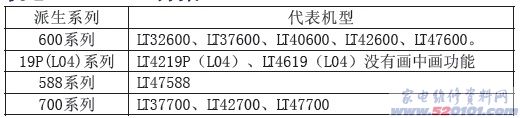

4、LS12机芯（MST9U88L方案）

5、LS15机芯（MST718BU-LF方案）

LS15机芯技改方案
1. LT3212（L01）遥控撞码或伴音噪音 解决方案：升级到1.08版以上软件版本。

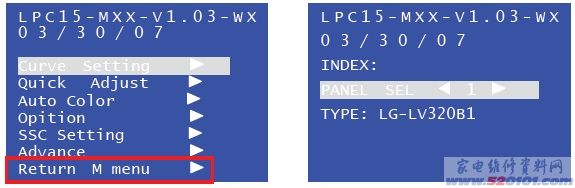

2. LT3212(L01)出现逻辑板坏，图像出现色异和负象现象处理方法： 在维修LT3212（L01）和LT32700（及长虹LS15机芯配三星LTA320WT-L05屏） 时；易出现图像色异和负象现象，更换逻辑板后故障排除。为避免故障反复出 现，请各位师傅在维修时无论机器为何种故障，都请将主板上屏线座子旁边的 电阻R131（0欧）取消。 故障现象：指示灯闪烁不开机，可更换用户存储器U13（可用空白存储器）一试  故障现象：图像发暗（像对比度不足）多是屏参数据变化所致，可进入总线状态 查看屏参数据是否和所用的屏一致。有七项可调数据，按节目加减键调到第七项， Return M menu按音量加键进入下一节菜单，按节目加减调到INDEX后按音量加 减调到第二项后即可进行屏参选择。

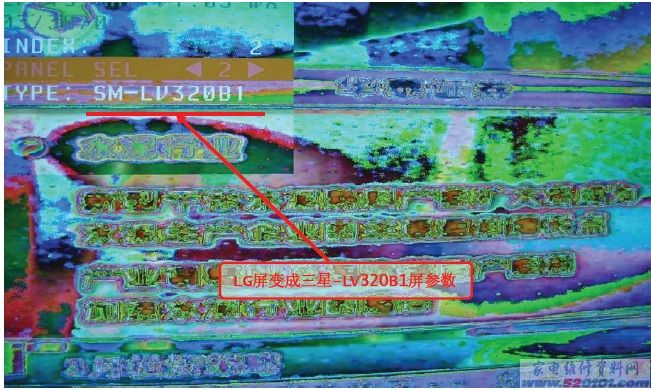

PANEL SEL屏参选项有五种可选，按音量加减进行选择，选择与屏相对应的屏 参即可，选择好后遥控关机退出总线。 特别注意：如果是32寸的电视，不要选择19寸及以下的屏参，将出现黑屏。 故障现象：花屏，出现这种现象是也可能是屏参数据变化引起的一般是LG屏变成了三星的屏参所致。

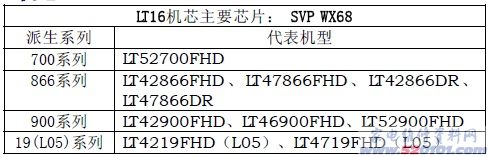

6、 LT16机芯

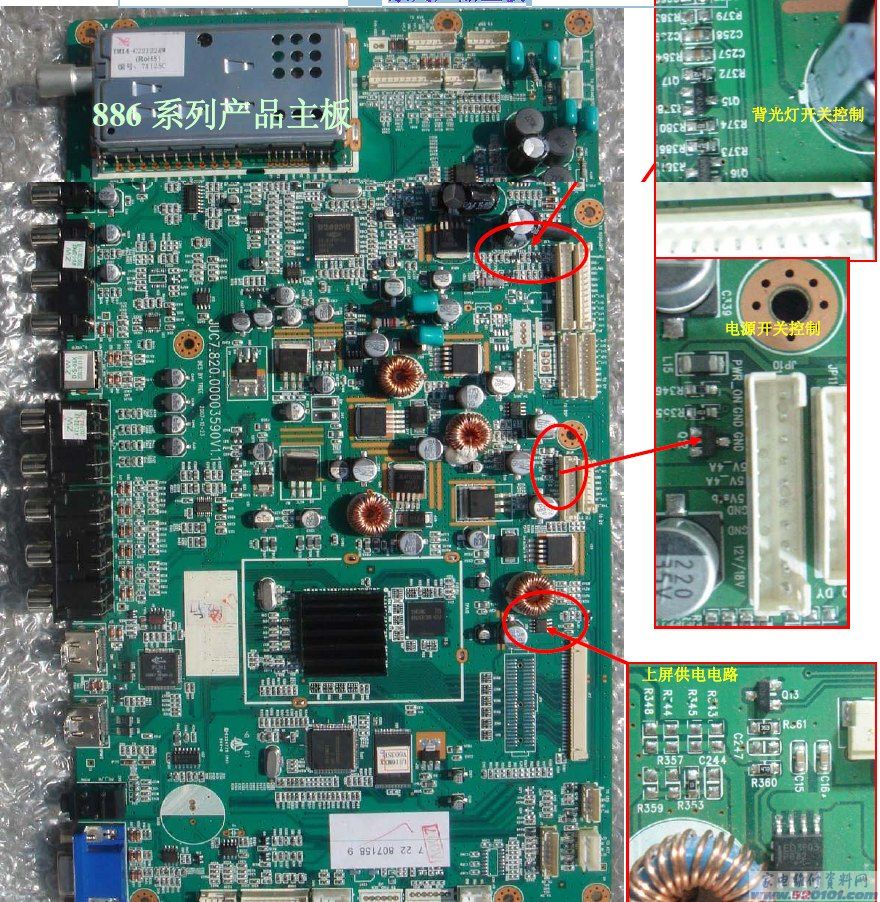

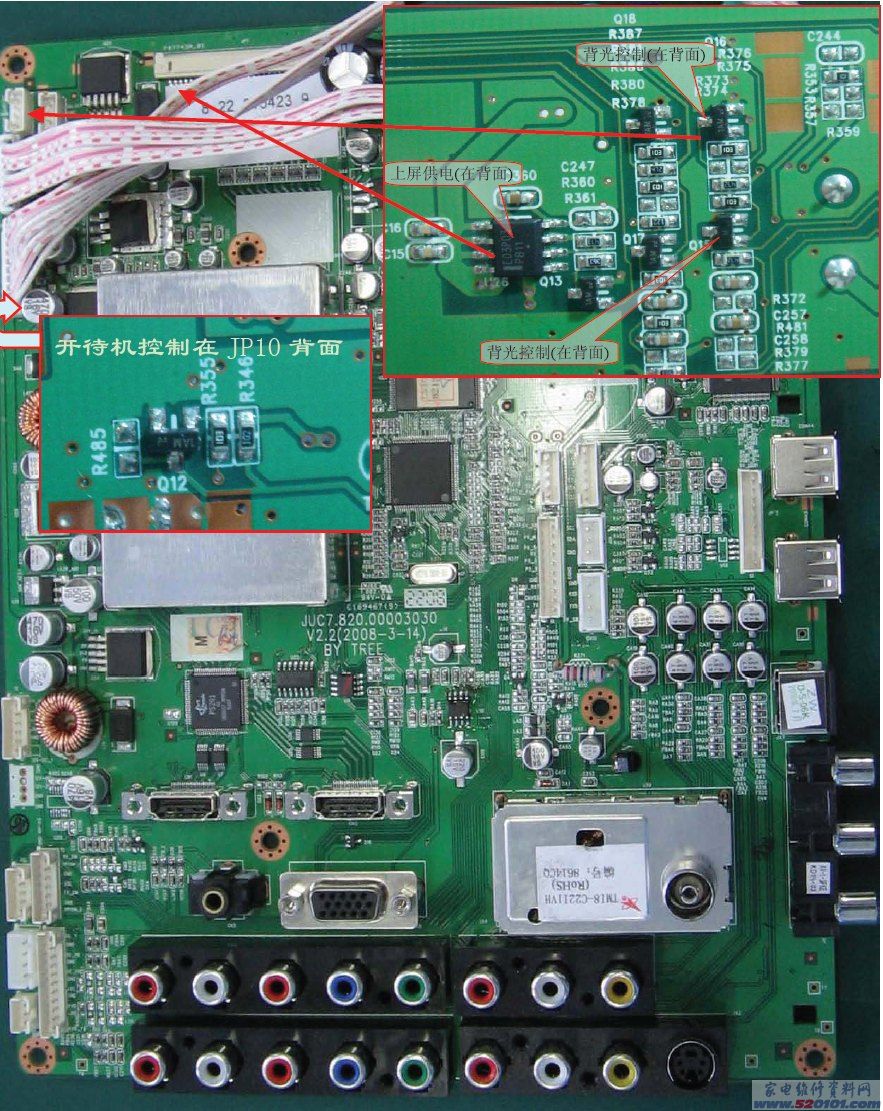

886系列产品主板


900系列主板


LT16常见故障处理：
1、LT52900FHD：图像从白到黑屏会再黑一下，进入总线后 选第九项HYTEM进入下一个选把ACSWITCH项置于OFF状态，也就是将其关闭就行了
2、LT16机芯伴音电路比较易出故障，U18(D2-81433-LR)和 UA4（TFA9810T)比较易损坏，出现声音异常和没有声音的故障。
3、出现冷开机黑屏，关机在开正常；软件升级成二次点灯软件

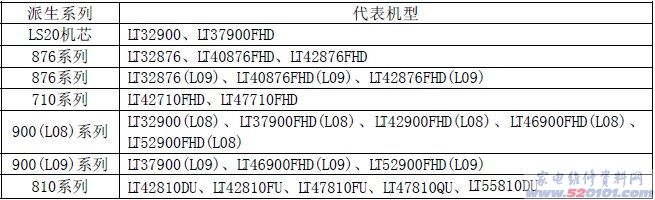

7、LS20/20A机芯（ MST6M69L-LF\MST6M69FL-LF方案）

LS20/20A机芯技改方案
1、针对USB接口对U盘的识别能力差的问题： 此问题处理方法是将整机的软件升级成设计开发出来的软件；版本 是:LPC20A-MXX-V2.01-WX
2、LT42876FHD配LG屏冷开机黑屏: LS20A机芯配LG屏技改：板号是 JUC7.820.00010949请在J909插座的1脚 上接个100欧的电阻，接到背面R235连接U39（89）脚的一端。将R235断 开，软件升级到新版本。如果板号是JUJ7.820.00010949 V2就直接将C16 该成100欧电阻，升级新版软件！ [Page]
3、HDMI接口显示1080P信号过扫描或扫描不足： 此问题处理方法是将整机的软件升级成设计开发出来的软件；版本 是:LPC20A-MXX-V2.01-WX。此软件是专门针对HDMI状态开放的枕校数 据，仅在HDMI源下使用。

常见故障的处理
1、在工厂模式“M”模式下无法退出： 是因总线故障引起：不较易出现问题的是用户存储器和遥控接收板上的光电 感应器等部份易出现问题。
2、不开机： 程序存储器、DDR、DDR处过孔比较易出问题。
3、背灯亮无图： 上屏供电电路（U43：AP3003S-12）比较易损坏。

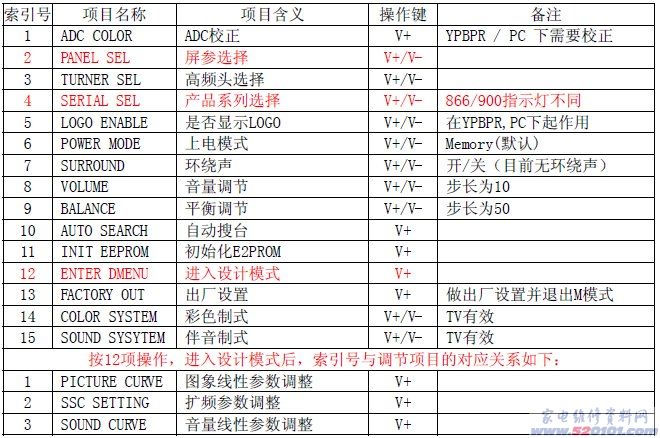

总线状态所需注意的关键调试项

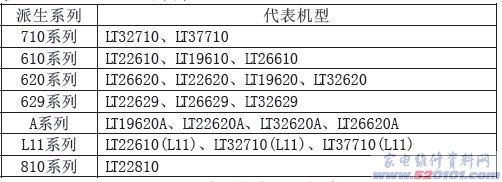

8、LS23机芯（ MST721DU方案）

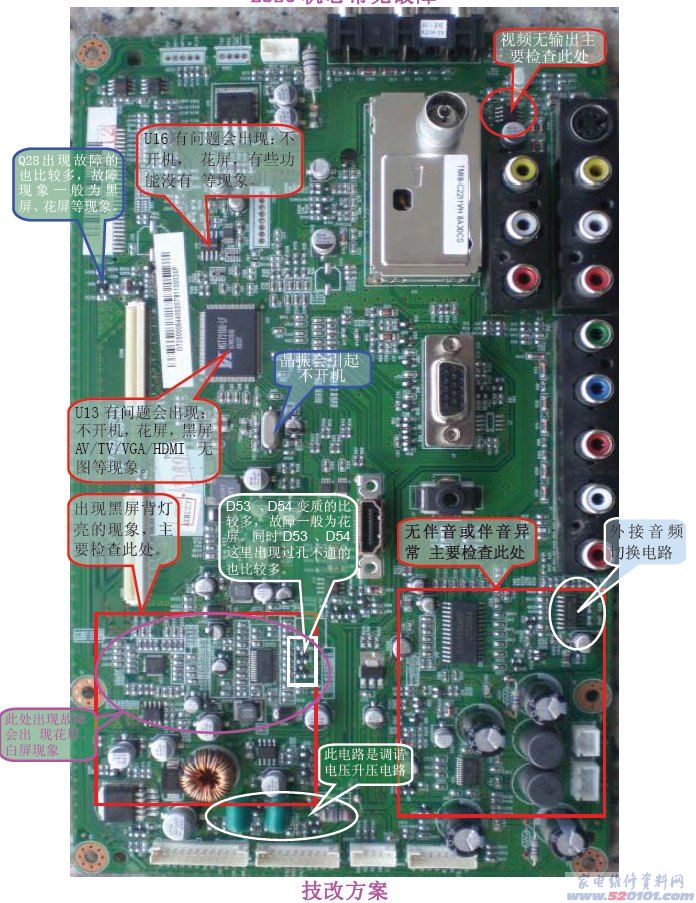

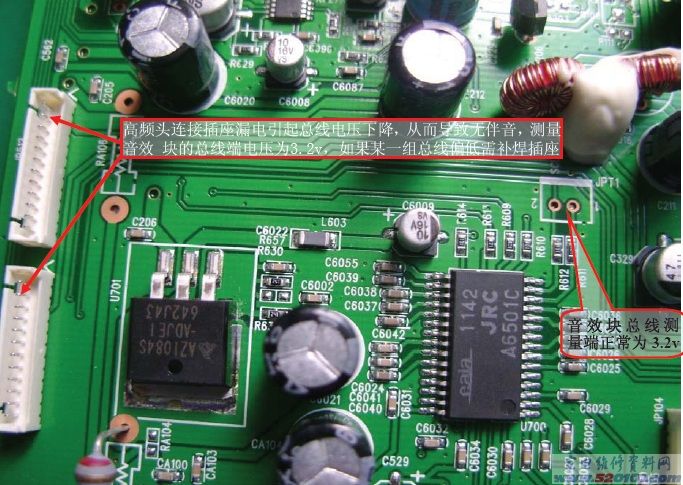

LS23机芯常见故障 如图：

1、LS23机芯解决噪音和信号非标升级软件
（本站 www.520101.com提示：此内容暂无软件提供，内容仅作参考）
附件解压后有两个软件，一个是专门针对奇美32寸屏的，另外一个软件是其他屏所使 用的软件，请注意要分开使用。 升级完成后，将工厂模式中的system选项下的BL VALID设置到1， LS VALID设置到1，HVSYNC PATCH设置到1，第二个CHANNEL BLACK设置到0 D Mode选项下的LS DEMO设置到4
2、610系列出现无音或花屏： 家电下乡机LT26620无音，按静音键有伴音，且音量失控，改一下屏参即可。
3、LT37710电流声大的现象。 接AV信号时电流声比较大,把机器的亮度调高一点时就会小一些，把图像模试调到柔和状态时电流声明显的比调到亮丽状态要大一些，接TV信号蓝屏时也有较小电流声。这是由于本机具有感光功能（屏幕亮度随环境光变化 ），出现该现象时，若用户不接受，可按以下方式临时处理： 在开机状态下，依次进行 静音->菜单->顺序按下“7”“2”“1”“7”四个键，进入工厂菜单-> 用频道加减键进入到“SYSTEM”项中->将LS VALID和BL VALID均选为0. 按菜单键返回工厂主菜单。用频道加减键选择“EXIT”项退出工厂菜单。
4、LT37710在分量以及侧AV状态下，即使没有输入音频信号，喇叭依然有噪声发出更改方法： 将机芯板上位号为L23的磁珠更换成0603封装100欧的电阻（RC-3K101JT$R7GRJ101- TE ）即可
5、LT32710出现无伴音或遥控反应慢的故障：将遥控接收板上的压敏电阻，D6/D8取消

常见故障排除：
1、无伴音或音异：伴音音效处理IC（U19）R2A15908损坏。
2、LT32710花屏: D53、D54变质的比较多，故障一般为花屏。同时D53、D54这里出现过孔不通的也比较多。
3、黑屏和花屏故障： Q28出现故障的比较多，故障现象一般为黑屏、花屏等现象。
4、屏参错误出现开机黑屏的现象： 可以通过软件升级或盲调屏参的方法解决。
5、偶尔出现无彩色的故障：软件版本升级到1.08以上，可以解决。

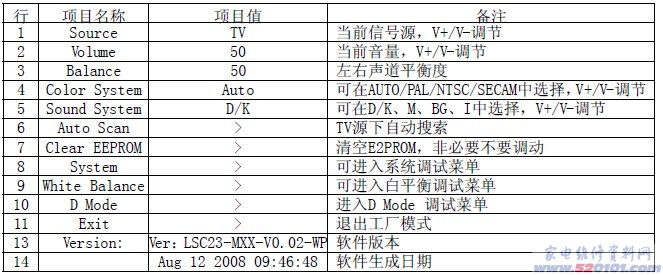

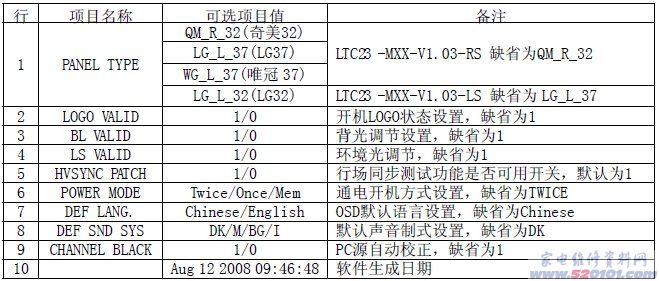

总线状态注意事项



System 菜单第1项的屏参，若非必须请不要调整，由于软件支持LVDS和 RSDS两中格式输出，调整屏参可能导致屏点不亮。
