长虹液晶电视二合一电源组件的识别和判断方法（图）-长虹彩电维修-家电维修技术网

摘要：

第一节二合一电源识别 1 FSP； 2 力铭； 3 ISP FSP系列电源板力铭系列电源板 ISP系列电源板第二节二合一电源逻辑关系力铭方案力铭接口关系 FSP055-2PI03、FSP038-2L01、FS

第一节二合一电源识别
1 FSP； 2 力铭； 3 ISP

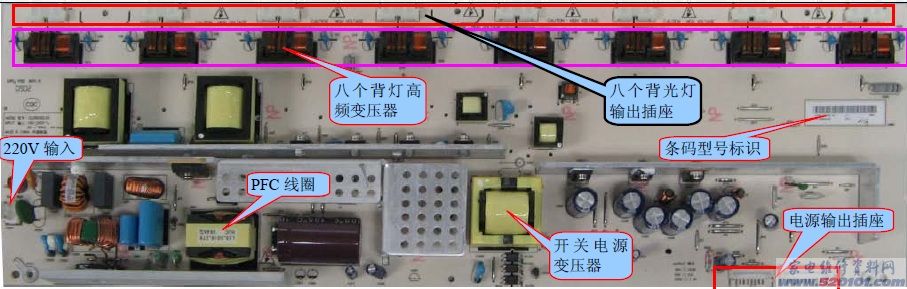

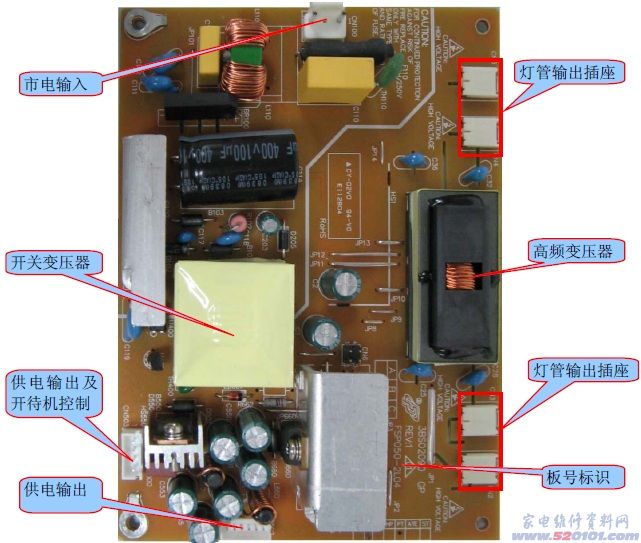

FSP系列电源板

力铭系列电源板

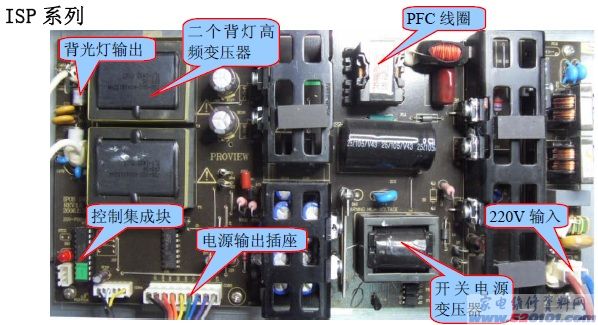

ISP系列电源板

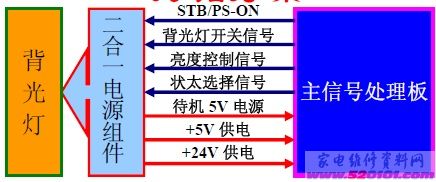

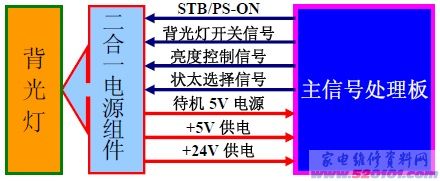

第二节二合一电源逻辑关系
力铭方案

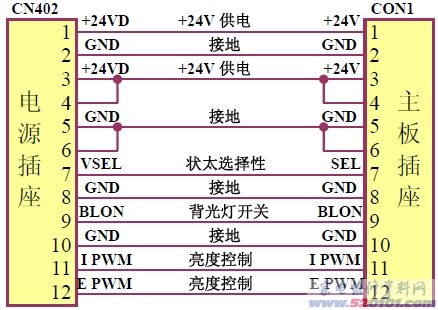

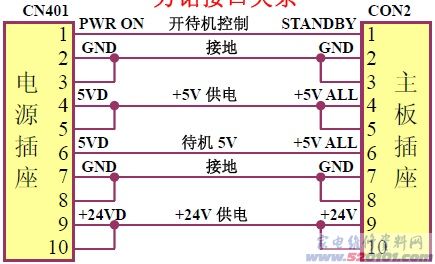

力铭接口关系

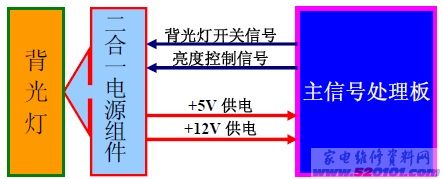

FSP055-2PI03、FSP038-2L01、FSP050-2L04电源逻辑关系

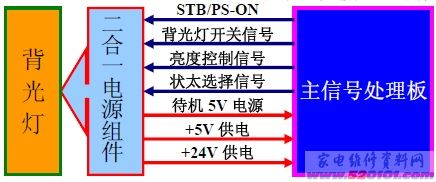

FSP107-2PS01、FSP304-3PI01电源与主板接口逻辑关系

IPOS方案

第三节 2故障判断及去保护方法
FSP、力铭、 ISP
SP方案 FSP050-2L04 或FSP038-2L01单独工作
让电源单独工作只需模拟主板发出的开机信号，将如图所示CN503第3或4脚5V短接到CN502第4脚背灯的开待机控制脚便可将背灯打开。这样可以轻松判断主板还是电源板故障。

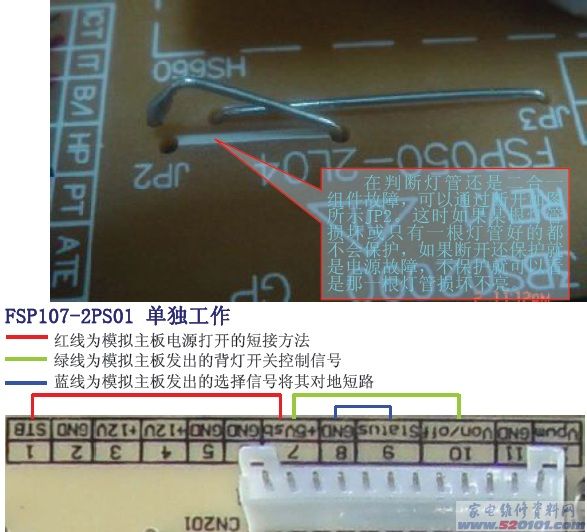

FSP050-2L04去保护方法

如图所示模拟主板发出的信号将的脚进行有顺短接后，背灯被点亮可以方便的判断主板还是电源故障。（注意：若先将10脚与7脚短接背灯闪亮一下就会息灭，所以需有序短接）

图所示模拟主板发出的信号将的脚依次短接后，背灯被点亮可以方便的判断主板还是电源故障。

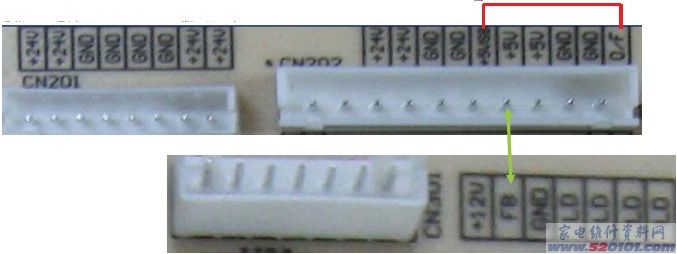

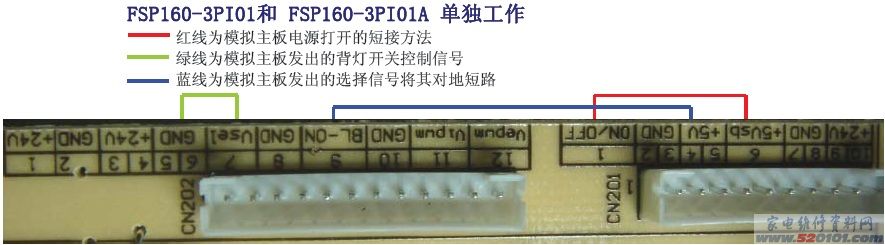

FSP304-3PI01 单独工作
如图所示将CN202第1脚开待机控制接一高电平，与第6脚+5Vsb短接后，电源5V、12V、24V输出正常。

如图所示将CN301第2脚背灯开关控制脚接一高电平5V，背灯被点亮

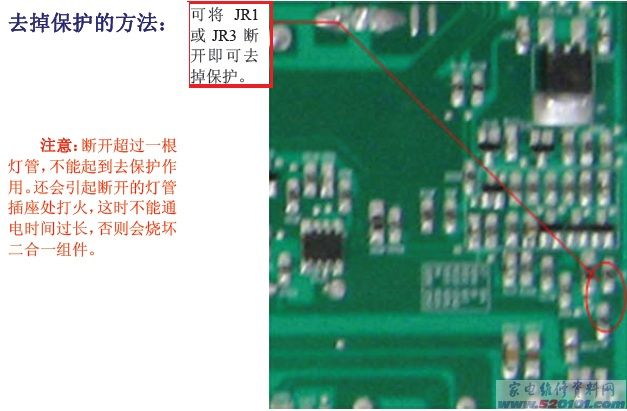

FSP055-2PI03 去保护

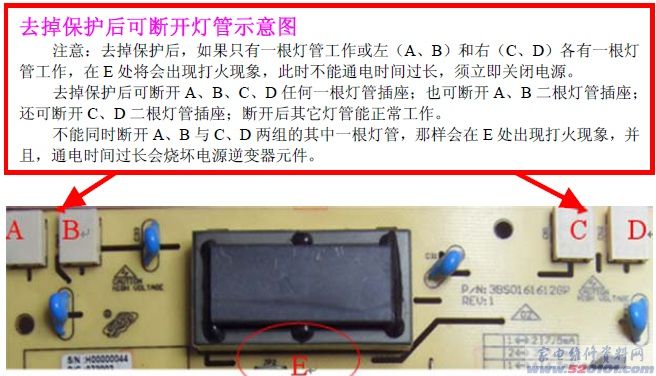

FSP055-2PI03 去保护注意事项

第三节力铭二合一电源

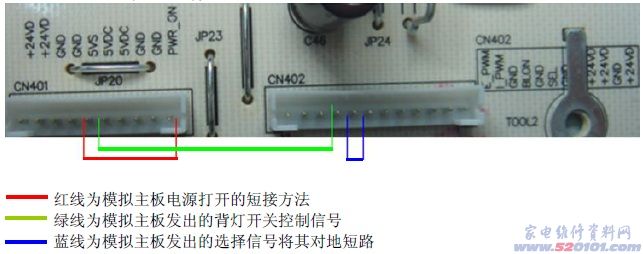

VLC82001.50单独工作

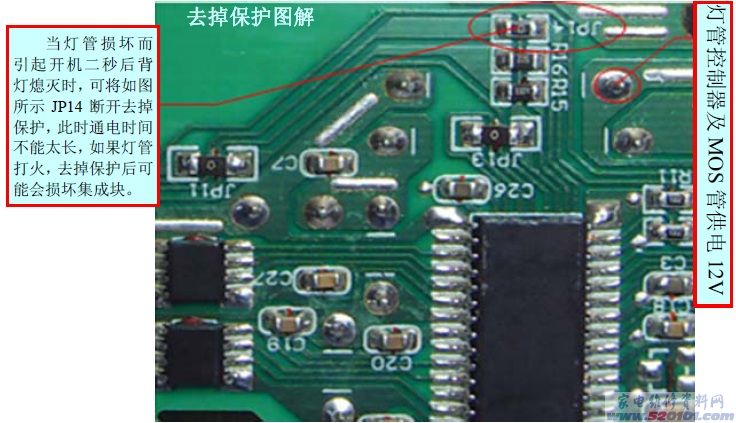

VLC82001.50去保护方法

VLC82002.50 单独工作

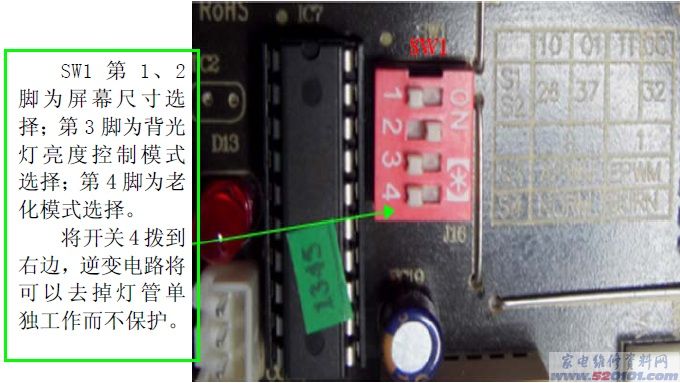

IPOS250 去保护方法
