故障现象：开机正常，但有时十几分钟后会自动关机，并且关机后重新开机，有时则不能二次开机，此时可听到继电器的吸合声，有时正常收看一天也无问题。 分析与检修：此类情况多是电源电路及保护电路有问题所致，因故障时有时无不定时

   故障现象：开机正常，但有时十几分钟后会自动关机，并且关机后重新开机，有时则不能二次开机，此时可听到继电器的吸合声，有时正常收看一天也无问题。

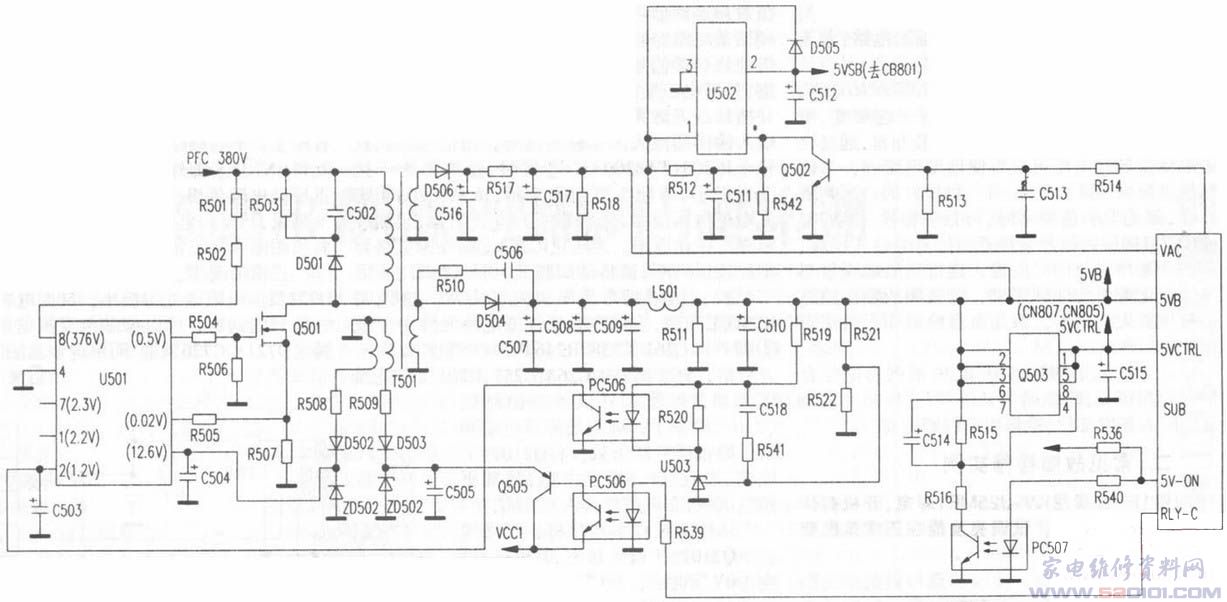

    分析与检修：此类情况多是电源电路及保护电路有问题所致，因故障时有时无不定时地出现，故先拆开机器等待，出故障时发现继电器T802跳开，测量BD101输出的直流电压为300V左右，正常电压应为219V左右，该现象说明PFC电路未工作，要使PFC工作正常，5VB电源应先工作正常。5VB形成电路初级由Q501和U501及外围元件组成的有关电路见附图所示。当PFC380V电压通过T501的初级绕组加到Q501的漏极和经启动电阻R501、R502加至U501的⑧脚后，U501开始工作，从⑤脚输出激励脉冲经R501、R506限流后送往Q501栅极。Q501工作后T501的次级产生的感应脉冲电压经R508、D502、C504、D501整流、滤波后，送往U501⑥脚作为U501的工作电压，U501③脚为过流检测信号输入脚。T501次级绕组输出的脉冲信号还经D506、C516整流、滤波后得到8．4V电压，经R517、R518、C517分压后变成一个约4V的电压直接送到SCB模块的VAC脚，作为交流检测信号输入的上拉电压。T501次级的另一绕组输出的脉冲信号电压，经D504、C507、C508、C509、L501、C510整流、滤波后形成5VB电压，该电压经R521、R522取样后送往精密误差放大元件V503(KIA431)的检测脚，通过PC501隔离后输出随5VB电压变化的信号送N501的②脚，实现5VB电压的稳压，稳压后的5VB被送5VB模块作为其正常工作电压，另外，受控5VB电压由V502及外围元件组成，①脚为5V输入，②脚为输出，③脚接地，④脚为控制端。5VCTRL电压是由U503取自5VB电压形成的，SUB电压从U503的②、③、⑥、⑦脚输入，由SUB模块的5V—ON脚发出的高电平佶号经R540加到PC50上，通过PC507使U503的④脚电压变低，U503的①、⑤、⑧脚输出受控5VCTRL电压，分为两路：一路直接加到SVB模块来检测5VCTRL电压的工作状态。另一路则送往插座CN807、CN805。电源板CPV发出开机信号从SVB模块的RLY—C脚输出高电平，该电平通过R539、PC506使Q505的基极电压变低，从T501的初级绕组感应出的脉冲电压由R509、D503、C505整流、滤波后得到直流电压，再通过Q505形成后级所需的15V(Vcc1)电压，实现对后级电路的开关控制。经上述电路原理分析后，待故障出现时测量D506及C516正极点无电压输出，故而怀疑是电路中有元件性能不良或虚焊造成的故障。仔细检查U501及外围相关元件，发现R504靠U501⑤脚一端虚焊，重新将其焊接后，故障排除。
