一、整机电路结构
长虹LS07机芯液晶电视主要由开关稳压电路组件、逆变器电路组件、内置DVD组件、遥控接收及本机键控组件、主板组件构成，其整机结构如图1所示。
开关电源组件的作用是将220V交流市电变换为稳定的12V直流电压，向主板组件及逆变器组件提供工作电压。逆变器组件板的作用是将主板送来的12V直流电压变换为交流高压，向液晶屏内部的背光灯管提供工作电压，使背光灯点亮，让用户可以看到液晶显示屏上的图像。遥控接收及指示灯板组件由一个工作指示灯和一个遥控接收头构成，用户通过该组件使用遥控器，可以对液晶电视方便地进行操作以及知道液晶电视所处的工作状态。DVD组件用于读取DVD碟片上的信息，同时对该信息进行音、视频解码，最后该信息将送到主板组件作进一步处理。主板组件是液晶电视中信号处理的核心部分，除了完成TV、AV等各信号的处理之外，还在系统控制电路的作用下承担着将处理后的信号转换为统一的液晶显示屏所能识别的数字信号的任务。
二、故障维修实例
为进一步帮助读者理解长虹LS07机芯液晶电视各具体电路的工作原理，下面以一些具体的故障实例来一一进行分析说明。
例l：一台CHD—TM20lF7液晶电视伴音正常，图像颜色异常。
由于伴音正常，只有图像颜色异常，所以应当判定故障在图像处理部分。图2为本机图像处理部分框图。
图像处理部分全部集中在主板组件上，包含两大部分信号处理：一是以U2为核心的模拟音、视频处理电路，U2为飞利浦公司最新推出的第三代超级单片(UOC)集成电路，该电路除了完成所有电视小信号处理之外，同时还完成系统控制的作用；二是以U3为核心的VGA电路、信号格式变换控制电路，u3是将U2输出的RGB三基色先进行模数转换，最终输出适合液晶屏驱动电路要求的数字基色信号。
如图2所示，高频调谐器A1输出的中频(IF)信号经预中频放大管Q1及相关元器件组成的预中频放大电路放大后，送至T1、T2声表面波滤波器，由T1、T2分别分离出图像中频和伴音中频信号。分离出的图像中频信号从超级芯片U2 24、25脚输入，伴音中频信号则从超级芯片U2 29、30脚输入。
从U2 24、25脚输人的图像中频信号在内部经中频放大、视频检波得到TV视频信号，与55脚输入的AV视频、51脚输入的s端子亮度、58脚输入的DvD亮度信号进行选择后，再送人内部的解码电路，经内部亮度处理及色度解调后，分别从u2 74-76脚输出Y、u、V分量，送至画质改善电路TDA9178，Y、U、v经画质增强处理后再送回u2 70-72脚。
Y、u、V分量在70-72脚内部进行色差矩阵、基色矩阵、基色开关等处理后，从u2 85-87脚分别输出R、G、B三基色模拟信号，分别经Q11、Q12、Q14射随放大，再送入切换开关U20②、⑤、14脚，与u20 ③、⑥、13脚送入的数码像框(DPF)R、G、B信号进行切换选择，选择出其中的一路从u20 ④、⑦、12脚输出到格式变换处理块u3 60、63、65脚。在u3内部，60、63、65脚输入的信号又将与70、72、75脚输入的VGA R、G、B或数字高清(HD)YPbPr分量进行切换选择，切换后经A/D变换及视频格式变换，最终从u3 15-18、23-26、⑤-8、11-14、147-150、153、154、③、④脚输出24位适应液晶屏驱动电路要求的数字基色信号。
从超级芯片u2 67、22脚输出的TV行场同步信号送到开关选择块u10的⑤、12脚，与u10②、⑨脚输入的数码像框(DPF)行场同步信号进行切换选择。选择后的行场同步信号从u10的③、⑧脚或⑥、11脚输出，送入格式变换处理块u3的40、41④脚，在u3内部行场同步信号还将与U3 38、39脚输入的Pc机行场同步信号进行切换，切换后的行场同步信号经像素时钟处理，最后从u3 143、144脚分别输出行场同步信号，从146脚输出液晶屏使能信号，从145脚输出像素时钟信号，控制液晶屏正确显示图像。
检修时，分别输入AV、SVHS、YPbPr、Pc信号，发现AV、SVHS状态时图像均异常，YPbPr、PC状态时，图像彩色正常，由此表明故障极有可能在图像处理前级。可能出现故障的部位有u2、u3、u2 85～87脚外接电路。测u2 85～87脚外接电路Q11、Q12、Q14各引脚电压均正常，断开u3，将u3 6-19、⑧～17、9-17脚进行短接。
短接后通电，Tv、AV、SVHS彩色均恢复正常，表明故障在U7或外接电路。测U7 20脚供电7．8V，正常，15脚去耦端电压为4．8V，正常。由于只出现色异，所以不考虑11、14脚总线问题，怀疑U7损坏，试用一只TDA9178代换，通电故障排除，相关电路如图3所示。
例2：一台CHD-TM201F7P液晶电视。无图无声。
开机屏幕出现蓝背景，从超级芯片U2 55脚输入AV视频信号，机器出现图像。开机，将机器置于全自动搜索状态，搜索过程中无图像出现，表明故障在TV图像处理部分。从图2中可以看出，TV图像处理部分由高频调谐器A1、预中频放大管Q1、声表面波滤波器T1、u2 24、25脚内部电路构成。
断开本机高频调谐器A1的IF端子，将另一台正常彩电高频调谐器输出的中频信号接到本机高频调谐器A1的IF输出端外接C204左端，同时打开两台电视机，另一台彩电及本机均出现了图像，由此说明本机故障原因为高频调谐器A1未输出中频信号。

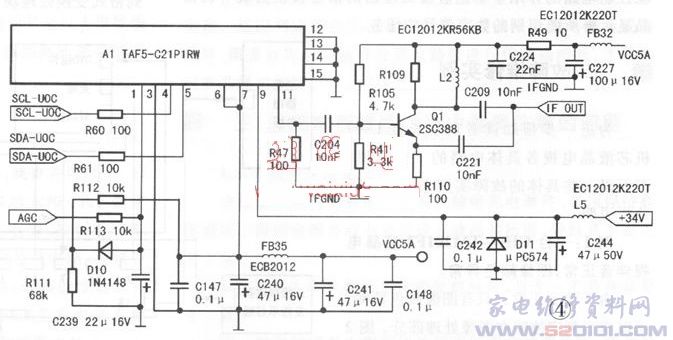

图4为本机高频处理电路。从图中可以看出，本机高频调谐器A1内部的所有工作状态受其④、⑤脚I2C总线控制。测A1⑥、7脚5V供电，正常；⑨脚为32V，正常；④、⑤脚I2c总线电压分别为正常值3．3V、3．1V；最后测①脚AGC电压控制端，发现电压为0．2V。按推理，当A1的IF端子无信号输出时，其①脚AGc端子电压应为静态值4．2V左右，查①脚外接电路，发现滤波电容c239击穿短路。更换C239，恢复断开电路，试机故障排除。
点评：在检修TV无图像故障时，高频调谐器AGC端子是关键测试点，是判定故障范围的有力证据。高频调谐器AGC端子外接滤波电容出现故障，视具体情况，可能造成无图、图扭、不同步等故障。
