接修一台长虹彩电图像正常，只是没有伴音，伴音块用的是TDA1517T，检查喇叭正常，外围元件也没发现问题。用耳机兼听76931的6脚有声音。该伴音块外围电路很简单，几乎没几个元件，应该是坏了，这种伴音块不太常用，没备件陷入困境。其他伴音块多得是（2003，5265，1013等），无奈外围元件多，该机板位置紧密根本没地方增加其他元件，最后选择LA4225A伴音块代换，这种伴音块外围更简单1脚接信号，2.3脚接地，4脚通过电容接喇叭，5脚接电源10V-17V。不需增加元件，简单易行，效果不错。
如果是用的TDA1517P可对应安装两块LA4225A，
大家要切记：加装一块散热片并一定要可靠接地才能正常工作，注意接地点，否则会干扰图像。
TDA1517T应用电路图

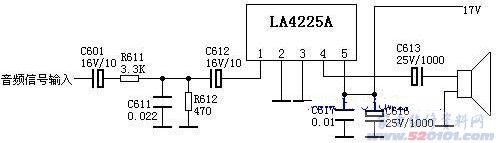

LA4225A应用电路图
