本章主要介绍长虹液晶电视的图象信号的接收及处理、声音信号的接收及处理和整机系统控制过程、整机供电系统。一、图像信号流程：
AV/S 和经过主调谐器解调后的IF 信号通过TV 板转接送入至视频解码芯片UOCⅢ进行解码后，输出的模拟视频信号送入模数转换器TDA8759HV/8/C1 作A/D 变换，其输出的数字R、G、B 信号经过GM1601/GM1501 进行格式变换，将不同的输入格式变成统一的上屏信号格式。
经过子调谐器解调后的信号则直接送入子画面视频解码器SAA7115HL/V1 进行视频解码和A/D 变换，之后再送至GM1601/GM1501 进行格式变换，输出的上屏信号用于子画面的显示。
PC 和HDTV(YPBPR) 及DVI 信号经过二选一后直接送入GM1601/GM1501 进行处理形成统一的上屏信号。二、伴音流程：
TV 伴音：射频信号经主调谐器解调后输出SIF （伴音中频）信号，SIF 输入到UOCⅢ中进行解调和音效处理，输出的音频信号到D 类功放TPA3002D2PHPR 中进行功率放大，最后送入扬声器。
AV 伴音：经过AV 输入的音频信号直接经UOCⅢ处理和TPA3002D2PHPR 放大后推动扬声器。
PC 、DVI 、YPBPR 的伴音经过MC74LVX4052DR2 选通后经UOC Ⅲ处理和TPA3002D2PHPR 放大后推动扬声器。三、整机供电系统：
从电源板共有4 路电压输出，+24V，+12V，+5V 和+5VS 。其中+24V 供LCD 屏的逆变器使用，+12V 供功放使用，+5V 通过DO( 如LM1117 、LM1084 等)变成3.3V、2.5V 和1.8V，供IC 使用，在待机状态下会被关断，而+5VS 则供MCU 、红外接收器、EEPROM 等供电
5V 将分成两路，一路给其它IC 和器件等供电，这路5V 电压在待机时将被关断（5VB），在待机时不会被切断。另一路5V 专给MCU 、红外接收器、EEPROM 等供电，在待机时不会被切断。

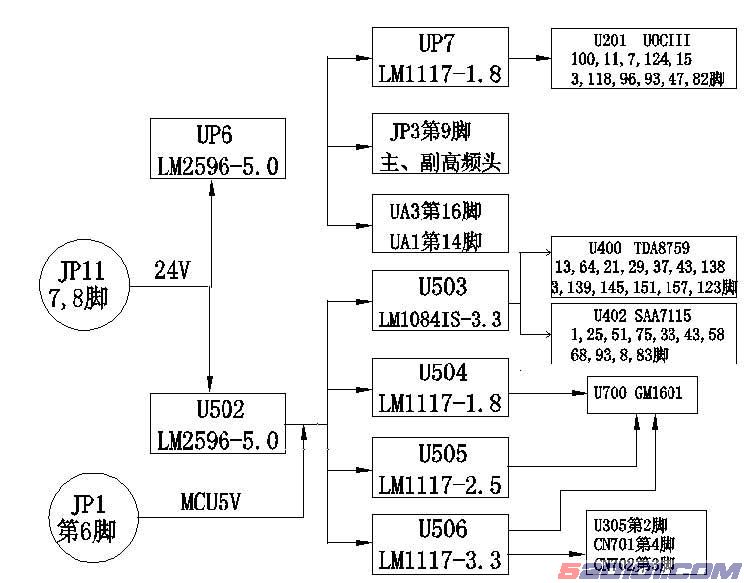

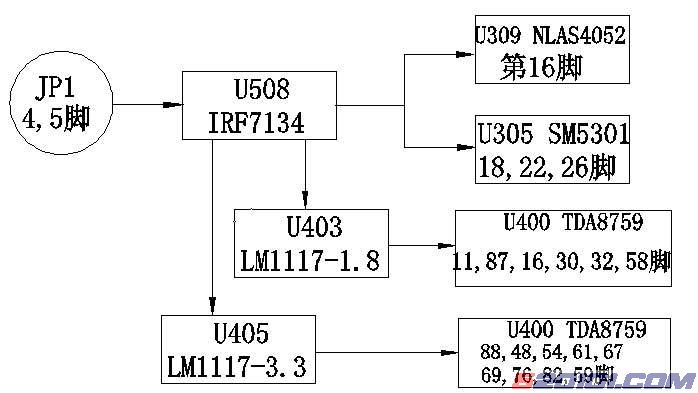

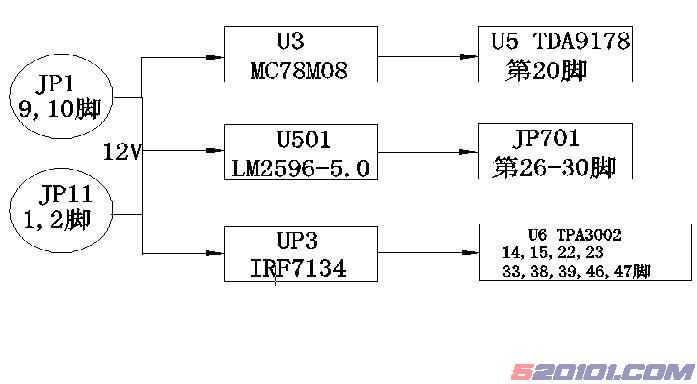

1、整机电源组成与分布：（见下页）
3、主板上各稳压管管脚电平一览表
位号 型号 PIN1(V) PIN2(V) PIN3(V) PIN4(V) PIN5(V)
UP7 LM1117-1.8V 0 1.8 5 1.8
UP1 LM1117-3.3V 0 3.3 5 3.3
UP6 LM2596-5.0 24 5 0 5 0
U405 LM1117-3.3 0 3.3 5 3.3
U3 78M08 12 0 8
U403 LM1117-1.8V 0 1.8 5 1.8
U503 LM1806-3.3 0 3.3 5 3.3
U505 LM1117-2.5 0 2.5 5 2.5
U506 LM1117-3.3 0 3.3 5 3.3
U501 LM2596-5.0 12 5 0 5
U502 LM2596-5.0 24 5 0 5 0
U504 LM1117-1.8V 0 1.8 5 1.8

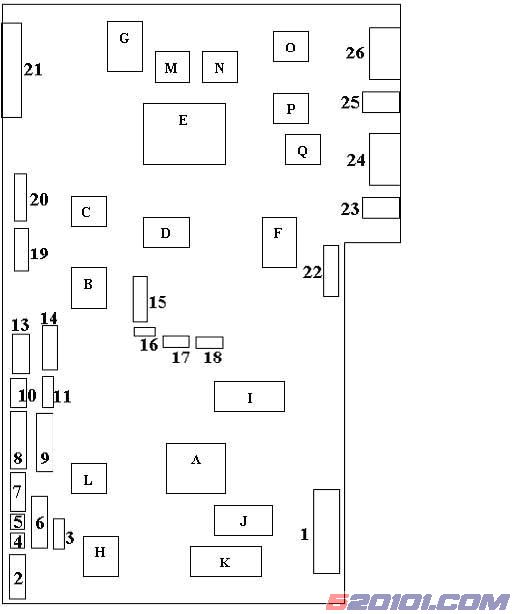

四、主板上各主要元器件及插座位置及定义：
插座定义
序号 |
位号 |
连接对象 |
功能描述 |
| 1 |
J P 5 |
接TV 板 |
|
| 2 |
J P 2 |
接侧置AV 端 |
|
| 3 |
J P 6 |
接D V D AV 输出 |
|
?
4 |
JP7 |
接扬声器 |
|
| 5 |
JP8 |
接扬声器 |
|
| 6 |
JP4 |
接DVD 解码板 |
|
| 7 |
JP3 |
接外部AV 输入 |
|
| 8 |
JP9 |
上屏（屏上逆变器输入） |
|
| 9 |
JP10 |
上屏（屏上逆变器输入） |
|
| 10 |
JP12 |
接电源板 |
GND，GND，GND，+12V，+12V，+12V |
| 11 |
J171 |
待用 |
|
| 13 |
JP11 |
接电源板 |
+12V，+12V，GND，GND，GND，GND，24V，24V |
| 14 |
JP1 |
接电源板 |
SB，GND，GND，5V，5V，5V，GND，GND，12V，12V |
| 15 |
J700 |
待用 |
|
| 16 |
CN702 |
待用 |
|
| 17 |
CN700 |
接遥控板 |
|
| 18 |
CN701 |
接K 板 |
|
| 19 |
CN304 |
待用 |
|
| 20 |
CN303 |
待用 |
|
| 21 |
JP701 |
接显示屏 |
|
| 22 |
CN306 |
待用 |
|
| 23 |
AVP303 |
DVI 音频输入 |
|
| 24 |
CN300 |
DVI 端子 |
|
| 25 |
AVP300 |
VGA 音频输入 |
|
| 26 |
CN301 |
VGA 端子 |
|
主要元器件说明
序号 |
位号 |
元器件 |
功能描述 |
| A |
U201 |
TDA15063H-N1B06557 |
音视频解码器 |
| B |
U400 |
TDA8759HV/8/C1 |
视频信号模数转换器 |
| C |
U402 |
SAA7115HL/V1 |
子通道视频解码器 |
| D |
U600 |
MT46V2M32LG-4 |
帧缓存器 |
| E |
U700 |
GM1601/GM1501-BD |
视频处理器 |
| F |
U305 |
SM5302AS-G-ET |
高清信号滤波器 |
| G |
U801 |
AM29LV800DT-70EC |
Flash，整机控制程序放置于其中 |
| H |
U6 |
TPA3002D2PHPR |
音频功率放大器 |
| I |
U5 |
TDA9178T/N1 |
视频信号画质改善 |
| J |
K202 |
K9352N |
声表面滤波器 |
| K |
K201 |
K7262N |
声表面滤波器 |
| L |
UA3 |
FSAV330QSCX |
选择切换开关 |
| M |
U701 |
24LC32A T/SN |
缓冲器 |
| N |
U307 |
FSAV330QSCX |
选择切换开关 |
| O |
U306 |
FSAV330QSCX |
选择切换开关 |
| P |
U302 |
24LC21A T/SN |
EEPROM |
| Q |
U303 |
24LC21A T/SN |
EEPROM |
