1、 射频输入全彩条信号， 主高频头U602第20脚处全电视信号波形：
JP503第3脚，SAA7117AH第31脚处的波形也是如此：

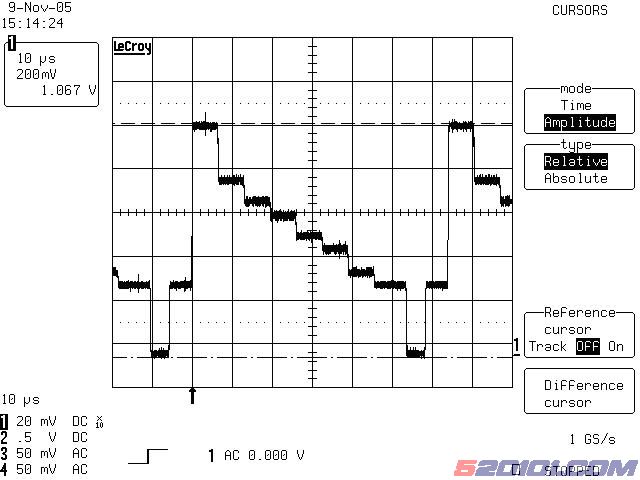

2、 S端子输入全彩条信号，U401第29脚（S-VIDEO--Y部分）波形如下：

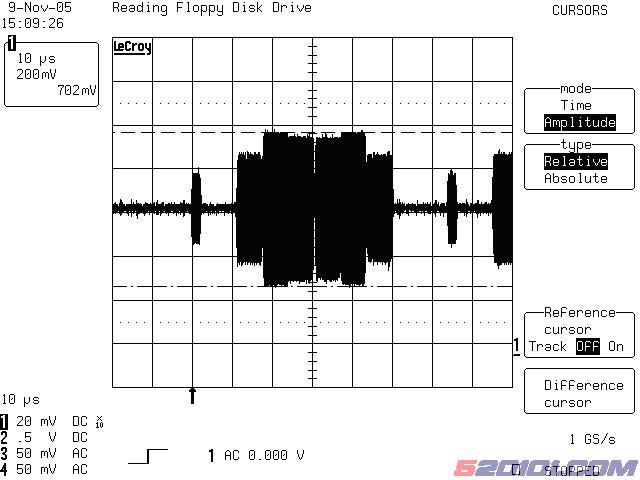

U401第21脚（S-VIDEO--C部分）波形如下：

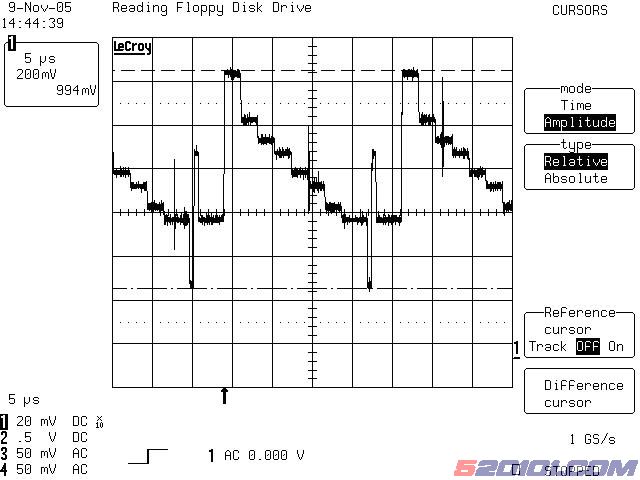

3、 HDTV（YpbPr）端子输入全彩条信号，U105第23脚（YPbPr---Y部分）波形如下：

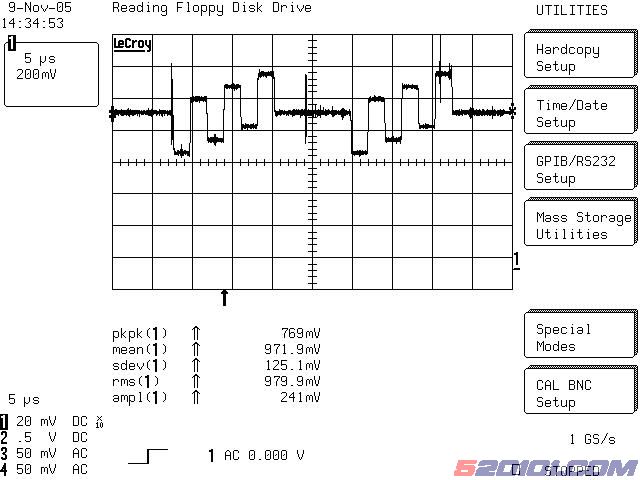

U105第20脚（YPbPr---Pb部分）波形如下：

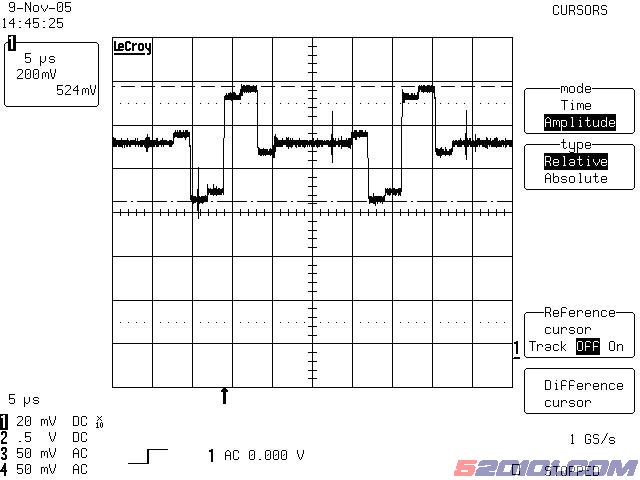

U105第25脚（YPbPr---Pr部分）波形如下:

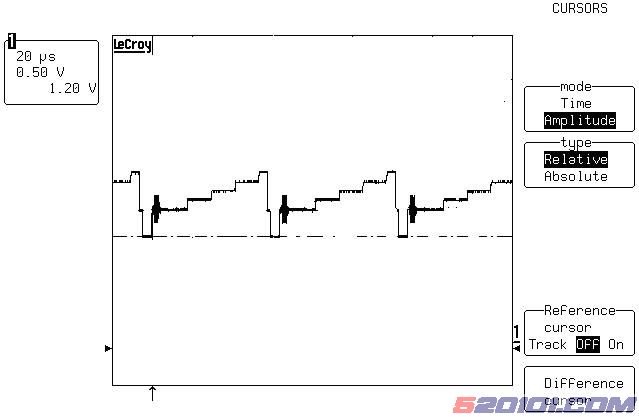

4、 射频输入灰阶信号，主高频头U602第20脚处全电视信号波形：
JP503第3脚，SAA7117AH第31脚处的波形也是如此：

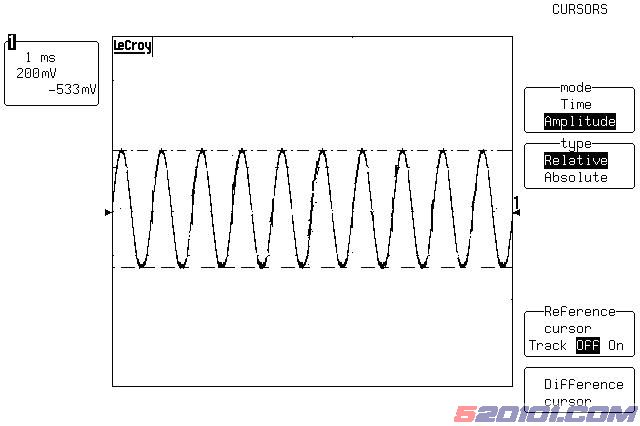

5、 频率为1KHz的伴音信号输入，U700第9，22脚处波形，U703第10、27脚波形也是如此：

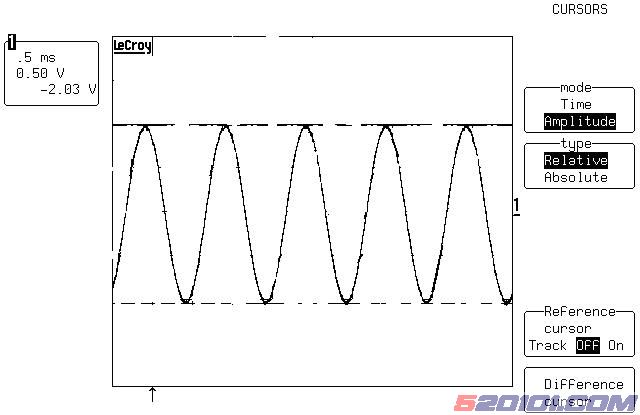

6、 频率为1KHz的伴音信号输入，U703第1、2、35、36、41、42、43和44脚处波形：
