一、 F系列液晶电视的技术规格：
采用LS07机芯的F系列液晶电视目前主要有以下五种型号的产品：
1． CHD-TM150F7:
最大显示格式为1024×768（XGA），音频输出功率2×2.0W，液晶电视输入电压：DC 12V，电源适配器输入电压：AC 110～240V, 50/60Hz，专用电源适配器型号：CHA-1204。
2． CHD-TD170F7:
最大显示格式为1280×768（WXGA），音频输出功率2×2.0W，内置电源模块的AC输入电压：AC 110～240V, 50/60Hz，整机设置交流电源开关，内置DVD模块。
3． CHD-W170F7:
最大显示格式为1280×768（WXGA），音频输出功率2×2.0W，内置电源模块的AC输入电压：AC 110～240V, 50/60Hz，整机设置交流电源开关。
4． CHD-TD201F7:
最大显示格式为640×480（VGA），音频输出功率2×2.0W，内置电源模块的AC输入电压：AC 110～240V, 50/60Hz，整机设置交流电源开关，内置DVD模块。
5． CHD-TM201F7:
最大显示格式为640×480（VGA），音频输出功率2×2.0W，内置电源模块的AC输入电压：AC 110～240V, 50/60Hz，整机设置交流电源开关。
二、 主要特点：
射频输入，具有CATV功能
可接受470MHZ的有线电视全增补频道节目，236套电视节目的存储容量(节目号显示0～235)；
AV音、视频输入
可接受PAL，NTSC和SECAM制式的视频信号，很方便的欣赏录像机、摄像机、各种影碟机的节目，使您进入完美的视听境界。
Y/C分量视频输入
即S-VIDEO输入，可以方便的接驳DVD等输出的高清晰度的Y/C分离视频信号。
YPbPr输入
可以方便的接驳DVD等输出的高清晰度的YPbPr视频信号。支持模式：480I、480P、576I、576P、720P（50/60hz）、1080I（50/60hz） 1080p(50/60hz)；
VGA输入
可方便的与电脑主机相连，作为计算机的显示终端设备。利用本机配备的音频转接线与电脑主机的声卡相连，即可聆听电脑主机的音频信息。
节目锁及童锁功能
节目锁功能可进行节目锁定及密码输入及修改，童锁功能可以进行按键锁定。
定时功能
可设置液晶电视定时开关机；TV状态下无信号15分钟自动关机；PC状态下无信号自动进入节能模式，有信号可唤醒；
蓝背景静噪
在TV、AV、S-VIDEO和YPbPr状态下，无信号时屏幕呈现柔和的蓝背景。
中/英文菜单
采用简易方便的图形化菜单设计，使菜单操作更方便，更直观。
省电功能（电源管理模式）
当本机用于PC的显示终端，且用户使用的PC信号无输出时，约30秒后本机将自动关机，进入省电待机状态，按下遥控器上Power/P+/P-/数字键 或PC再次出现信号后，本机将自动打开。
即插即用
本机作为电脑终端显示设备，无须配备安装软件，做到真正的即插即用。
自动校正
独具自动校正功能，使液晶电视达到最佳状态。
无闪烁、无辐射、绿色环保
液晶电视不仅能体现高品质画面，更能避免辐射，保护视力，充分照顾你的健康。
先进的电源管理模式，本机可实现待机或记忆开机管理。
图象缩放功能
支持以下缩放模式：全屏模式、4：3模式（16：9的屏）、16：9（4：3的屏）、电影模式、字幕电影模式。
重量轻、体积小、功耗低
先进的图像增强功能
动态肤色校正：改善画面中失真的肤色，使其接近真正的肤色。[Page]
黑色电平延伸：对画面中大面积黑色部分加重，提高暗背景图像下的对比度。
彩色边沿校正：增加彩色信号边缘的陡度，使彩色过渡沿轮廓更加清晰。
亮度边沿校正：增加亮度信号边缘的陡度，使图像边沿更加清晰。
五度智能“黄金比”
从亮度、对比度、色度、清晰度、音域广度的多种组合中智能计算出黄金音视频组合效果。
超精细内丽显示屏
动态梳状滤波器
耳机输出功能
内置DVD功能模块（仅限CHD-TD201F7/CHD-TD170F7）
全面兼容DVD、超级VCD、VCD、CD、MP3等。
兼容PAL/NTSC制碟片
高品质数码音频，数字音频同轴输出将带给您更逼真的音响层次、更高的音质、更具震撼力的电影环绕效果。
可根据所选择的播放等级（最大8级）自动去掉不宜出现的情节（仅限于录制有播放级别控制信息的DVD碟片）
多达32种字幕语言供您选择
多达8种伴音语言供您选择。（注：字幕语言、伴音语言的多少决定于碟片的录制）
三、 整机电路组成：

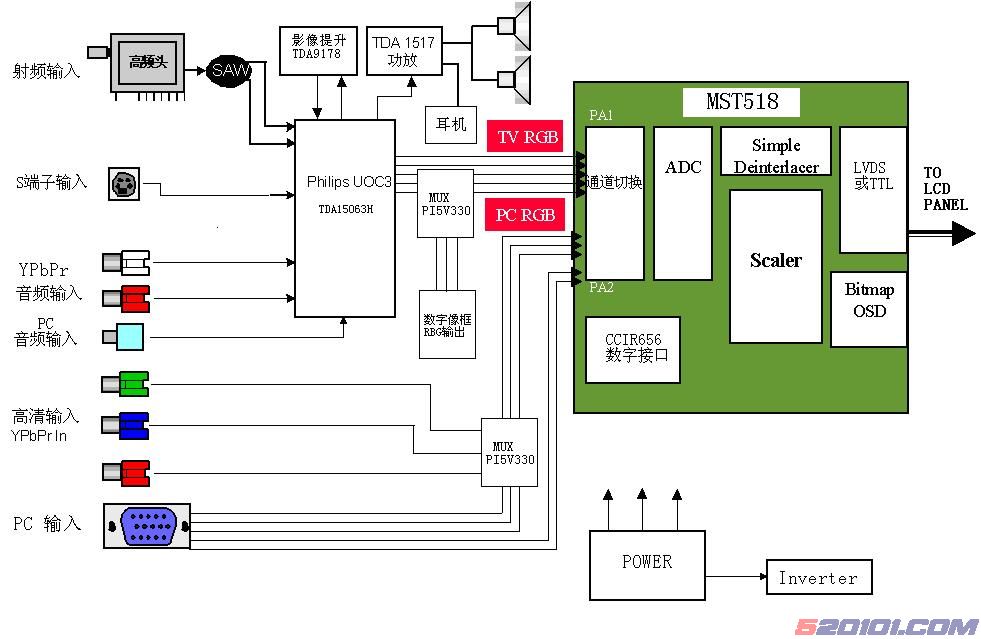

长虹LS07机芯液晶电视主要由稳压电路、逆变器电路、射频电路、视频加强电路、视频处理电路、功率放大电路、VGA电路、系统控制电路及键控电路组成，整机电路组成框图如下所示：
四、 印制板组件介绍
印制板组成较LP03机芯要简单许多，所有信号处理全在主板上面。
1． 主板组件
主板组件是液晶电视中信号处理的核心部分，在系统控制电路的作用下承担着将外接输入信号转换为统一的液晶显示屏所能识别的数字信号的任务。主板组件包含两大部分信号处理模块：以Philips UOC3为主的模拟音、视频电路，以MST518为主的VGA电路、信号格式变换系统控制电路。前一功能模块分别将高频头输出的图像中频和声音中频转换成RGB三基色模拟信号和音频信号，这部分叫作音、视信号模拟解码过程。MST518接收UOC输出的RGB三基色先进行模数转换，最终输出适合液晶屏驱动电路要求的数字基色信号。UOC内置8051处理器还负责协调系统各部分的工作，并对用户通过控制面板（按键板组件）进行的操作作出响应。
2． 按键板组件
按键板组件有七个功能按键。用户通过该组件可以对液晶电视方便地进行操作。
3． 遥控接收板组件
遥控接收板组件由一个工作指示灯和一个遥控接收头构成。用户通过该组件使用遥控器可以对液晶电视方便地进行操作以及知道液晶电视所处的工作状态。
4． 耳机输出板组件
耳机输出板组件由一个耳机插座构成，方便用户接听耳机。
5． 逆变器板组件（包括逆变器电路）
逆变器板组件的作用是为液晶屏内部的灯管供电，点亮液晶屏模块的背灯单元，使用户可以看到液晶显示屏上的图像。
