长虹N2918彩电水平亮线通病的分析

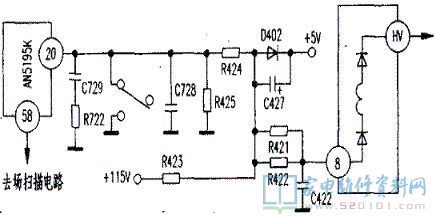

该机为长虹CN-5机心，使用 AN5195K作小信号处理，TDA6103Q作视频放大输出电路。RXl9阻值变大出现水平一条亮线，笔者认为关键点在于AN5195K20脚具有多重功能，即自动束流限制(ABL)检测输入端，和由外接R421~R425、 D402、C427、C728、C729、R722构成的自动对比度控制电路(ACL如附图)，并且兼有维修开关功能。

当AN5195K20脚电压降低时对比度减小，当低至0．7V时整机进入维修状态，对比度置于最小，AN5195K58脚输出高电平(4．2V)使场扫描电路停止工作，呈水平一条亮线(拨动外接维修开关将20脚接地亦可，以便在维修时对白平衡等进行调整)。正是由于AN5195K20脚的多重功能．在RXl9阻值变大时就会出现水平一条亮线故障。当RXl9阻值变大时，TDA6103Q(5脚电压下降．由于偏置电压下降，使其⑦、⑧、⑨脚R、G、B三阴极电压下跌，光栅偏亮，束流上升，致使AN5 195K20脚电压降低，当低于0．7V时，内部维修开关动作，场停振而呈水平一条亮线；当降低亮度时，三阴极电压上升，束流下降。使AN5195K20脚电压又回升至0．7V以上，内部维修开关断开，场扫描开始工作。
