该机视频／扫描／解码小信号处理块是TDA8362，25脚是对比度／ABL控制端。由图l可知，当束电流过大时，通过ABL电路使25脚电他大幅下降，导致R、G、B基色信号放大器增益大幅下降。由于25脚不是保护信号检测端，故不会使机器自动关机。TDA836239脚是一个双功能脚(AFC2环路低通滤波／ X射线过量保护输入)，当该脚电压高于6V时，IC内的X射线过量保护电路动作，使37脚无行激励脉冲输出。而长虹C2591彩电中TDA836239脚供电，是由二端稳压器N402(AN7808)将行输出变压器输出脉冲整流成的12V电压稳压成8V，再经 RPl39分压、R139降压后提供。故39脚这一X射线保护功能实际并未开发。因而视放管饱和导通不会引起39脚电压过高而导致X射线过量保护电路动作。只有当机器负载严重短路或开关电源输出过压时，才会引起开关电源的保护电路动作，使整机处于三无状态。

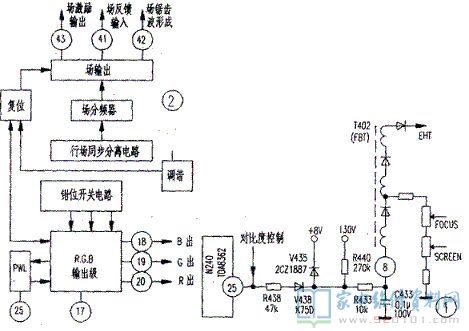

那么为什么束电流过大，会引起场输出关闭呢?由 TDA8362内部电路可知(见图2)，TDA836225脚内接有白电平峰值限幅器(PWL)，当25脚电平下降过多时，尽管对比度控制到最小，ABL电路已起控，但显像管束电流仍较大(比如因显像管加速极电压过高，熊、王同志所修的这台机器就属这种情况)，于是PWL电路就会持续输出负脉冲至R、G、B增益控制电路，经电平变换后再加至复位电路(实际是一个开关电路)。复位电路关闭场频输出信号，于是就出现一条水平亮线，当将加速极电压调低时，柬电流减小，25脚电位会上升，高于动作阀值时，PWL电路就停止输出负脉冲，于是上述保护作用取消，场电路恢复工作。
维修实践表明，R1519阻值增大或开路时会有以下三种故障表现：(1)当加速极电压不是太高，R1519阻值增大不是太多时，会出现黑屏。视放管未饱和导通。(2)当加速极电压基本正常。R1519阻值增大较多时，会出现满屏有回扫线光栅。视放管已饱和导通。(3)当加速极电压过高， R1519阻值增大很多甚至开路时，则会出现一条水平亮线故障。此时视放管已深度饱和导通。
