一台飞利浦42英寸液晶电视出现三无，指示灯不亮，不通电故障。拆机后检查电源板发现保险管F101已经熔断， PFC电路上的功率管也击穿，于是取下电源板拿回店里检修，电源高压一体板型号为PCB P/N: 2300KPG109A-F 42 CL NB。
虽然电源板已经彻底修好，但是心存疑惑，求解答:摘板维修时，在没有模拟开机启动电源时，电源板就只有STBY3.3V待机电路的开关变压器在工作， PFC功率因数校正电路是不会工作的，PSON没有开机信号时，在PFC电路中的管理芯片是不会工作的，没有激励脉冲电压驱动PFC功率管，功率管处于截止状态，那为什么通电就烧PFC功率管? L602储能线圈因何在待机状态下，EY38/EY39引脚上绕组会打火呢?

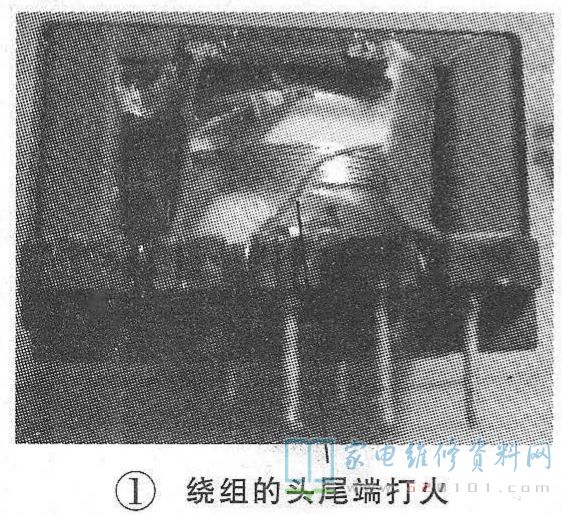

仔细排查电源板上PFC部分的元件，除了Q601、Q602( F11NM60N )外，没有发现其他元件有问题，F101保险管不安装并换上新的MOS管后试机，在原保险管引脚两端的印制板上焊接一只220V/60W灯泡，通电后灯泡很亮，难道待机的副开关电路有故障?正准备测量电源板上电压时，闻到有煳味并有冒烟现象。断电检查发现PFC电路的储能线圈L602 (0299AF SC-0905S12C )还有余烟从EY38端的引脚处冒出，测量新换的PFC MOS管12N60已经击穿，如图1所示。

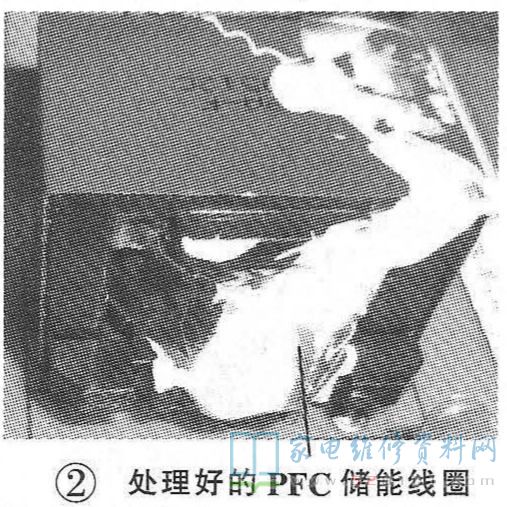

拆卸掉L601储能线圈变压器，剥开储能线圈的外层蓝色胶带，发现最外面-层线圈绕组的两引脚上端绝缘线已经烧煳变色(线圈的输入端和输出端绝缘铜线相连后打火)，挑开相碰的绝缘铜线，使其绕组的头和尾相隔一定距离，然后填充绝缘硅胶，如图2所示。

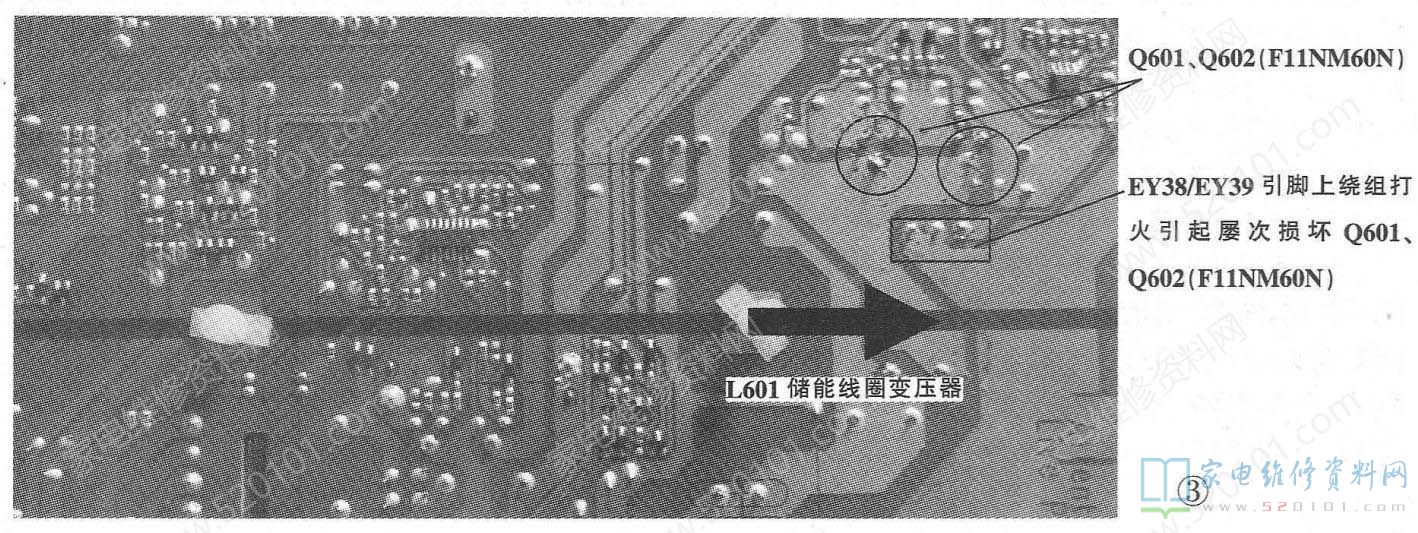

经过处理好后重新装入电路，重新换上PFC功率输出管12N60后通电，串联的灯泡不亮，观察L602储能线圈再无打火冒烟现象。测量主滤波电容两端电压310V STBY3.3V端电压为3.3V正常。强行让电源板进入工作模式时，串联的灯泡亮了一下就暗下去，测量主滤波电容两端电压上升为385V左右，测量12V和24V都正常，取掉串联的灯泡后装.上保险管，然后在电源板主开关变压器12V输出端接上假负载，通电后电源板-直工作正常，如图3所示。
虽然电源板已经彻底修好，但是心存疑惑，求解答:摘板维修时，在没有模拟开机启动电源时，电源板就只有STBY3.3V待机电路的开关变压器在工作， PFC功率因数校正电路是不会工作的，PSON没有开机信号时，在PFC电路中的管理芯片是不会工作的，没有激励脉冲电压驱动PFC功率管，功率管处于截止状态，那为什么通电就烧PFC功率管? L602储能线圈因何在待机状态下，EY38/EY39引脚上绕组会打火呢?
