索尼KDL-46EX700液晶电视电源指示灯闪6次的故障维修

2022-11-12 00:36:29  阅读 1032 次 评论 0 条
摘要:

自己家里一台索尼KDL-46EX700液晶电视,故障是开机后无图,无光,可以听到开机声音。十几秒后指示灯由绿灯转红灯,灯闪6下。红灯闪是代表故障代码,资料查得红灯闪6下是背光没有工作。拆机测量了3.3V正常,1

      自己家里一台索尼KDL-46EX700液晶电视,故障是开机后无图,无光,可以听到开机声音。十几秒后指示灯由绿灯转红灯,灯闪6下。红灯闪是代表故障代码,资料查得红灯闪6下是背光没有工作。拆机测量了3.3V正常,12V在进入保护状态后消失。测量背光灯没有电压输出。在这个网上看了不少别人的维修案例,有几个基本是跟我的故障类似的。
      把故障锁定在PS6800、Q6814、Q6816、QQ6817,或者就是背光灯问题。由于没有背光测试仪。又不在家,就先在某宝上购买了PS6800、Q6814、Q6816、QQ6817对应的零件。周末回去再折腾。

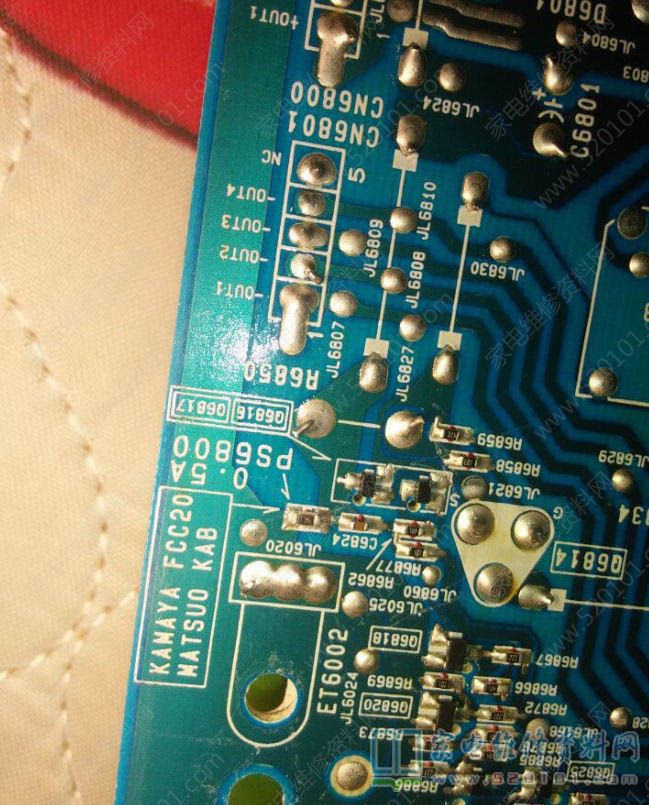

      周末拆机,测量PS6800、Q6814确实挂了,换掉后,开机,背光亮了,心里一阵狂喜。接上信号后,画面正常,测试功能完好,成功修复。满满的成就感。看来这个型号的电视PS6800、Q6814的问题不少,再不然就是背灯问题。

      附:索尼KDL-46EX700液晶电视电源板电路原理图

索尼KDL-46EX700液晶电视电源指示灯闪6次的故障维修 第1张
