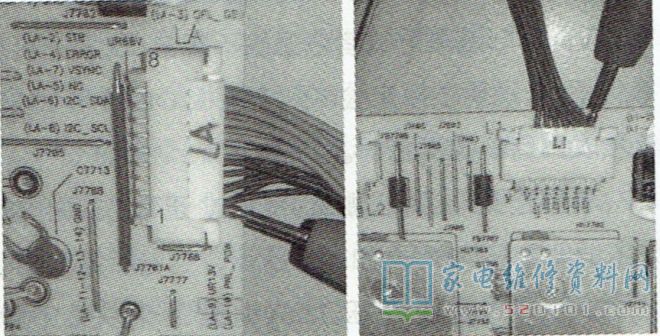

接修一台LCD-52LX930A型液晶彩电，通电后红灯闪烁，二次不开机。通电后红灯闪烁，说明电视处于保护状态。观察指示灯，隔一两秒亮一下，判断背光电路或屏内背光灯有故障。同时按住机身“电视/视频"和“音量-"键通电，在开机瞬间测量背光板供电接口LA的②脚(STB)和③脚(OFL)电压均为3.3V，⑨脚(UR13V)电压为13.2V ，10脚电压为3.3V，15~18脚的供电为59.6V，均正常。测量LED背光灯输出端L1接口各脚电压，如图1所示，发现LED+电压瞬间上升到64V后便开始下降，正常时应上升到140V左右，由此判断背光板升压电路有故障。更换背光灯驱动板(型号:RUNTKA832WJZZ )后试机，故障排除。
