夏普LCD-40NX330A液晶电视通电指示灯不亮不开机的维修

       接修一台LCD-40NX330A型液晶彩电，上电后指示灯不亮，不开机。测量电源板上UR13V端电压为8V、PS-ON端电压为0V。用按键或遥控开机，PS-ON端电压一直为0V，这说明主板CPU电路工作异常。触摸主芯片无温升，说明主芯片未工作。

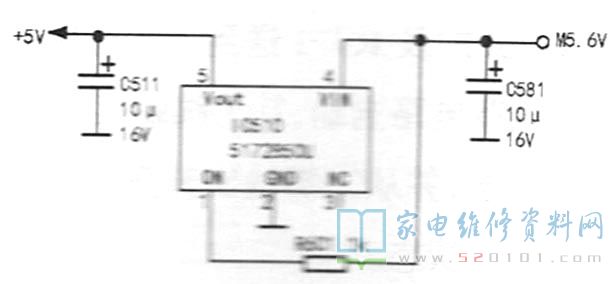

      按照以往经验，估计主芯片供电有问题。测量CPU BU3.3V供电为0V。从电源板输出的UR13V电压经IC9601稳压获得M5.6V，再经IC9603稳压获得BU5V，IC9604稳压获得BU3.3V。逐级测量，发现IC9601的①脚+8V输入正常但③脚无输出(正常电压为+56V)。细查该芯片外围电路，测得③脚对地阻值只有150Ω，判断该脚负载有过流现象。依次断开IC9601各级负载测试，当断开USB供电稳压芯片IC510外围电容C581后，供电恢复正常。拆下C581测量，其阻值约为100Ω。更换C581后试机，故障排除。相关电路如图1所示。
