厦华XT-2990N彩电在收看中突然光栅呈水平亮线，亮线上部约有7cm宽的暗蓝色光带，且无图像、无伴音，用遥控器不能关机

摘要：

该机小信号处理IC采用OM8361，CPU采用ST6378，场输出IC采用TDA3654。光栅呈水平亮带，表明开关电源、行输出电路能工作，且显像管发光条件具备；出现暗蓝光带，表明场输出电路异常；无图像、无伴音，则故障

该机小信号处理IC采用OM8361，CPU采用ST6378，场输出IC采用TDA3654。

光栅呈水平亮带，表明开关电源、行输出电路能工作，且显像管发光条件具备；出现暗蓝光带，表明场输出电路异常；无图像、无伴音，则故障通常在高频接收、放大电路及图像中放电路。从故障现象看涉及的范围较广，但考虑只是收看当中突发故障，并未受到电网电压升高或雷击等的破坏，分析很可能是某一处发生故障后而引起连锁反应，使故障表现形式复杂化。

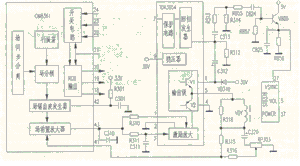

OM8361内部场分频电路产生的场频脉冲送至锯齿波形成电路（由OM8361内部电路及42脚外接R301、C301组成），在扫描正程期间，OM836142脚内部电路呈高阻抗，33V电源经R301向C301进行恒流放电，并钳位到一定直流电平，使42脚形成线性锯齿波电压，经场激励前置放大器放大后从43脚输出，送入TDA3654 1脚，从5脚输出，激励场偏转线圈产生线性变化的水平磁场，使电子来作垂直偏转，完成场扫描。

为了使场输出扫描线性良好，TDA36545脚输出信号经R315、R316、RP303等分压取出交直流信号，送入OM836141脚负反馈输入端，对锯齿波进行校正及补偿。场输出电路通常都采用互补对称型OTL功放，上管V1负责场扫描逆程后半段及正程前半段（荧光屏上半部½处的光栅），下管V2负责逆程前半段及正程后半段（荧光屏下半部½处的光栅）。

根据该机光栅异常的情况分析，OM836143脚有场激励信号输出，而TDA3654内部V2没有工作。

测TDA3654各脚及OM836141~43等相关脚工作电压如表1、表2所示。与正常值相比较，场扫描电路中直流工作电压均异常，其中最明显的是OM836143脚及TDA36545、8、7脚电压。

TDA36548脚内部为回扫发生器，外接升压电容C312。在回扫期间8脚输出的电压与C312上的电压相加，为V1在回扫后半程提供高压。TDA36547脚为保护电路输出端，正常工作时处于低电平，当场输出电路异常或回扫发生器不工作时，8脚电压降低到1.8V以下，内部保护电路动作，7脚输出高电平。原设计时是为与TDA836238脚（沙堡脉冲输出端）相连，保护荧光屏不被亮线烧伤，该机未采用，7脚悬空。

检测R312、C312正常，输出耦合电容C320正常。焊下TDA3654后测其5~9脚对4脚（功率放大接地端）及1、3脚对2脚（激励信号放大器接地端）的阻值，与新TDA3654阻值基本相同。测OM836143脚外接阻容元件正常，在未装上TDA3654的情况下开机，测得OM8361相关脚电压如表2所示，有关脚电压变化明显，并且发现屏幕呈黑屏。观察显像管灯丝亮，测显像管尾板上三视放管c极电压均为180V，加速极为550V，表明显像管处于截止状态。测OM836118~24脚电压如表2所示，很明显，显像管黑屏与焊下场输出块有关。

查阅有关资料得知：当OM836141脚上的反馈信号电压高于4Vp­P或低于1Vp­P时，41脚内的保护电路动作，使场激励信号输出端43脚无输出，同时消隐掉RGB信号，显像管截止，保护显像管不被亮线烧伤。当焊下TDA3654后，失去交直流反馈信号的41脚电压为0V，故保护电路动作而呈黑屏。看来OM8361内部场扫描小信号产生电路没有问题，该机将TDA36547脚悬空未用也是有一定道理的。

令笔者不解的是，焊下TDA3654虽然呈黑屏，但转换频道时应该出现相应频道的伴音才对。测ST6378音量控制端5脚电压为0V，按音量控制键，此脚电平无变化。按动遥控器上“ ”键，ST637837脚（POWER）电平亦无变化。这说明黑屏状态时CPU工作依然失常，难道是受场输出电路的影响？细分析电路图，只有TDA36548脚信号与CP有联系。

TDA36548脚输出的场逆程脉冲经C313耦合及R313、R314分压降低幅度后，经R855、C824送入V806放大，取得幅度合适的脉冲后送入ST637827脚，用于确定字符显示的垂直位置。此时测27脚电压为0.1V（修复后测为0.3V）。

换新品TDA3654后试机，结果声图恢复正常。

从此故障的检修，得到的经验是：（1）OM836141脚无交、直流负反馈信号时，显像管呈黑屏；（2）ST637827脚场同步信号输入端要有幅度合适的场逆程脉冲信号，系统电路才会正常工作，否则只能执行一次开机后便停止工作。

表1  TDA3654各脚电压参数

脚 号 状 态	①	②	③	④	⑤	⑥	⑦	⑧	⑨
正常值（V）	2.1	0	1.6	0	15	30	0.8	9	30
故障值（V）	3.1	0	2.2	0	19	30	5.4	0	30



表2   OM8361相关脚电压参数

脚 号 状 态	18	19	20	21	22	23	24	41	42	43
正常值（V）	1.6	1.6	1.6	0.1	0.5	0.5	0.5	2.4	2.0	3.0
故障值（V）	1.6	1.6	1.6	1.6	0.6	0.6	0.6	2.8	2.0	5.0
焊下TDA3654时(V)	0.6	0.6	0.6	1.6	0.6	0.6	0.6	0	2.0	0

根据故障现象，首先检查场扫描电路。
