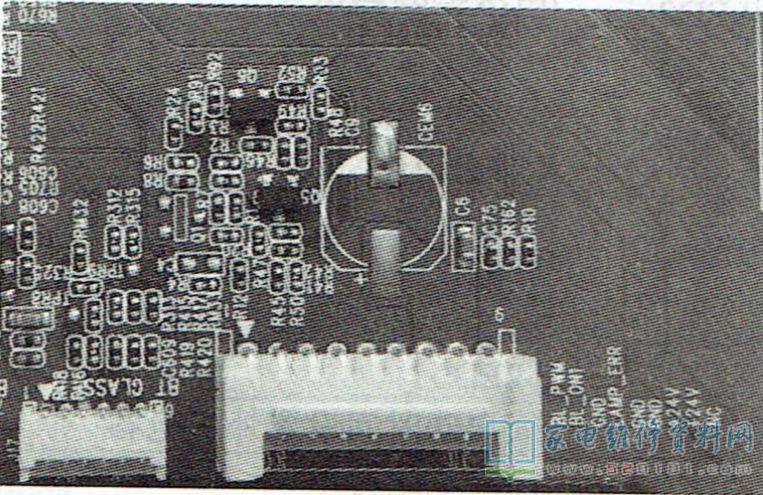

接修一台LCD-50U1A型液晶彩电，开机出现SHARP标志后黑屏，声音正常。开机后用强光手电照射液晶屏，发现图像显示正常，判定故障在背光部分。测量LED驱动板CN7002接口相关引脚电压，24V供电及DIM（背光亮度控制)脚电压(0.8V)均正常，BL-ON(背光开/关控制）每电压为0V，正常值为3.3V。 BL-ON控制信号是由主芯片输出，通过Q6、Q5放大后从接口J6的②脚输出，如图1所示。检查Q5、Q6及外围电路无异常，判断主板控制系统有故障。更换主板后试机，故障排除。
