LG 42LC7R-TA液晶电视无图像的故障维修

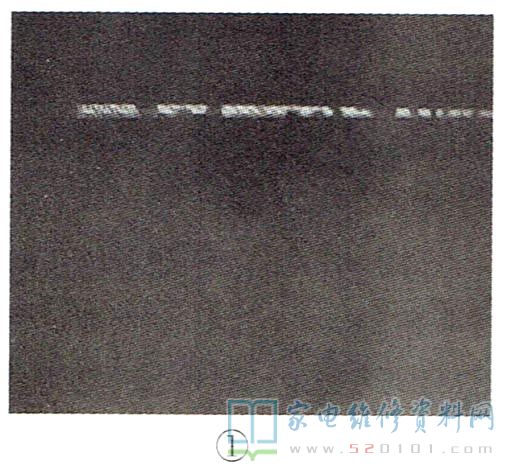

      一台LG 42LC7R-TA型液晶彩电，开机后无图、无字符，光栅顶部有一条白线(如图1所示)，伴音正常。该机逻辑板型号是6870C-0119A。上电测得VGH =26.22V，VGL =-5.96V ，vcOM=7.43V，VDD=15.96V。分别断开逻辑板与屏连接的软排线，断开右侧，图像没明显变化;断开左侧，直接灰屏。

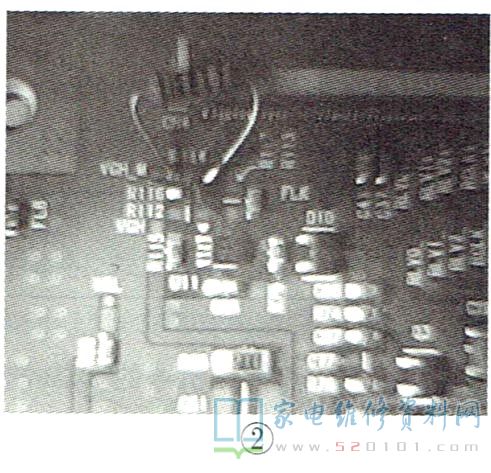

      一般来说，对于大屏机而言，断开一侧不会影响另一侧工作;32英寸及以下屏断开左侧线会灰屏。在屏边板上找到VGH测试点，测得此点电压为7.12V，明显偏低。此电压经软排线⑨、10脚去逻辑板，与VGH-M端相连。VGH-M是vGH经调制后的电压。经查，R114(0Ω)开路，换上一只10Ω的普通电阻(如图2所示)，上电试机，图像正常，VGH-M电压为24.67V。
