索尼KLV-40BX420液晶电视指示灯闪烁6次的故障维修

摘要：

接修一台索尼KLV-40BX420液晶电视，故障表现为不开机，指示灯闪烁6次，该机液晶屏型号是ITZ400HM02，背光板与电源板型号分别为SSI400-10B01和APS-284。该机维修手册显示“指示

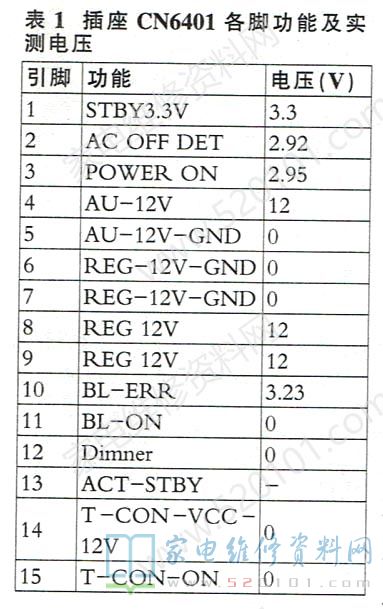

      接修一台索尼KLV-40BX420液晶电视，故障表现为不开机，指示灯闪烁6次，该机液晶屏型号是ITZ400HM02，背光板与电源板型号分别为SSI400-10B01和APS-284。该机维修手册显示“指示灯闪烁6次”的故障原因为背光板的连接不正确，或背光板有问题，简称“逆变器错误"。开机时实测插座CN6401各脚电压见表1。

       CN6401的11脚、15脚电压为0V，说明主板不正常。为了验证这一判断是否正确，决定先单独测试背光：断开主板与电源板的连线，将电源板上的STB3.3端与BL-ON端POW-ER-ON端分别跨接100Ω电阻后开机，背光亮，确认背光电路正常。此时开机打打印信息如下:
INNT
77
[3456789A][3456789AB]
0067

BOOT-ACR2AP

Hello Janus:A000000
## heap size is 195K under 300K!!
IIC init fail SDA:0 SCL:1(说明:这里显示总线初.始化失败)
.....（略)
Enter While 8121
Audio Error Pin is High! t=8153(说明:这里 显示伴音错误)
u8AUErrorCounter=1
err time = 255
** Inverter eror ** (说明:这里显示背光错误).....略)
Eror go to standbyl!!!! (说明:出现错误，转为待机)
msAPI Power_ PowerDown_ EXECO- Test1.....以下略)
      上述打印信息显示此机总线初始化失败，并且伴音与背光电路异常。在上面的检查中已排除了背光电路异常的可能性，于是重点检查伴音电路。

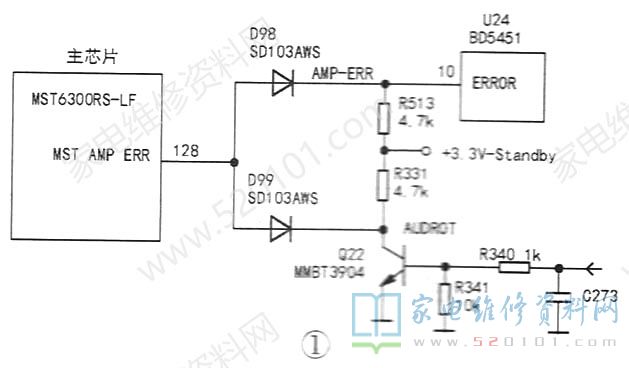

      主芯片MST6300RS-LF的128脚(MST AMPERR )通过D98、D99分别与伴音功放BD5451的10脚、三极管Q22的c极相连，如图1所示。

      "MSTAMP ERR"信号高电平有效，低电平保护。实测该端电压一直为高电平，怀疑软件数据有问题。在线重写数据后故障依旧，代换主芯片后试机，故障排除。
