LG 47LB5RE-TC液晶电视黑屏的故障维修

      接修一台LG 47LB5RE-TC液晶电视，故障表现为黑屏，试机，伴音正常，背光不亮。先查背光板，没有发现明显损坏的元件。此机采用EEL背光，通过两条线与背光板相连。为区分故障部位，外接一根CCFL灯管，如果开机后灯管全亮，然后熄灭，说明背光电路基本正常(亮一下即灭，原因是负载轻而保护);如果灯管不能全亮，即亮度不均(两端亮度高、中间亮度低)，说明背光电路有问题。试机，发现灯管全亮，难道是屏内灯管有问题?准备拆屏检查，在恢复电路的过程中，发现外接灯管时没有插背光与逻辑板之间的引线。这条引线的作用是动态调光。不插此引线，开机，背光亮、灰屏，看来问题在逻辑板上。

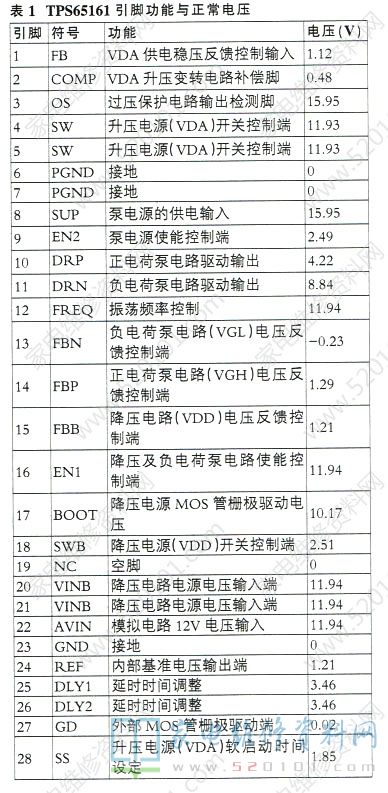

      本机逻辑板型号为6870C-0140B，DC-DC芯片型号为TPS65161(UP1)，其引脚功能与正常电压见表1。

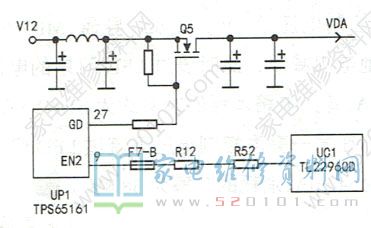

     实测VDA电压为OV，VGH为1.2V，VGL为-5.6V，VDA、VGH明显异常。VDA电压形成电路如图1所示，测得Q5的s极电压为11.88V、G极电压为11.94V，说明Q5处于截止状态。转向测量UP1各脚电压，发现⑨脚(EN2电压为0V。为判断故障部位，用一只100Ω电阻将⑨脚接2.5V，这时VDA电压为15.6V、VGH为15.5V，VGH电压仍不正常，判断主芯片UC1未工作。检测UCI的供电、晶振两端电压及总线电压，没发现异常。本着先易后难的原则，补焊UC1各引脚后开机，图像出现。将电路恢复后开机，故障排除。

      值得一提的是在检修采用EEFL灯管的液晶彩电时，若外接单根CCFL灯管试机，只能短时试机，.时间长了后灯管会很热。
