接修一台夏普LCD-32G120A型液晶电视，故障表现为通电后指示灯不亮，按遥控器没有反应。开机时听到机内“啪”一声。洁该机电源板型号是LIP-32U0402A， 电源IC分别是IC7002(MIP2G7MD )和IC7001(20113)。目测电源板上的高压电容C7061(221/1kV)炸裂，二极管D7006 (S2V06) 击穿。C7061 用同型号电容更换，D7006用SR3100代换。开机，还是三无，滤波电容C7017(120uF/450V)两端电压是290V，开关电源次级无+5V和+12V电压输出，即开关电源没有工作。

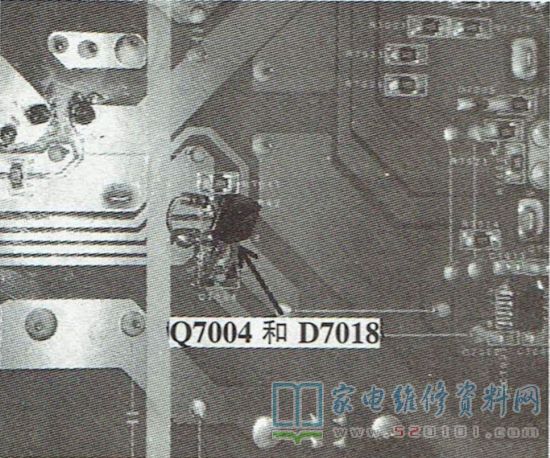

继续检测，发现电源板反面的贴片三极管Q7004( 1AM)和贴片二极管D7018(无法看清型号)都已击穿。因手头没有同型号元件，用常用的三极管8050代换Q7004，用二极管1N4148代换D7018，并将其焊在相应的焊盘上，如图1所示。再次开机，C7017两脚电压升至380V，+5V和+12V电压正常，声图俱佳，故障排除。
