接修一台LG 47LG50FR-TA液晶电视，客户说以前图像就不正常，而且自动关机，现很久未用了，拆壳却发现按键都没有插上，说明已经有人检查过。当然最快的维修方式是换板，前提你得有板，淘旧板成本会增加，问题也不少，还不如修好，工具一只烙铁一块表。
主板有Sw800复位键误以为是反复重启的根源，直接拆掉。无原机遥控器，本机按键不良全部更换。
待机红灯变成开机绿灯屏幕还是不亮，主板输出电源开机信号3.3v，亮度控制3.3v，背光控制4.8v先经电源板再到左右高压板，电源385v.24v. 16v. 5v.说明正常开机。高压板有亮度信号3.3v，背光控制0v说明之间线路不通，补焊电源板可亮屏。

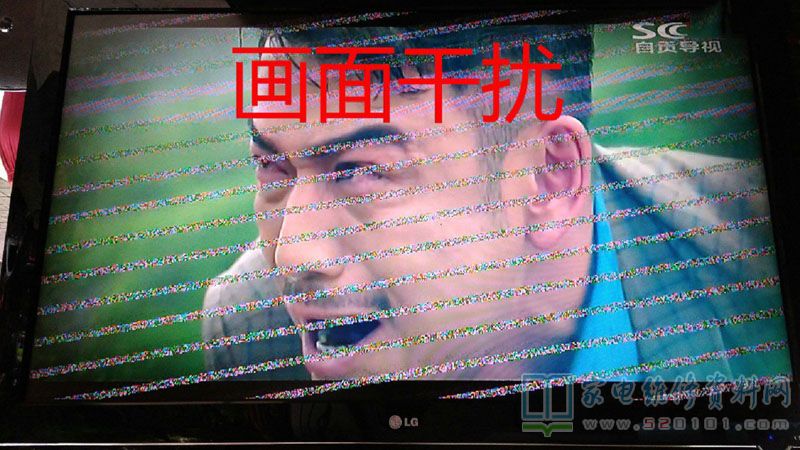

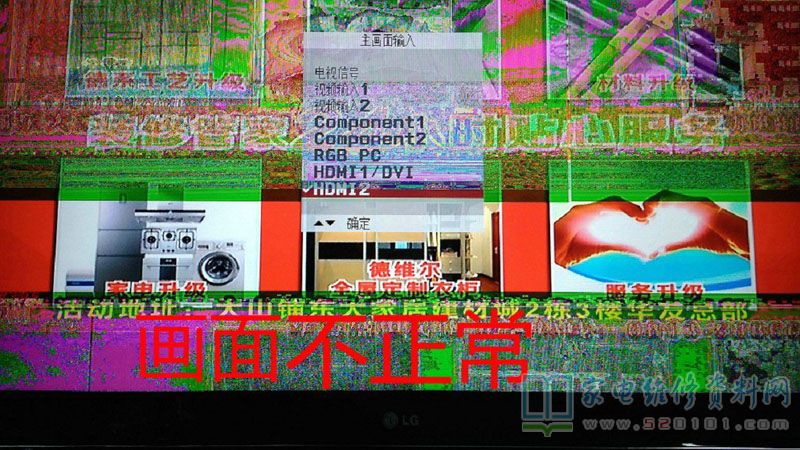

主板确定是3路HDMI输入，信号源菜单选项只有两路，2路HIDM输入画面均只一截正常，4路视频都有干扰斜纹，好似滤波不良，程序有错重写后HDMI变3路，图像依旧不正常。

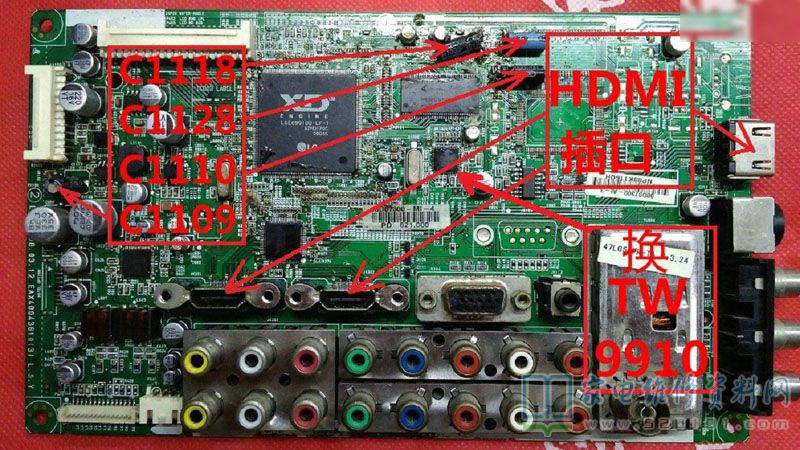

依然不定时重启上网查说主板C1109、C1118、C1128、C1110四个100UF/16V电容问题需更换。

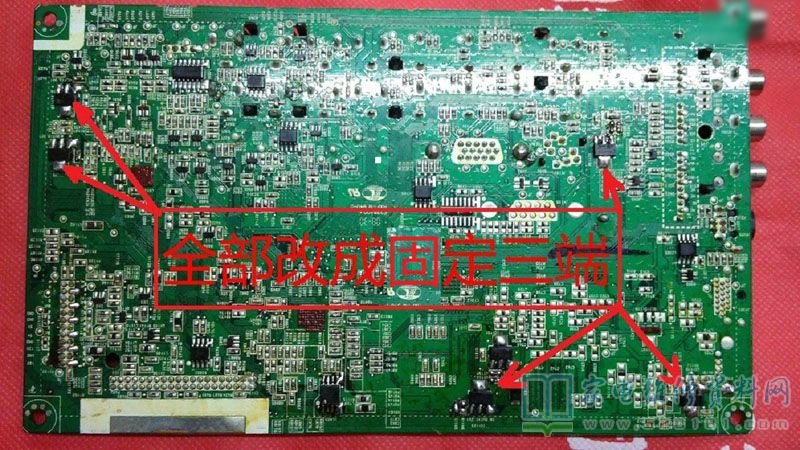

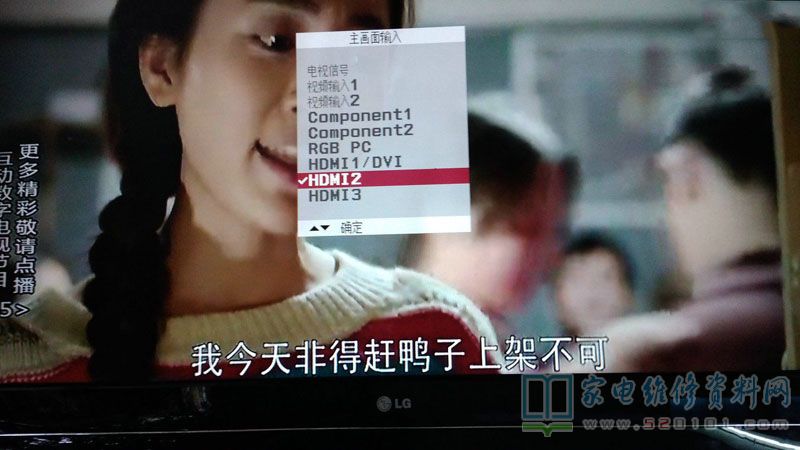

慢慢排查终于发现供电IC和主芯片都在发烧，维修手册上主板DC-DC供电采用可调式EH11A三端，测IC1105 3.3v=3..32v 正常，ic1101 2.5v=2.68v，ic1103 1.2v=1.27v 输出电压偏高，ic1108 3.3v=1.94v 供给==＞＞ iC1106 1.8v=0.87v 供TW9910视频解码器，现只有0.87v说明有问题需更换。5个可调供电全部改用固定三端，电压正常了芯片温度也下降到正常值。试机一天没问题后交付。
