夏普LED-60X50A液晶电视无光栅无伴音的故障维修

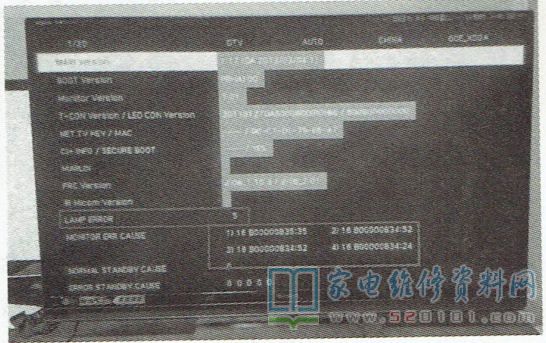

       接修一台夏普LCD-60X50A液晶电视，故障表现为开机后无光栅、无伴音。先进入工厂维修状态查看是否有保护记录，发现有保护记录，如图1所示，保护代码“16”为LAMP异常。拆开机器后再次强制开机进入维修模式，测量背光板上的8组LED供电电压，发现一组输出电压为24.1V，低于正常值26.03V。电源板输出的+36V电压经过R2207、R2220 (两只并联，阻值均为1.8k)与R2218、R2217、R2208(三只并联，阻值均为6.8k)分压，再经R2231(6.8k)送到调整管Q2202的b极，该电压为33.02V (正常应为35.14V)，其c极电压为36.80V，e极电压为33.41V(正常应为35.15V)，经R215、R214、R213 (三只并联，阻值为220)分压后再分别送入R2224、R2225电阻分压，再分别送入MOS调整管Q2203、Q2204调整出26.03V为屏内部灯带LED灯珠提供导通电压。

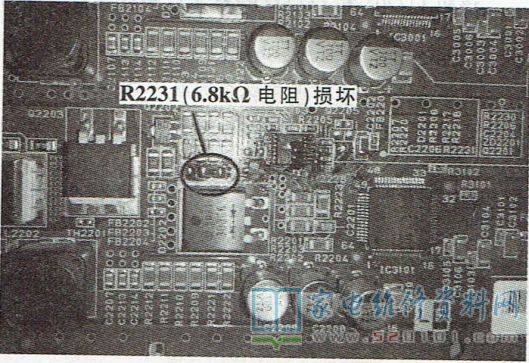

        实测Q2203、Q2204的G极电压为33.22V，D极电压为24.1V (正常应为26.03V)，s极电压为36.80V，经查R2231阻值变大为16.3k，如图2所示。更换R2231后，Q2203、Q2204的D极输出电压恢复为26.03V。再次进入工厂菜单，将保护记录清除后长时间试机，一切正常。
