LG 47LM6700-CB液晶电视无伴音的故障维修

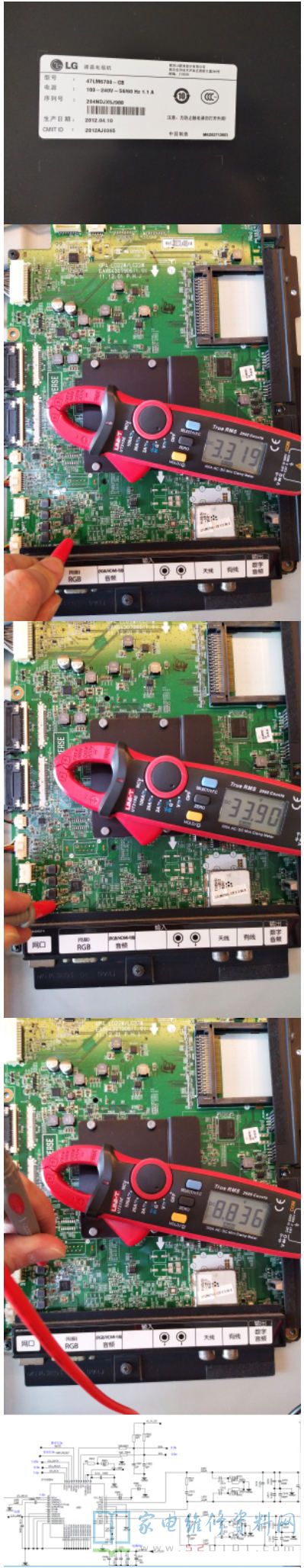

       接修一台LG 47LM6700-CB液晶电视，故障表现是图像正常，所有通道输入都无伴音，拆机检查，发现此机的音频部分使用的是STA381BW，查资料此芯片为数字音频处理芯片，负责把主芯片送过来的串行数字音频信号进行处理，并进行前置及功率放大后推动扬声器发声。首先检查扬声器，用万用表的R*1挡测量扬声器有“咔咔”的声音，说明扬声器是正常的，再查扬声器到主板的连接也正常。电视机通电，测量STA380BW功放输出端的4个电感的对地电压，一组为8.8伏，另一组为0伏，不正常，进一步检查芯片的工作条件，28脚的3.3伏正常，而5脚和8脚的电压为34伏，比电路图标注的24伏明显偏高，查43脚，44脚的总线电压，41脚的静噪控制电压，40脚的复位电压未见异常，在输入机顶盒电视信号的情况下，用示波器观察36、37、38、39等引脚从主芯片输送过来的数字音频信号，时钟信号都正常，判断是供电电压过高损坏了音频IC。

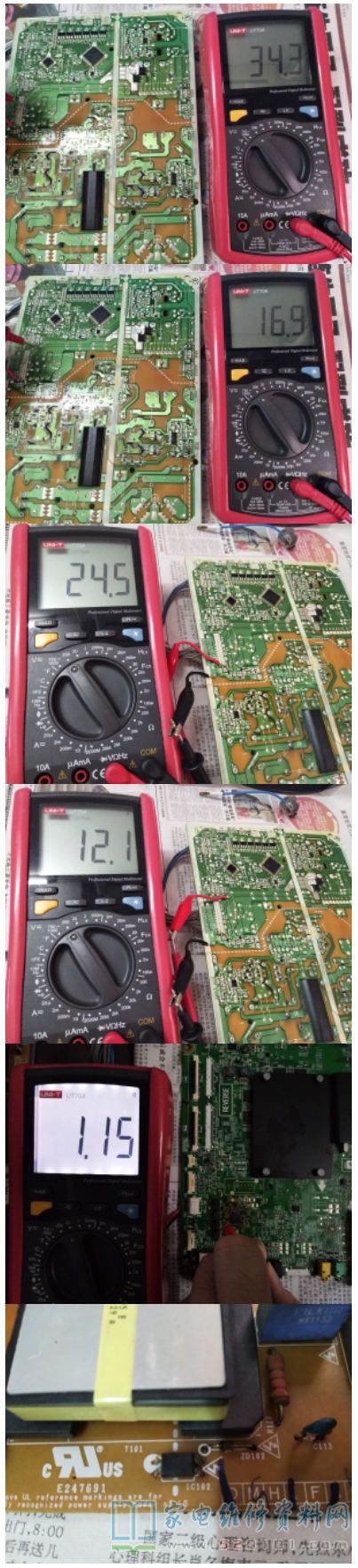

       下一步就着手检查电源部分了，发现电源板标识该路电压的确是24V，实测34.3V，另一路标识为12V的电压也升高到了16.9V，检查电源的稳压部分，发现光耦已腐蚀断脚，更换光耦后输出电压恢复至24.5V，12.1V正常值，换上STA380BW，开机图声正常，顺便测量下输出端4个电感的对地电压都为1V左右，至此，电视机无声音故障修复。
