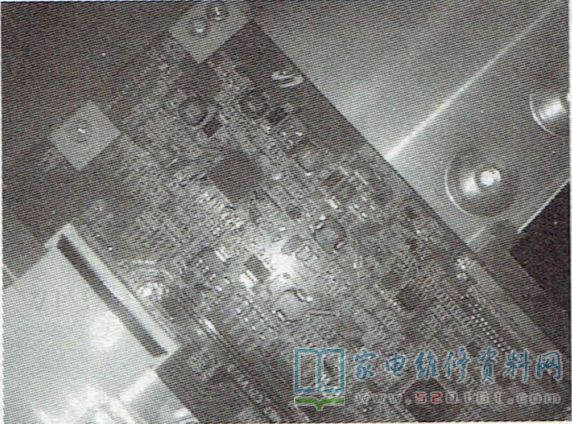

接修一台索尼KDL-40EX520液晶电视，故障表现为灰屏，该机屏型号为ITY400HM08，逻辑板型号为ESL-=BM7-C2LV1.3。开机，测得逻辑板上VIN电压为12V，正常，但AVDD电压在1V左右波动。断电，测得AVDD端对地阻值为65Ω;断开LD1后再测，对地阻值仍很小，说明IC4(SM4109)无短路现象。依次取下ICD2(58AY)、RD74和LD2检测，最后确定Q2( 6A8)击穿，如图1所示。
从旧逻辑板上找来一只同型号管子换上，测逻辑板上主要电压如下:VIN=12V，AVDD=15.51V，HAVDD=7.78V ，AONE=29.15V ， VOFFE=-11.45V，VSS=-9.35V，各电压均正常。此机为倒屏结构，通过边板的缝隙观察，发现接口处有明显的进水腐蚀现像。拆开屏边框，清除接口的绿锈后开机，图像、声音均正常。
维修提示:在实修中发现，采用倒屏结构的液晶彩电逻辑板故障率较高，究其原因，用户在擦拭液晶屏时，多余的水分易流到边板上，导致边板线路漏电，从而连带损坏逻辑板。
