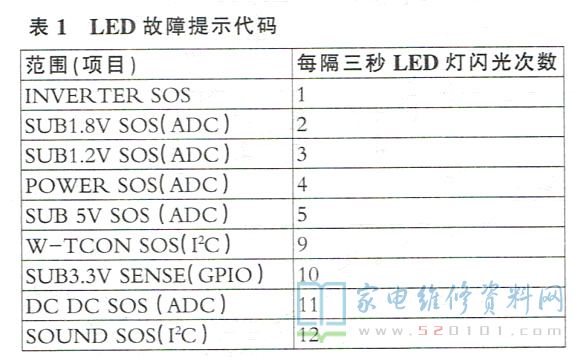

接修一台松下TH-L32C20C型液晶彩电，开机后屏幕亮约1s，随后黑屏。如此重复三次后，一直黑屏，电源指示红灯闪烁(隔3s闪一次)。登处该机用电源指示灯的闪烁频率来指示故障部位，其对应关系见表1。本机故障代码表明背光电路工作异常。该机背光电路在电源板上，上面有三个关键测试点，即check point1 OVP1、check point2ARC、check point3 OVP2。在屏点亮的瞬间，测得OVP1电压为1.12V，OVP2电压为15.6V，测ARC 点电压时，背光长时间亮且表笔离开ARC测试点后背光也不熄灭，此时ARC电压为3.0V。
分析认为:数字万用表电压挡输入阻抗较高，对ARC电压影响不大，而两个表笔间的分布电容对ARC电压有影响。于是在ARC测试点与地之间并上一只1000pF瓷片电容后开机，在TV状态，每次开机均能顺利点亮背光;而在AV状态，，大多时间能点亮，但偶尔几次也不能点亮。查看功能菜单，在选项中有“背光”这个项目，在TV状态时，该项目值为86%;在AV状态时，该项目值为90%。将AV状态的值调到70%后试机，背光每次均能顺利点亮，且图像没有明显变暗。此时测量OVP1电压为1.09V，OVP2电压为14.3V，ARC电压为2.8V。此时，拆除ARC与地之间加的1000pF瓷片电容，开机后背光仍可顺利点亮。为保险起见，将在ARC与地之间加的1000pF瓷片电容子以保留。

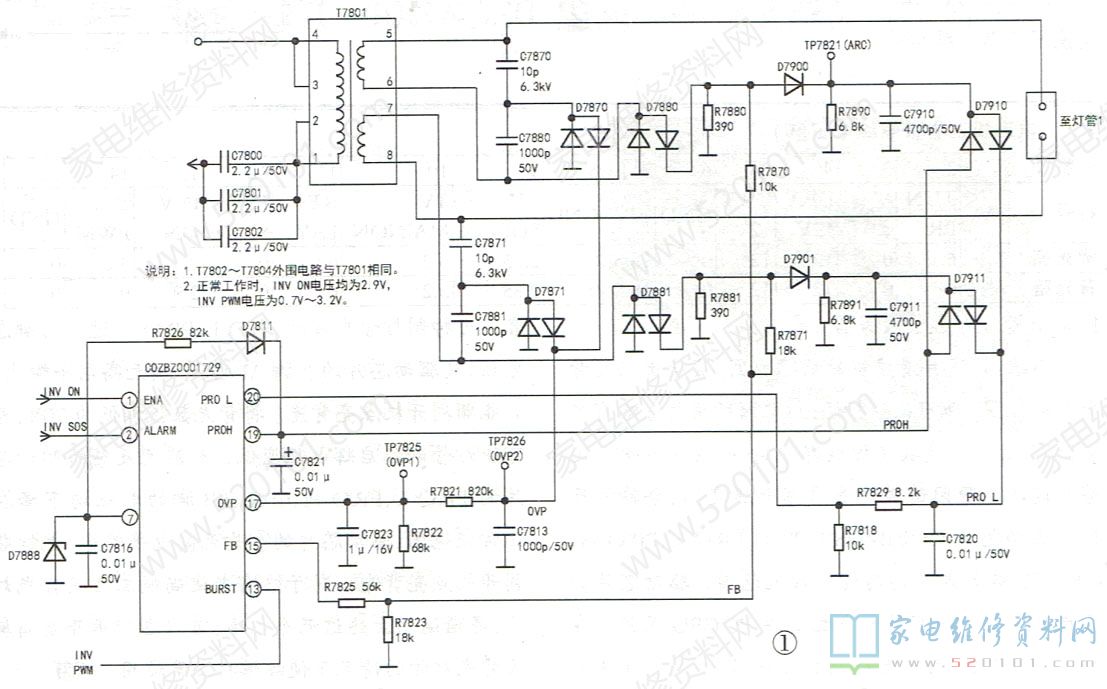

小结:为了弄清该机的故障原因，实绘出相关背光电路如图1所示。
分析认为:机器所用灯管略有老化，以及背光亮度数值被调得过高(一般60%~80%足够)，这两个原因造成灯管启辉电压变高，令瞬间反馈给驱动芯片COZBZ0001729的PRO L、PRO H、OVP、FB脚的电压均超过正常值范围，驱动芯片的②脚ALARM端有高电平输出，引起CPU保护。在TP7824(ARC)测试点对地加接一只1000pF滤波电容，可抑制灯管启辉时PRO L、PRO H过高的瞬态电压，使驱动芯片的②脚ALARM端无高电平输出，故能顺利开机点亮背光。将背光数值调低为70%，也可使灯管两端启辉电压变低，令瞬间反馈给驱动芯片的PRO L、PRO H、OVP、FB脚的电压均下降在正常值范围，驱动芯片的②脚无高电平输出，也能顺利开机点亮背光。对于略有老化尚能工作的背光灯管，灵活运用上述这两个办法，可以在不拆开液晶屏换背光灯管的情况下使故障机正常使用。
