电源芯片炸裂情况下修复三星LA52M81B液晶电视机不通电故障

摘要：

接修一台三星52寸LA52M81B液晶电视机，故障表现为无电源，上门拆板回店。目测有电源IC及配套的场管炸裂，敷铜面有贴片电阻烧糊。上网搜索电路图无果，印有电源IC型号的塑料封装炸飞了，但厂家的LOGO和生产编

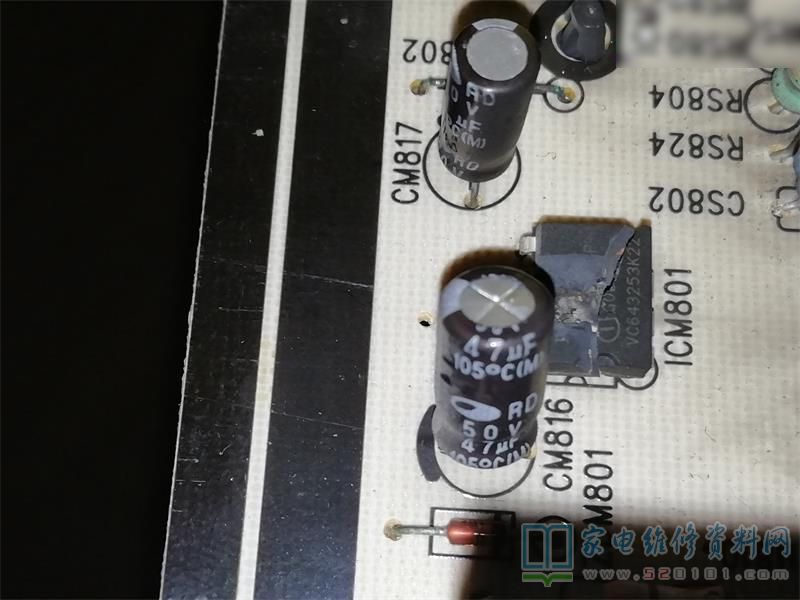

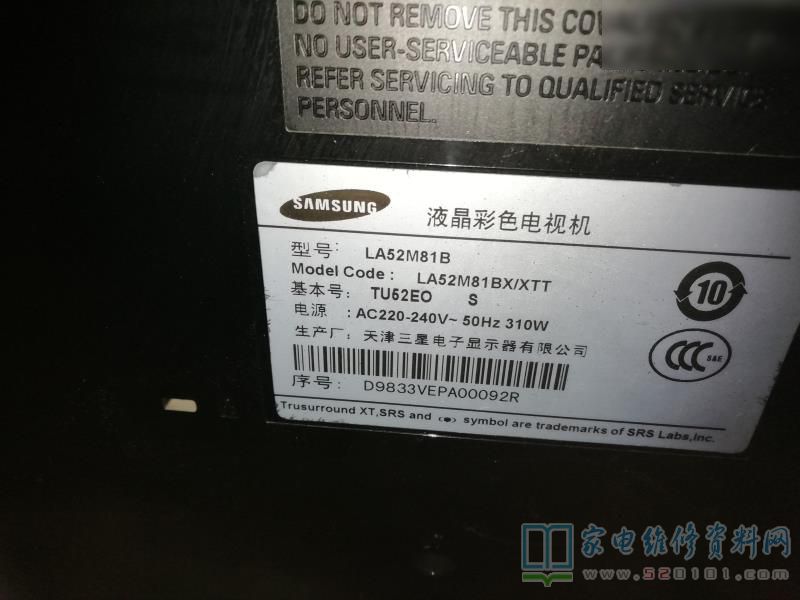

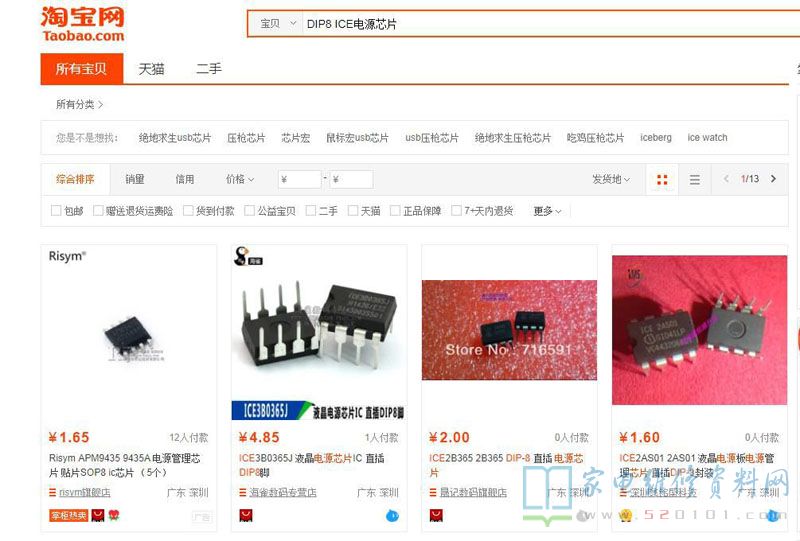

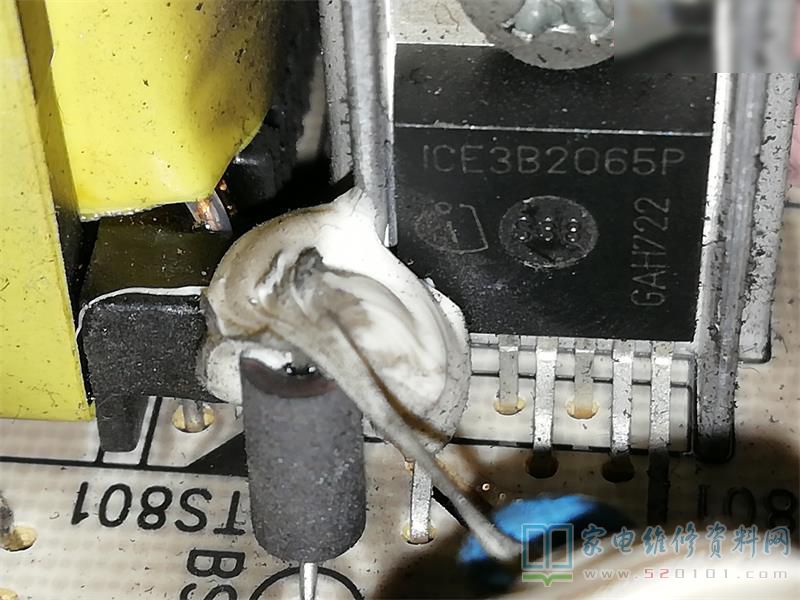

      接修一台三星52寸LA52M81B液晶电视机，故障表现为无电源，上门拆板回店。目测有电源IC及配套的场管炸裂，敷铜面有贴片电阻烧糊。上网搜索电路图无果，印有电源IC型号的塑料封装炸飞了，但厂家的LOGO和生产编号尚在，炸飞的电源IC附近还有另一片同厂家的不同型号不同封装形式的电源IC，型号是ICE3B2065P，心想炸裂的电源IC就是以ICE开头的型号。某宝什么东西都卖，见多识广，显然找他帮忙查一下电源IC的型号没有难处。于是打开某宝，在搜索栏输入封装形式DIP8和型号的开头，IC类型为ICE电源芯片，搜出来的型号不是很多，根据原机电源IC要外挂场管，IC供电脚位，选中ICE 2AS01这个型号，下单了2片。

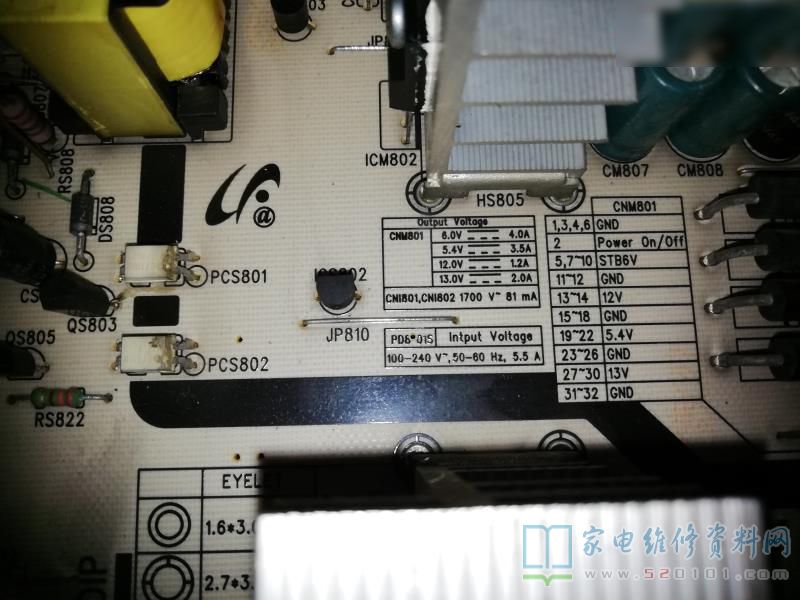

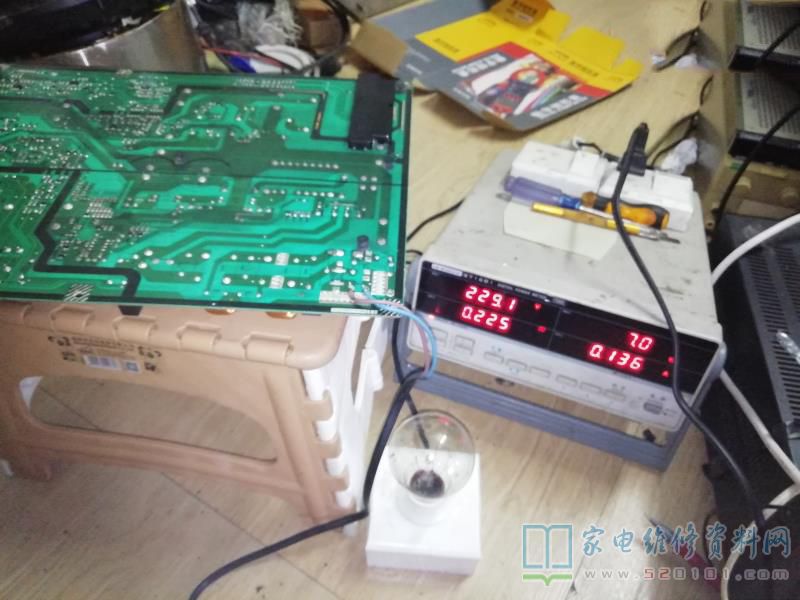

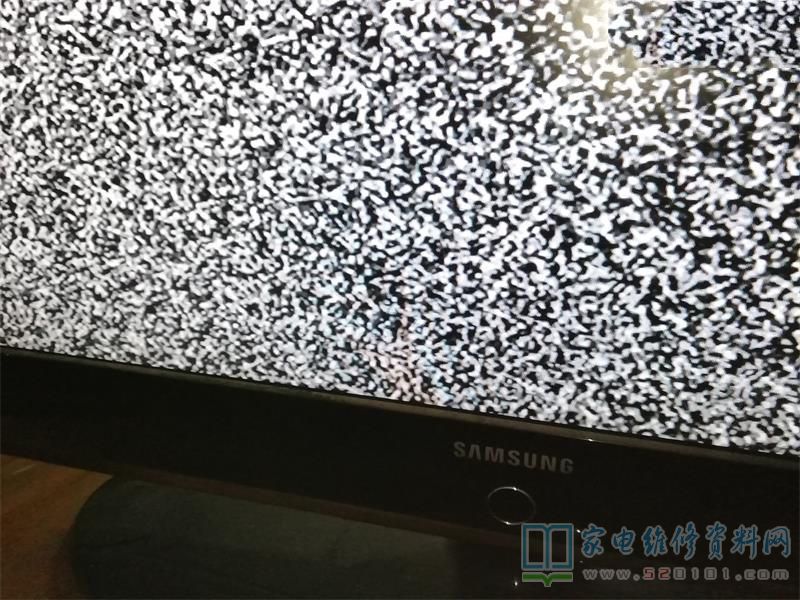

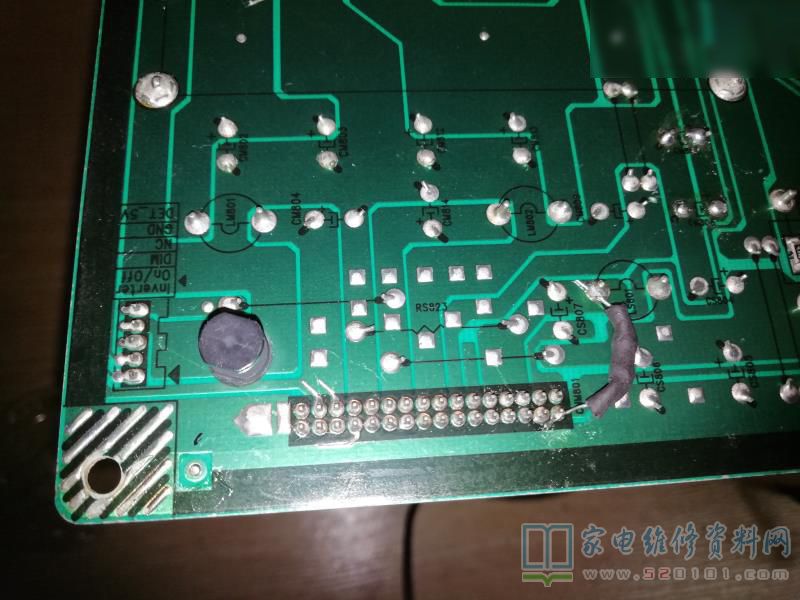

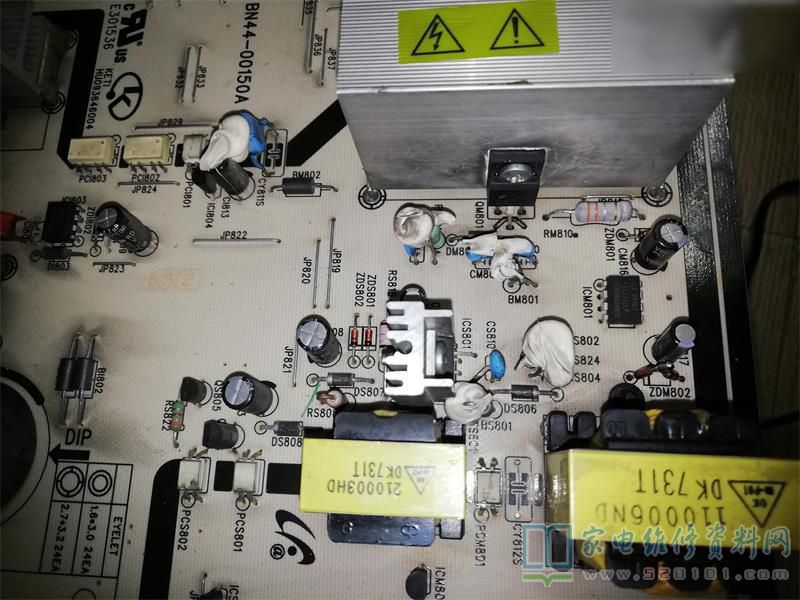

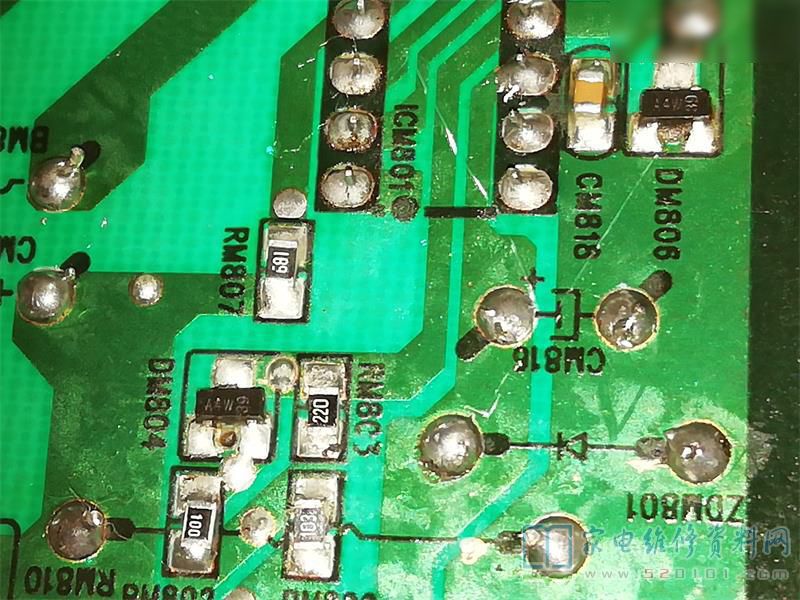

      快递到手之前将原机炸飞的场管用全新16N60换上，RM810原机0.3欧用0.33欧代用，ZDM802 15V稳压管用两只7.5V串联代替。铜箔面DM804,、DM806开路，原机管子丝印是B3，料板上拆丝印A4W二极管代替。背面烧糊的贴片电阻也一一更换。隔天电源IC到手后装上，用510欧电阻连电源接口Power on/off与STB6V，串个灯泡试着通电，灯泡闪亮一会后灭了，测量PFC电压，电源输出各路低压正常，板子上机电视机成功修复。
