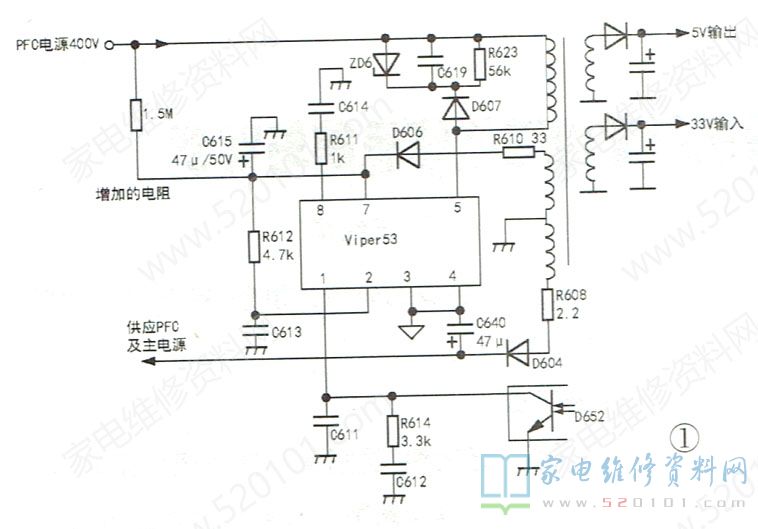

一台三洋LCD-42CA88液晶电视，无规律停机。经查判断副电源芯片VIPer53有问题。该副电源实绘电路如图1所示，VIPer53引脚功能如下:
①脚:COMP，稳压控制，当该脚电压小于0.5V时，芯片判断次级负载很轻，自动进入待机状态，这时候副电源功耗小于0.5W;当该脚电压大于4.35V时，芯片判断次级负载过重，这时候⑧脚外接的电容通过芯片内部电路放电，当⑧脚电压小于4V时，芯片进入过载保护状态。设置延时保护是为了避开启动时大电容充电影响，以及偶发的脉冲负载。
②脚:OSC，工作频率设定，通过调节外接R612和C613的值使频率在10kHz~300kHz之间变化。
③、④脚:GND，接地。
⑤脚:芯片内部开关管D极，开关管的最大耐压为650V。
⑥脚:空。
⑦脚:芯片工作电源vcC。芯片内部有一个恒流源，上电时给⑦脚外接电容C615充电，当⑦脚电压达到11.5V时，芯片启动工作。正常工作后，开关变压器感应电压经D606整流后给⑦脚供电，恒流源停止工作。工作中，如果该脚电压小于8.4V时，芯片进入欠压保护状态;若大于18V，则进入过压保护状态。本机正常工作时，该脚电压为12.5V。
⑧脚:TOVL，过载保护延时设置，外接电容C614的容量大小决定延时时间的长短。ZD6是一只200V的稳压管，当芯片⑤脚电压待机时超过500V(供电电压300V)，开机时超过600V(供电电压400V)时，ZD6导通，保护芯片不被击穿。D604 整流、C640滤波后的电压供给PFC电路和主电源芯片。
VIPer53芯片是意法半导体公司生产的，与常见的VIPer12和VIPer22相比，引脚功能完全不一样，输出功率也不一样，VIPer12为7W，VIPer22为12W，而VIPer53可达25W。查看现有的废弃DVD电源板，发现5L0380R外围电路很简单，虽然与VIPer53封装形式不同(VIPer53 为8脚DIP-8双列直插，5L0380R为TO-220)，但把5L0380R的①、②脚分开，③、④脚分开，正好插在VIPer53的④和⑤脚，以及⑦和①脚上。因为VIPer53内部有恒流启动电路，而5L0380R需要外接启动电阻，所以增加一只1.5MQ的启动电阻。若启动电阻阻值过大，将影响低电源电压时的启动，经实验，用1.5MΩ电阻可在AC130V交流电源下正常启动。最后给5L0380R加一个散热片，上电试机，故障排除。

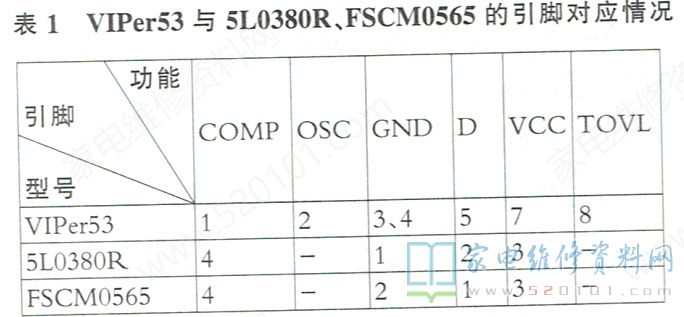

从电路结构看， FSCM0565/0765应该也可以代换VIPer53(未经实验验证)。FSCM0565的⑥脚外接电阻设定通过内部开关管的最大电流，此脚悬空时为默认的3A。当然，仍需外加启动电阻。VIPer53与5L0380R、FSCM0565的引脚对应情况见表1所示。
