接修一台索尼KDL-50W700B型液晶彩电，开机后出现暗淡的蓝屏，有声音、无图像。根据故障现象分析，判断电源、背光及信号处理电路都正常。测逻辑板12V工作电压和LVDS信号电压都正常，但逻辑板上AVDD(逻辑板及屏体工作电压)、vcOM (基准电压)、VGH(屏体场效应管开启电压)和VSS(屏体场效应管关闭电压)标识处电压都为0V，这说明逻辑板上的电源芯片没有工作。电源芯片不工作的原因一是该部分电路本身有问题，二是屏体负载有问题。拔下逻辑板通往屏体的两组排线后，测AVDD电压为15V，VCOM电压为6.9V，VGH电压为30V，VSS电压为-6V，全部正常，这说明问题在屏体。插上屏体左半边排线开机，左半屏出现正常的图像;单独插上屏体右半边排线，出现暗淡的蓝屏，判断右半屏坏了。

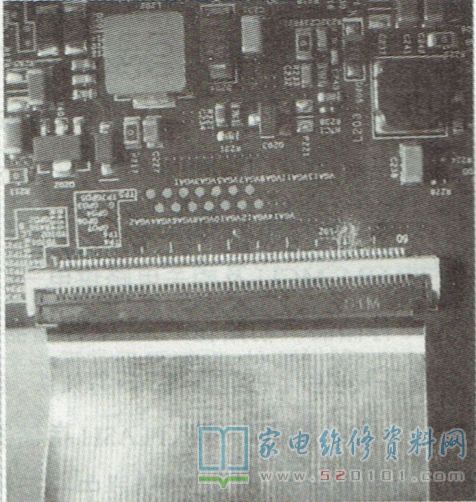

笔者以前遇到过屏体VGH电路软击穿引起电源过载的情况，后来用适当降低VGH电压的方法排除了故障。该机只插左边排线可以正常显示半屏图像，说明屏左右两边是独立且对称的。用万用表电阻挡测量左右半屏排线各引脚的对地电阻，阻值基本一-样，这说明右半屏没有短路现象。上电让左半屏工作，测量右半屏排线插座各脚电压，如图1所示，25脚是6.9V的VCOM，34、35脚是15V的AVDD，46脚是-6V的VSs，47、48脚以及59、60脚是-9V。奇怪的是，49脚和51脚并未连通，但电压均是有规律的从-9V快速升到30V又快速降到-9V，如此重复，频率约为0.5Hz。
根据经验，高电压电路的故障率要高一些，怀疑排线49脚或51脚对应的屏体电路有问题。试着割断逻辑板上的51脚引线(因为线路细小密集，需要用缝衣针在放大镜下小心地操作)，再插上右边排线开机，整屏图像完全正常。目前该机至今已使用半月有余仍正常。
虽然该机暂时修复，但心存疑问:一是该机VGH-ON电压不是固定的30V，而是在-9V和30V之间跳变，这是否正常?二是割断51脚引线后，图像为何会恢复正常?请高手指点。
