接修一台夏普LCD-46E66A液晶电视，该机开机后，有声、有图，但在使用中背光无规律熄灭，从而出现有声无图现象。该机背光芯片是BD9896，还有一块HT46R46(应该是控制芯片)和一块LM393芯片。该机使用时间较长，有可能是灯管老化(其特征是图像颜色发红)引起背光高压不稳定，如果高压超过保护电路设定值，背光就会熄灭。

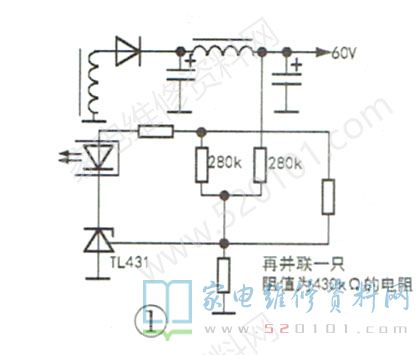

保护电路一般由LM393之类的电压比较器组成，用两只电阻对电源电压分压，形成一个参考电压;分压电容对高压线圈输出的电压分压，形成VS电压。比较器对这两个电压进行比较，如果VS电压大于参考电压，保护电路动作。该机线路复杂，并且LM393不是对vs电压进行监测，而是监测灯管工作电流IS，看来不能采用提高比较器参考电压的方法来排除故障，而要用下述办法解决问题:一是适 当降低背光供电电压。该机背光供电是60V，其稳压线路简图如图1所示。
原来的取样电阻是由两只280k2电阻并联的，在这两只电阻上再并联一只430k的电阻，输出电压降为55V(不能再降低了，因为背光电路有供电电压监测，低于一定值后背光不工作)。二是适当降低亮度。该机采用直流电压控制背光亮度(模拟电压调光方式)。找到主板送到背光板的BRT(亮度控制)线，剪断这根线，串入3只1N4148型二极管(正极接主板侧，负极接背光板侧)。当然，也可以用遥控器将菜单中背光亮度值调小，但是部分液晶电视在启动时，主板发出BL-ON(背光工作)信号，背光芯片用软启动方式输出高压，此时主板发出最高亮度信号(实测电压为3.3V)，几秒后主板才会发出保存在存储器里的用户设定的亮度信号(实际上许多LED背光同祥如此，如果只用遥控器调低亮度，开机时仍然会有几秒钟的)，在此过程中，保护电路有可能要动作。另外，如果用户自行调高亮度，故障还将重现。

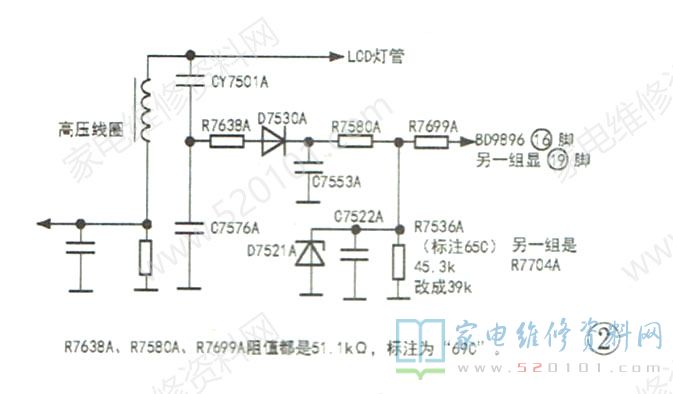

因此，建议在亮度控制线中串联二极管，以固定地下降亮度。采用上述方法后故障消失，虽然背光亮度有所降低，但可以用调高图像菜单中的亮度和对比度来弥补。后来又遇一台该型机冷开机背光一亮即灭故障，在网上找到该机型解决办法:把R7536A和R7704A电阻从原来45.3k( 电阻表面标注64C)改为39k，按实物画出相关电路(有两组完全相同的电路，R7704A在另一组)，如图2所示。
高压变压器输出的高压经CY7501A和C7576A分压后，经D7530A整流、C7553A滤波，形成高压检测电压VS，再经R7580A和R7536A分压后，送到BD9896的16脚(VS检测端)。冷开机时，灯管两端电压较高，VS电压超过BD9896的保护值，背光停止工作。虽然把R7536A和R7704A阻值改小，可以降低VS电压，使背光点亮，但是这两只电阻不能取值过小，因为背光芯片的VS检测脚有-个正常工作范围，当高于其上限时，芯片判断为输出高压过高或灯管开路(低于其下限，则判断为输出高压过低或负载过重)，使背光芯片停止工作。通过实验，这两只电阻的阻值比原电阻减小10%~20%均可。
