LG 42LS3150-CA液晶电视黑屏后拆屏的故障维修

摘要：

接修一台LG 42LS3150-CA电视，型号见图，故障为开机指示灯闪后熄灭，一直黑屏，用户说在之前开机屏幕还能出一会图像，现在就一直这样了。用户是认识的熟人，当时就告诉他可能屏幕背光出问题了，要开屏，用户还有

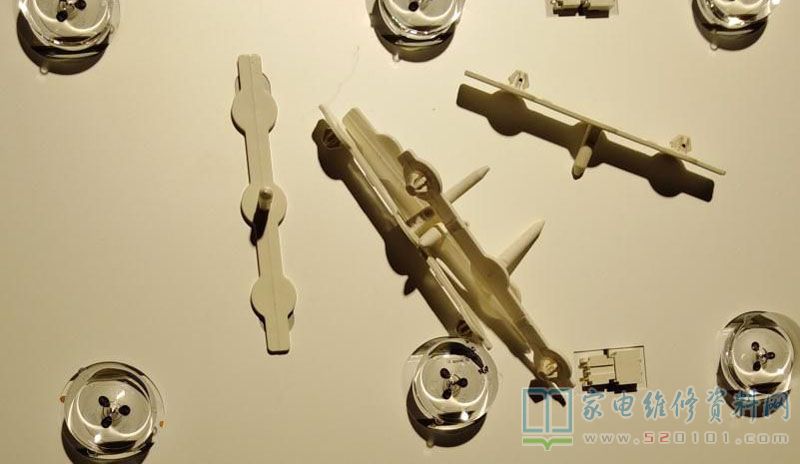

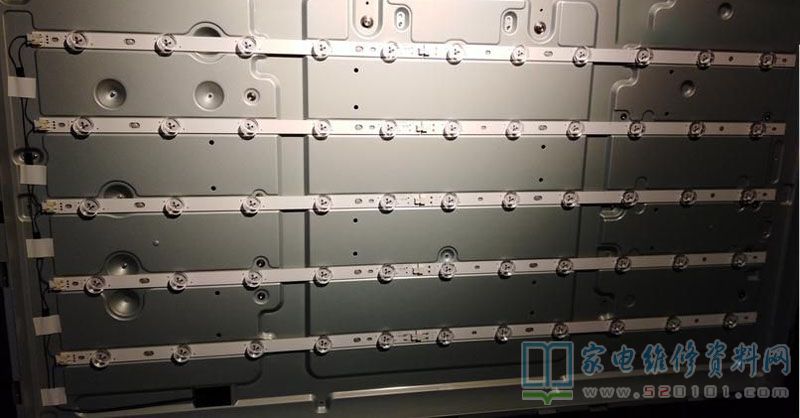

      接修一台LG 42LS3150-CA电视，型号见图，故障为开机指示灯闪后熄灭，一直黑屏，用户说在之前开机屏幕还能出一会图像，现在就一直这样了。用户是认识的熟人，当时就告诉他可能屏幕背光出问题了，要开屏，用户还有点不信，但还是留下机子待修。昨晚闲下来，拆机检查，输出电压３.３V，12V，24V均有输出（只有24V偏高为26V），判断电路板无故障，于是开屏。此机只要掌握技巧，开屏相对容易，拆掉屏边螺丝后，将卡扣一一撬开，前框和屏玻璃就能与背光板分离。再将8个支架取下，将反光纸取开，就看到灯珠的基板了。此机背光结构相对简单，一共50只灯珠，10条串联，两条半屏长的通过插座串成一条全屏长的，共5条全屏长的灯条。

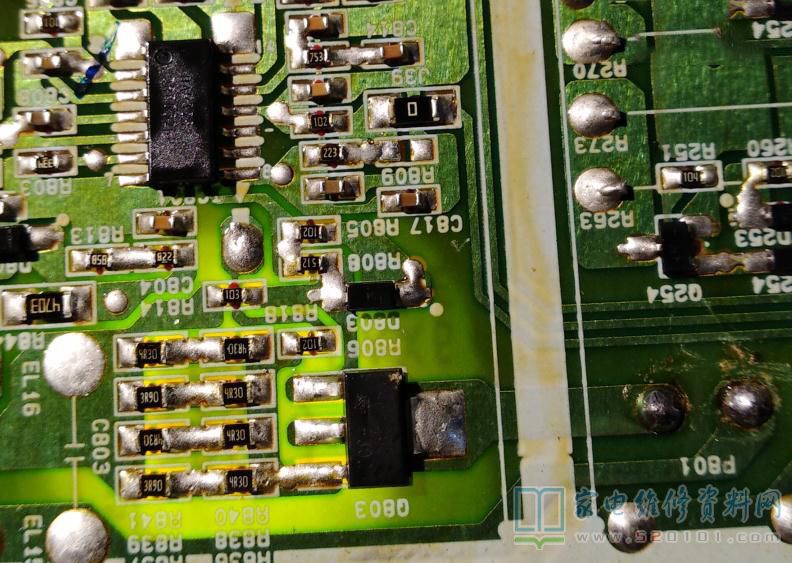

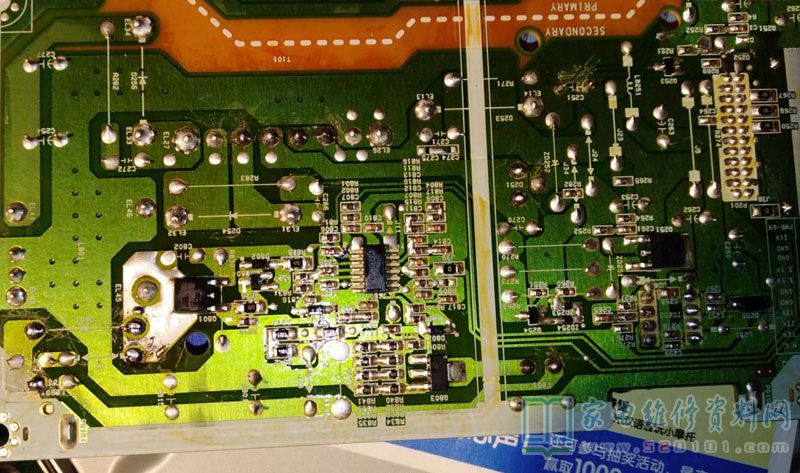

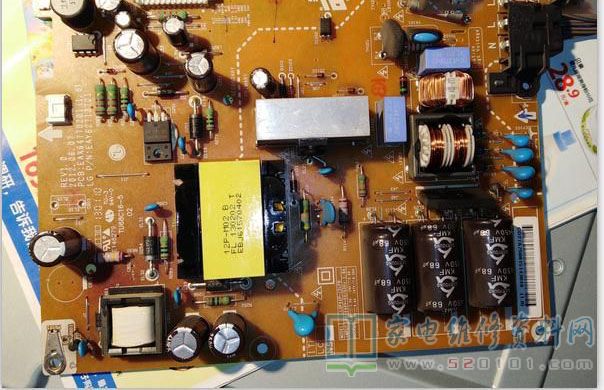

      先用4mA的电源测试灯珠，都是亮的，再用240mA的电源逐条点灯，也是亮的，于是判断背光是好的，还是得检查电源板。于是将屏装回复原，检修电源。查电源横留输出电容电压176V，升到最高256V，而输出插座两端无电压。查背光输出三极管Q803无驱动电压，于是加电阻模拟驱动，输出插座两端已有电压输出，但屏还是没有亮，还得拆屏。

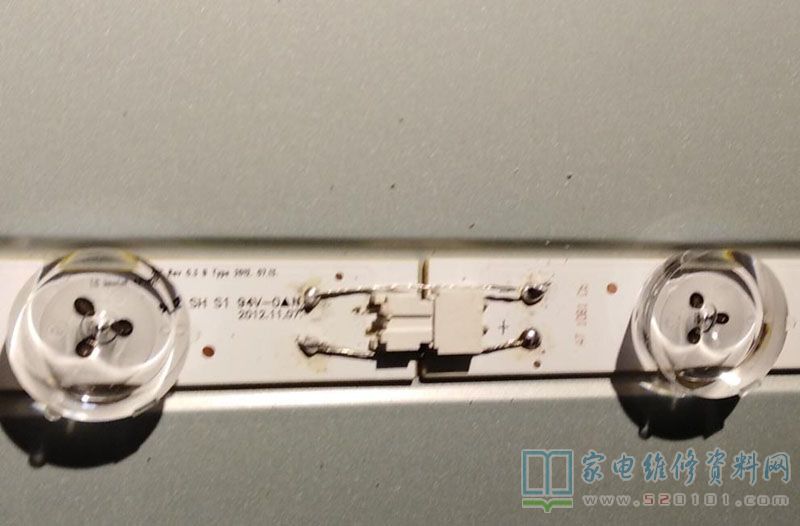

      再次开屏，直接用240mA逐条试灯，结果最上的一条不亮，明白了，原来是有接触不良的地方，最有可能是接插件，再测最上边灯条两个半条连接点两端不能，用线焊通（灯条基板有焊点），再测此灯条已能点亮。不装屏通电，背光点亮。

      静下来休息了10分钟，将背光板反过来，将均光组件及屏按顺序装好（此法可避免装机时均光组件错位而不好装，或者错位而硌到屏玻璃边缘），装机试机图声正常。收工回家。
