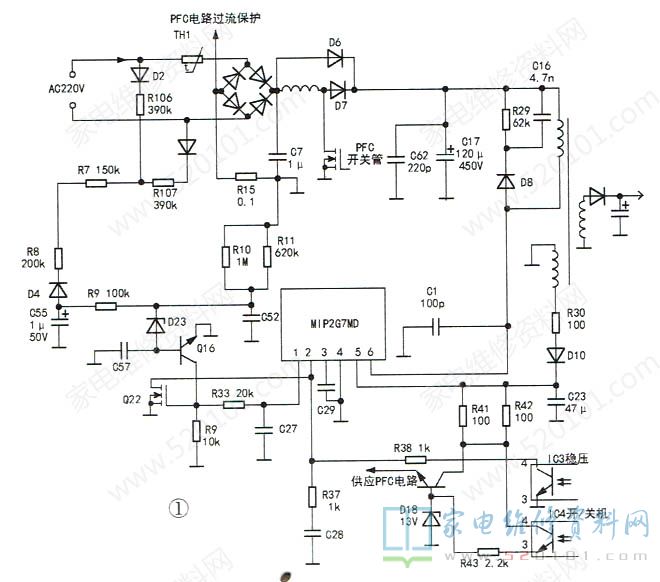

最近一用户说在观看电视的过程中，该机在待机时机内发出“啪"的一声，指示灯就不亮了。拆机检查，发现电源板上高压瓷片电容C1爆裂。由于C1与电源芯片MIP2G7MD(以下简称芯片)距离很近，爆裂时产生的火花把芯片的⑥脚(芯片内部场效应开关管的D极)烧断了。为了便于检修，按实物画出电源初级部分电路，如图1所示。
上电后，220V市电经桥式整流得到300V直流电压，通过开关变压器初级线圈给芯片的⑥脚供电，芯片内部的启动电路给⑤脚外接电容C23充电，当⑤脚电压达到12V时，芯片内部开关管开始工作，开关变压器辅助绕组产生感应电压，经D10整流C23滤波后得到15V电压，以替代芯片内部的启动电路，电源进入正常工作状态。
本机桥式整流的输出负极并不直接接地，而是通过电阻R15接地。R15上的压降反映了整机的工作电流，这个电压送PFC控制芯片，如果过流，PFC电路将停止工作。
本机还设置有市电电压过低保护电路，D2、D3、R106、R107和D4组成取样电路，在C55上得到一直流取样电压。当市电电压正常时，取样电压击穿D23，Q16导通，Q22截止，芯片正常工作;当市电电压过低时.D23和Q16截止，芯片①脚的电压使Q22导通，芯片②脚被短路到地，芯片停止工作。如怀疑该保护电路有问题，可以把Q22拆除试机。IC3是稳压反馈光耦。电源次级电压变化通过IC3使芯片②脚电压发生变化，次级输出电压升高，芯片②脚电压降低，芯片振荡减弱，反之振荡加强。IC4是开/关机光耦，主板发出开机信号后，IC4导通，Q4因基极得到偏置电压而导通，15V辅助电源通过R41、R42和Q4给PFC 控制芯片供电。D18与Q4组成串联稳压电路。芯片①脚内部接电压源，正常工作时，该脚电压为4.7V~5.7V。检查电源电路，发现除C1爆裂外，还有Q4、D18烧坏，D6也击穿，芯片的③脚和④脚击穿。将上述元件全部换新后，为安全起见在交流供电电路中串联一只68Ω的电阻，待机时电源次级输出7.5V电压，去掉68Ω电阻后，开机，电源输出电压为正常的12V。装极试验，图像、伴音均正常。
本机的交流进线保险丝规格是5A，在AC220V电源下工作，可以减小到3A。另外，还可以将R15的阻值增至0.22Ω，以提高过流保护的灵敏度。
MIP2GX系列芯片有3个型号，主要是输出功率不同:MIP2G4的输出功率是30W ，最大电流是1.35A;MIP2G5是40W，1.8A;MIP2G7是60W，2.7A。上述参数是带散热片的TO-220封装的，若是⑧脚双列直插封装，其输出功率和电流都要小单独测MIP2G7MD引脚间阻值(MF368指针式万用表红笔接④脚，该脚和散热片通)如下:①脚38k，②脚26k，③脚无穷大，⑤脚160k，⑥脚无穷大。
