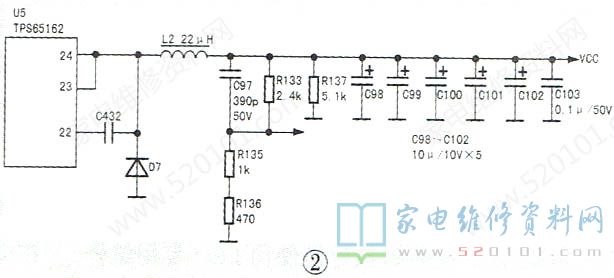

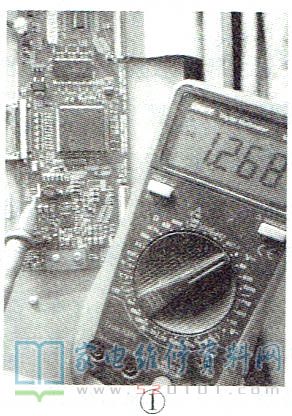

接修一台LG 42LB7RF液晶电视，故障表现为灰屏，该机逻辑板的型号为6870C-0180C。上电，测得逻辑板供电(12V)为11.85V，VGL电压为-4.96V，VGH电压为0V，VGH电压明显异常;VCC电压为1.268V，如图1所示，低于正常值3.3V;VCC1.8V电压为0.68V，也明显偏低。因VCC1.8V来自vCC，于是检查VCC外围电路，如图2所示，发现R136(4702 )在路阻值为5.39k，明显异常。更换R136后试机，故障排除，此时测得VCC电压为3.301V ，VGH电压为24.49V。
