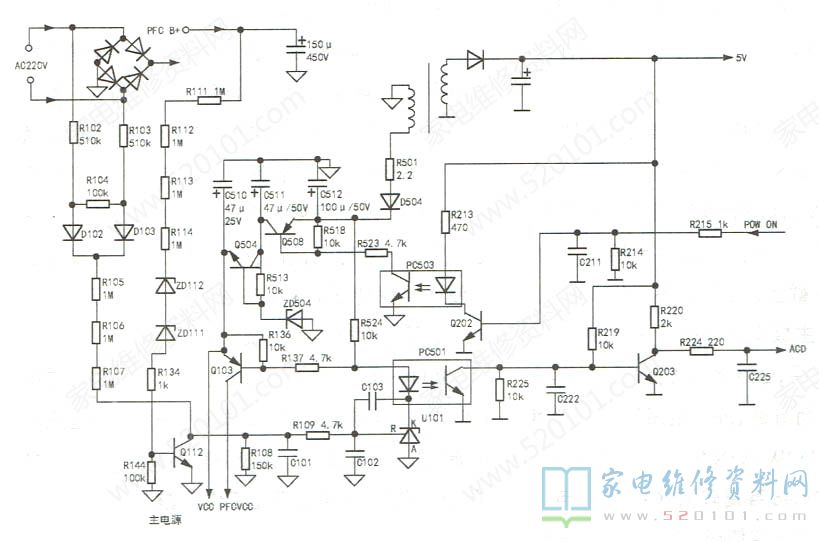

一台LG 42LG5OFR-YA型液晶彩电，上电后面板指示灯亮，按遥控器电源键后开机指示灯闪烁，但无光无声，3s后又回到待机状态。根据故障现象分析，本机副电源正常，主板控制系统正常，且CPU已发出了开机指令，只是因某种原因没能正常开机。上电检测，主板已发出POWON高电平信号，但电源板上PFC电路和主电源都没有工作，怀疑电源板上的保护电路已启动。该机保护电路比较复杂，实绘有关电路，如图1所示。
二次开机后，主板发出POW ON高电平信号，Q202导通，光耦PC503导通，Q508因b极得到偏置电压也导通，辅助电源通过Q508及Q504稳压后输出主电源vCC。
PFC电路的vCC供电(PFC vcC)还要受Q103控制，Q103和外围元件组成市电电压过低保护和PFC输出电压过压保护电路。市电电压经D102.D103检测及R102~R108降压后，经R109送往U101的R极。在市电电压正常时，U101的R极电压大于2.5V，U101导通，光耦PC501也导通，Q203截止，电源板送往主板的ACD(AC-Down的缩写，表示交流电源电压过低的意思)信号为高电平，表示市电电压正常。PFC电压PFCB+经R111-R114降压，通过稳压二极管ZD111、ZD112及R134加到Q112的b极。当PFC电压超压时，ZD111、ZD112导通，Q112也导通，U101的R极电压被拉低到2.5V以下，U101截止，PC501截止，Q203导通，向主板发出ACD低电平信号，主板发出关机信号，POW ON信号变低电平，PFC电路和主电源停止工作，整机进入待机状态。
开机时监测PFC电压，发现该电压从300V往上升随即又回到300V，这说明PFC电路已经工作过，而且也没有超压现象。另外，待机时测ACD电压是正常的5V高电平，但开机时ACD电压立即变成低电平。用数字万用表监测U101的R极电压，待机时为2.5V ，开机时快速下降，随即又恢复为2.5V。因待机时ACD电压及U101的R极电压都正常，而PFC电路一工作，电源板马上保护，所以判断PFC过压保护电路有问题。经查，ZD111漏电。
ZD111 漏电后，过压保护电路的启动阈值降低，但该阈值仍高于300V，所以开机时PFC电路还会得电工作(如果ZD111漏电严重甚至短路，PFC电路因失电而不工作)，但当PFC电压上升时，ZD111的漏电增加，Q112导通，引起误保护。另外，虽然主电源在开机时已得到了VCC供电，但由于主电源有PFC电压检测功能，当PFC电压不正常时，主电源也是不会工作的。从ZD111的色标(棕和灰)看，其稳压值为18V。更换ZD111后试机，故障排除。
