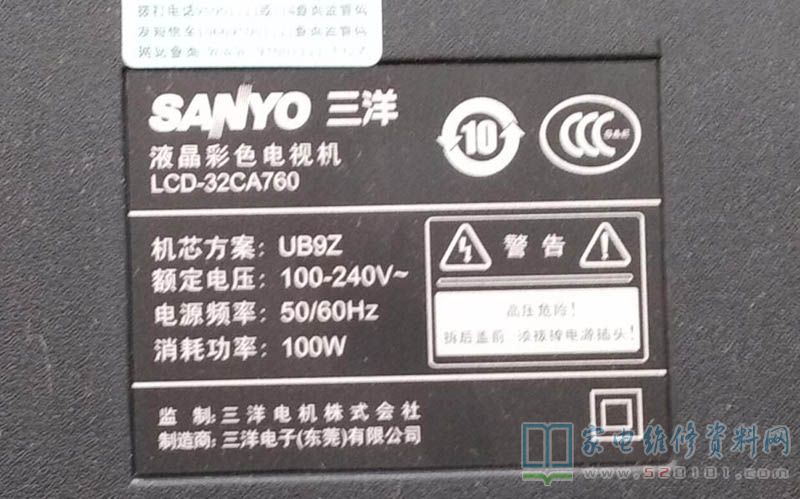

三洋LCD-32CA760液晶电视图像正常无声音的故障维修

摘要：

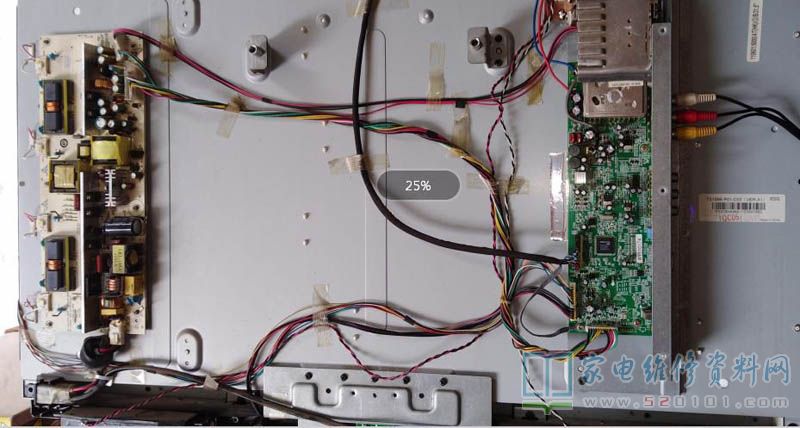

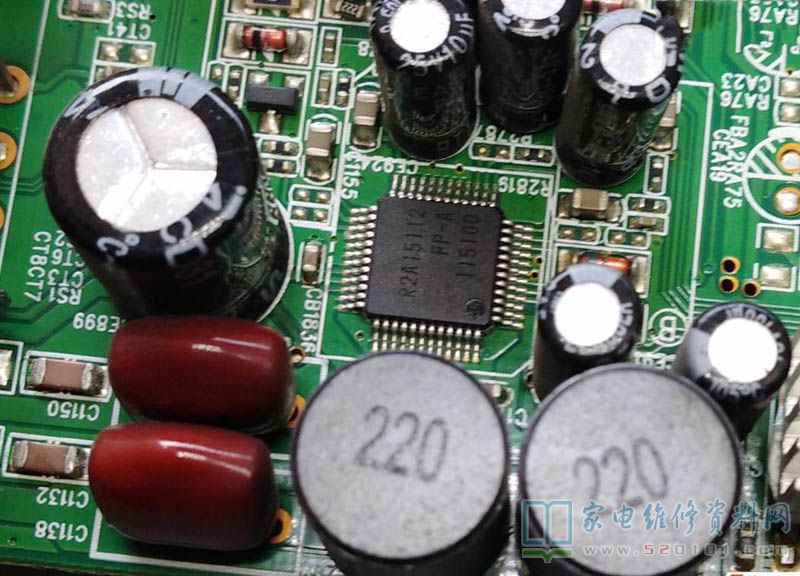

接修一台32英寸的三洋电视，故障表现为图像正常无声音。拆机查为伴音功放坏，具体判断不再赘述。打电话问了本地所有配件店，都没有此集成块，于是决定加装电路板。找了手里的集成功放板，有两个剪板的，都是12V供电的，而本

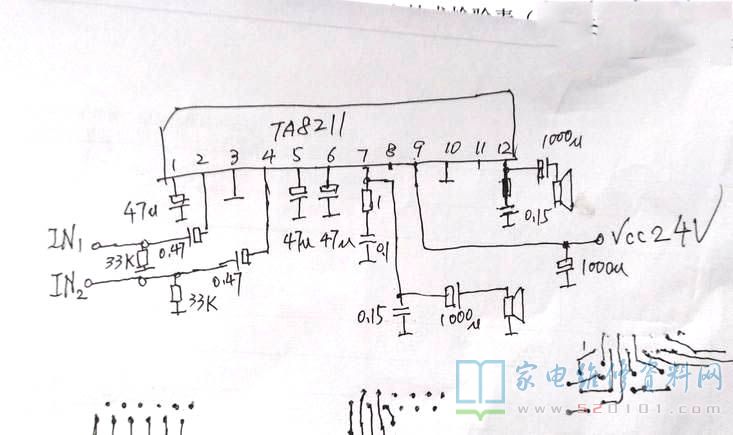

     接修一台32英寸的三洋电视，故障表现为图像正常无声音。拆机查为伴音功放坏，具体判断不再赘述。打电话问了本地所有配件店，都没有此集成块，于是决定加装电路板。找了手里的集成功放板，有两个剪板的，都是12V供电的，而本机是24V供电。又找了下手里的功放集成块，找了几块高电压供电的，分别是 TDA2003（最大工作电压18V）， TDA2007（双声道，最高电压26V）， TDA1517， TDA1519（双声道，最高电压18V）， TA8211AH（双声道，最高电压30V），工作电压低于24V的还要外加降压稳压电路，而且为了少发热，要用开关型稳压电路。经过应用电路对比，最后决定用TA8211AH电路。

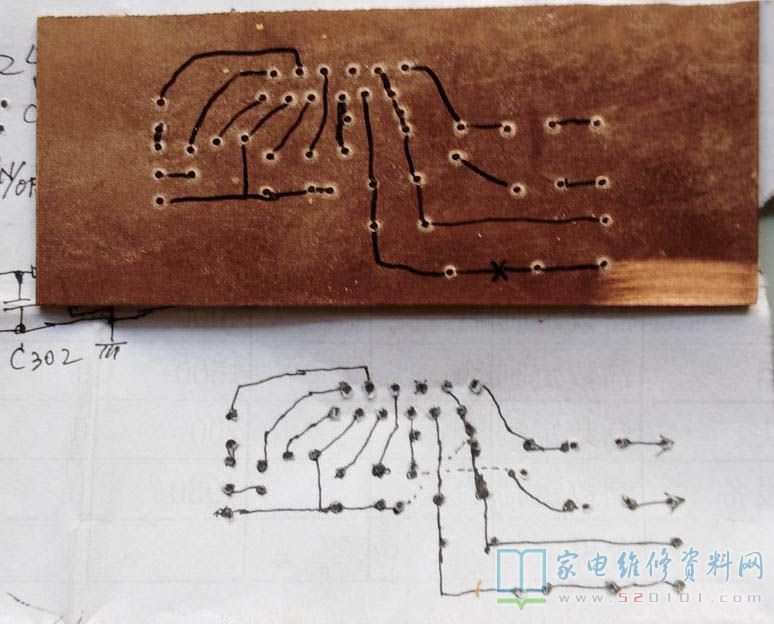

     接下来在纸上绘出电路板图，锯下相应大小电路板，打孔刻板。也许是太久没有刻电路板了，居然绘图时没有反转集成块就绘了开刻。刻好装元件时才发现集成块只能装在铜箔面。考虑到电视内空间高度有限，为了好装散热板，决定把所有元件都装在铜箔面。

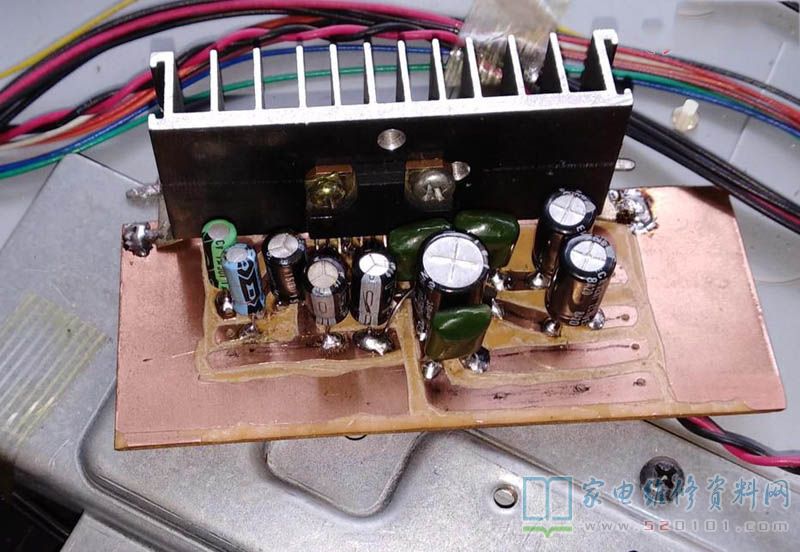

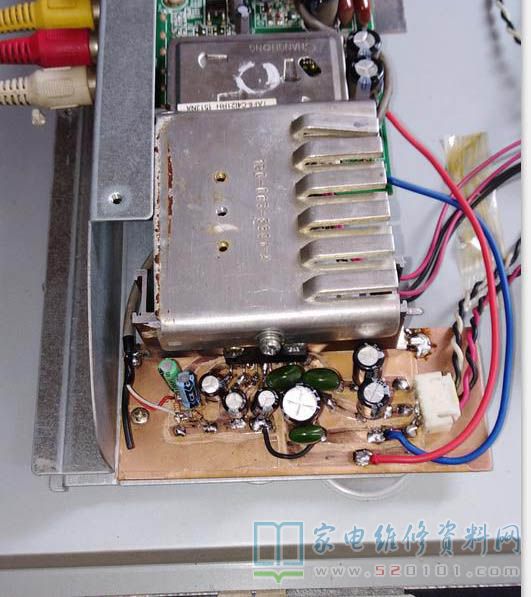

     焊好电路板接入电视电路，固定，开机使用，声音较大，输出应该不低于原电路。但散热板发热严重（毕竟是AB类放大，效率低于D类），又找来一块散热板加装在原散热板上，试机半小时音量最大温度也不超过60度，装机试机一切正常。
