接修一台三洋50CE5129H1型液晶电视，故障表现为刚开机时，图像、声音均正常，约半小时后，图像消失，声音正常，背光亮。在故障出现时，测得逻辑板供电电压只有10v，于是转向检查电源板。

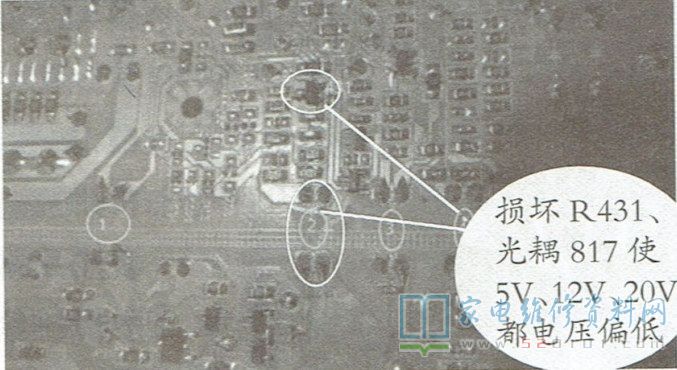

该机电源板(背光二合一)板号为LK-PL550216A，电源IC为OB5269。测量主滤波电容两端电压为400V，正常，但开关电源输出的5V、12V和20V电压分别为4V、10V和18V，三组输出电压均偏低，这说明问题出在稳压回路上。该机电源板上有四只光耦(型号均为817)，如图1所示。
测量光耦“1"的①、②脚间电压为1.2V，但光耦“2”的①、②脚间电压只有0.8V ，明显异常。断电后拆下光耦“2"及与之相连的三端精密稳压器431测量，发现两者引脚间都有漏电现象。更换这两只元件后试机，测5V、12V、20V电压正常;接入信号，图像、声音均正常，故障排除。
